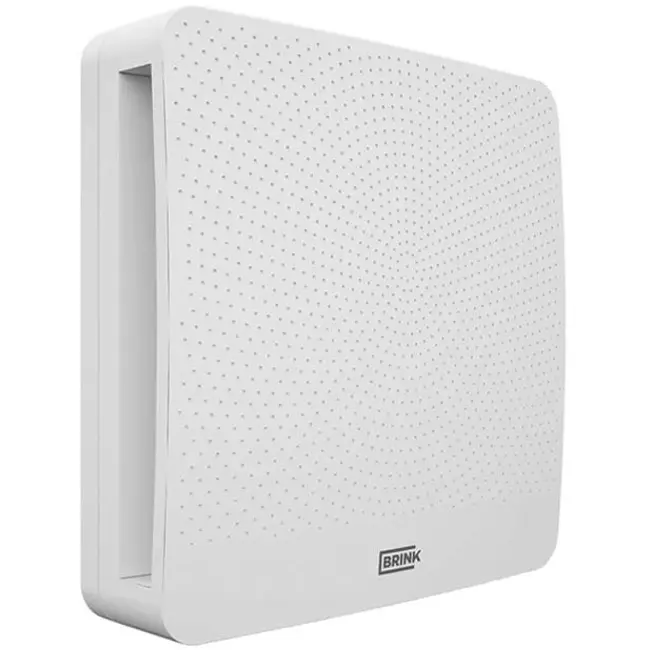

Brink Indoor Mixfan CO2 gesteuert - bis zu 70 m³/h

Brink Indoor Mixfan

WRG-Lüftungsanlage, aber keine Versorgungskanäle? Kein Problem!

Der Brink Indoor Mixfan ist ein CO2-gesteuerter Raumlüfter aus dem Multi Air Supply System von Brink. Das Multi Air Supply System von Brink besteht aus einem WRG-System in Kombination mit einem oder mehreren Indoor Mixfan(s) pro bewohntem Raum und einem separaten CO2-Sensor für einen Korridor.

Im Gegensatz zu einer herkömmlichen WRG-Konstruktion entfallen die Zuluftkanäle, da die Zuluft in der zentralen Treppenhaussäule (Flur und Treppenabsatz) in die Aufenthaltsräume eingeblasen wird. Dies ermöglicht eine ausgewogene Belüftung mit Wärmerückgewinnung in neuen Gebäuden oder in bestehenden Gebäuden kann ein mechanisches Belüftungssystem nun einfach durch ein WRG in Kombination mit dem Mixfan ersetzt werden.

Vorteile des Brink Indoor Mixfan

• Einfach zu bedienen, da keine Versorgungsleitungen vorhanden sind
• Sie einfach den Abluftkasten durch ein energieeffizientes WTW-Gerät
• CO2-raumgesteuert und energieeffizient durch den Wegfall von Kanalwiderständen
• Keine Verdrahtung zwischen HRS und Innenraumventilator erforderlich



Wie funktioniert das?

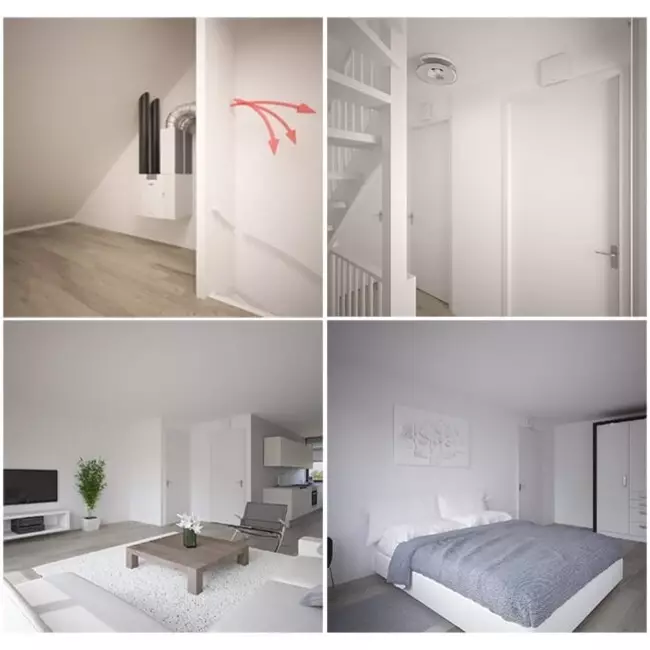

Die Basis des Systems ist das Brink WRG-System. Da das Multi Air Supply System keine Zuluftkanäle hat, bläst der Brink HRS die Zuluft durch die Treppensäule in die Wohnräume. Die Wohnräume im Haus werden durch den Innenraum-Mixfan mit Luft aus dem "Verkehrsbereich" wie dem Flur oder dem Treppenabsatz belüftet. Der Indoor-Mixfan befindet sich über der Tür des Unterkunftsraums. Mit dem Mixfan wird die Luft je nach Bedarf aus dem besetzten Raum abgesaugt. Gleichzeitig strömt die Luft vom zentralen Treppenabsatz oder Flur durch eine Überströmeinrichtung (Spalt unterhalb der Tür oder des Gitters) in das jeweilige Schlaf- oder Wohnzimmer.

Das Brink Indoor Mixfan CO2 gesteuert - bis zu 70 m³/h ist ein niederländisches Gerät und kann daher nur auf Niederländisch eingestellt werden.




Jeder Indoor Mixfan ist mit einem CO2-Sensor ausgestattet. Wenn der CO2-Gehalt im Raum zu hoch wird, schaltet sich der Mixfan automatisch ein und die Luft wird in den Verkehrsraum ausgestoßen. Bei der Luft im Umwälzraum handelt es sich um Mischluft, die neben frischer Außenluft zu einem geringen Teil auch aus der vom Indoor Mixfan aus den Aufenthaltsräumen abgesaugten Luft besteht. Im Zirkulationsraum befindet sich ein aktiver CO2-Sensor, der mit der WTW-Einheit verbunden ist. Dieser Sensor sorgt dafür, dass die WRG-Lüftungsanlage schneller zu lüften beginnt, wenn der CO2-Gehalt im Zirkulationsraum zu hoch wird.

Die Entlüftung erfolgt durch Überströmung der Nassbereiche wie Bad, Toilette und Küche. Die Luft wird mechanisch abgesaugt und zur Brink WTW-Einheit zurückgeführt.




Vor- und Nachteile

.
• Sowohl Kapazität als auch CO2-Wert sind einstellbar
• Sehr einfach in der Wand zu installieren
• Die TNO-Gleichwertigkeitserklärung "garantierte Luftqualität
• Indoor Mixfan benötigt nur eine 230V Netzversorgung

Spezifikationen

• Lüftungsleistung maximal 35, 50 oder 70 m³/h über Dip-Schalter einstellbar
• Integrierter CO2-Sensor mit Messung in der Abluft aus dem Aufenthaltsbereich
• Einstellung der Luftqualität mit Dip-Schaltern:
• CO2 niedrig: 600 oder 800 ppm
• CO2 hoch: 1000 oder 1200 ppm
• Geräuschpegel: 30dB(A) bei 50 m³/h
• Leistungsaufnahme: max. 2,5 W.
• Leistungsaufnahme: max. 2,5 W.
• Mindestwandstärke: 68 mm
• Inklusive Schalldämmung für Wandstärken bis zu 250 mm
• Bohrung: rund 170 mm
