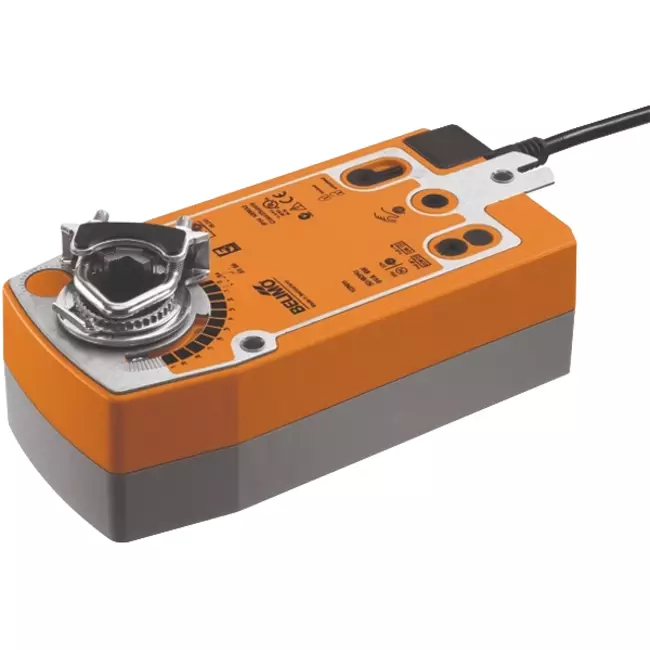

Belimo Dreh-Klappenantrieb mit Feder-Rückstellung 24-240V - 20 Nm - SFA

Der Belimo SFA ist ein Dreh-Klappenantrieb mit Feder-Rückstellung zur Steuerung von Luftklappensektionen bis ca. 4 m² in technischen Gebäudeinstallationen. Der Antrieb arbeitet mit einem Öffnen/Schließen-Signal: Bei angelegter Versorgungsspannung bewegt er sich in die Arbeitsstellung und spannt die Rückholfedern. Bei Spannungs-Ausfall kehrt die Klappe automatisch und eigenständig durch die Energie der Feder in die sichere Stellung zurück. Dadurch ist der Klappenantrieb für Anwendungen geeignet, bei denen eine vorgegebene Sicherheitsstellung erforderlich ist, wie beispielsweise feuerhemmende oder Notlüftungsklappen in zentralen Lüftungsanlagen. Der Motor erreicht einen Drehwinkel von 90° in 75 Sekunden, der Ruhestrom beträgt 3,5 W und der Geräuschpegel des Motors liegt bei 45 dB(A). Mit einem Drehmoment von 20 Nm ist er einsetzbar an großen, schweren Klappenkonstruktionen in gewerblichen und industriellen Klimaanlagen.

Vorteile und Funktionen

Universelle Versorgungsspannung AC 24...240 V / DC 24...125 V: Der Antrieb lässt sich an nahezu jede verfügbare Spannung anschließen, ohne Zusatztransformator oder Anpassung der Installation.
Automatische Feder-Rückstellung bei Stromausfall: Die Klappe kehrt innerhalb von 20 Sekunden in die Sicherheitsstellung zurück und gewährleistet so zuverlässigen Schutz ohne externe Energiequelle oder Steuerung.
Einstellbare Bewegungsrichtung durch Montage links/rechts: Die Drehrichtung von Motor und Feder-Rückstellung ist bei der Montage wählbar, was eine flexible Anwendung in verschiedensten Klappenanordnungen ermöglicht.
Manuelle Verstellung mit Arretierung: Mit dem mitgelieferten Handhebel kann die Klappe manuell bedient und in jeder gewünschten Position sicher arretiert werden, praktisch bei Installation und Wartung.
Überlastsicher ohne Endschalter: Der Antrieb stoppt automatisch beim Erreichen des mechanischen Anschlags, wodurch Verschleiß vermieden und die Installation vereinfacht wird.
Schutzart IP54: Geschützt gegen Staub und Spritzwasser aus allen Richtungen, daher robust gegenüber alltäglichen Umwelteinflüssen und mit langer Lebensdauer.

Installation, Wartung und Anwendungen

Der Antrieb wird direkt mit dem mitgelieferten Universal-Klemmscheibenhalter auf der Achse montiert, geeignet für Achsdurchmesser von 10 bis 25,4 mm. Eine mitgelieferte Verdrehschutzvorrichtung verhindert ein Mitdrehen des Antriebs. Die Drehrichtung von Motor und Feder-Rückstellung wird über die Montageposition (links/rechts) eingestellt. Der Drehwinkel ist mechanisch über Anschläge bis maximal 95° einstellbar. Für manuelle Bedienung steht ein Handhebel zur Verfügung, mit dem die Klappe in jeder Position verriegelt werden kann. Der elektrische Anschluss erfolgt über ein fest angebrachtes 1 m Kabel mit zwei Adern à 0,75 mm². Der Antrieb ist wartungsfrei und bestens geeignet für die Öffnen/Schließen-Steuerung großer Luftklappensektionen in zentralen Lüftungsgeräten, Mischklappen und Notlüftungsklappen in gewerblichen Gebäuden und industriellen Klimaanlagen.

Marke	Belimo
Categorie	Klappenantriebe: Belimo
GTIN	7630498114137
Artikelnummer Lieferant	SFA
Artikel Nummer	23010065

Spezifikationen

Kategorie Code	101
Geeignet für Belüftungsarmaturen	Ja
Netzspannung	24 - 125 V DC / 24 - 240 V AC
Steuersignal	2-Punkt
Energieverbrauch im Betrieb	7 W
Energieverbrauch im Stillstand	3.5 W
Ausführung	rotierend
Regelungsart An/Aus	Nein
Regelungsart modulierend	Ja
Regelungsart Split-Range	Nein
Länge des Anschlusskabels	1 m
Übertragung	mit Zahnrädern
Mit Direktmontageflansch nach ISO 5211	Nein
Mit Nullspannungsrücklauf	Ja
Spannungsfrei wenn geschlossen	Ja
Automatische Huberkennung	Nein
Einstellbare Zustandsmeldung	Nein
Hilfskontakte	Nein
Zustandsmeldung	ohne
Hilfskontakte optional	Ja
Endkontakte	ohne
Arbeitsbereich einstellbar	Nein
Mit mechanischem Standanzeiger	Ja
Geeignet für Handbedienung	Ja
Laufzeit	75 s
Drehmoment	20 Nm
Potentialfreier Schaltkontakt	Nein
Selbsteinstellbare Schlaglänge	Nein
Max. Drehwinkel	95 °
Mit Sicherheitsfunktion	Ja
Schutzart (NEMA)	2
Schutzart (IP)	IP54
Max. elektrische Leistungsaufnahme	18 A
Umgebungstemperatur (min)	-30 °C
Umgebungstemperatur (max)	50 °C

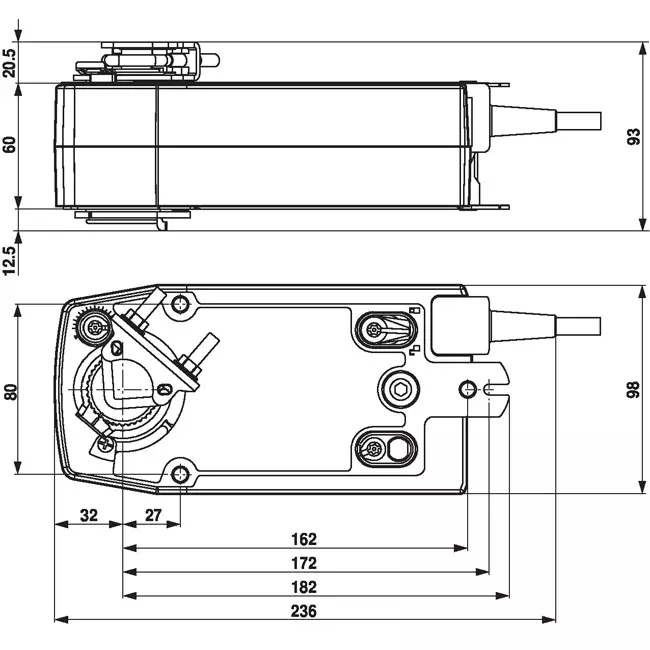

Höhe	85 mm
Breite	130 mm
Tiefe	290 mm
Explosionsgeschützt	Nein
Werkstoff des Gehäuses	Kunststoff
Geeignet für Ventile	Nein
