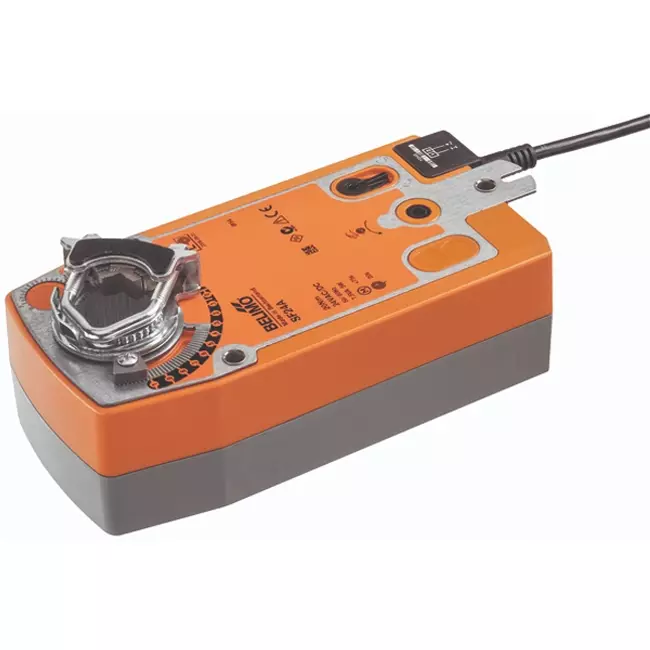

Belimo Drehventilantrieb mit Federrücklauf 24V - öffnen/schliessen - 20 Nm - SF24A

Marke: Belimo

-10%

Preisempfehlung 479,57

431,61 -10%

Sie sparen 47,96

Lieferzeit: 4 Werktage

Die größte Auswahl in Deutschland
Kostenlose Rücksendung
Kundenbewertung 9/10
Sicher einkaufen mit Trustedshops

Bezahlen Sie sicher und schnell mit:

Pluspunkte

Inkl. Federrücklauf
Festes Kabel
Überlastungssicher
Schutzklasse IP54

Belimo drehender Klappenantrieb mit Feder-Rückstellung 24V - Öffnen/Schließen - 20 Nm - SF24A

Der Belimo SF24A ist ein drehender Klappenantrieb mit Feder-Rückstellung zur Öffnungs-/Schließsteuerung von Luftklappensegmenten bis ca. 4 m² in technischen Gebäudesystemen. Der Antrieb arbeitet mit einem Öffnen/Schließen-Signal: Bei vorhandener Versorgungsspannung bewegt er sich in die Arbeitsstellung und spannt die interne Rückstellfeder. Bei Stromausfall kehrt die Klappe automatisch und eigenständig in die sichere Position zurück, angetrieben durch die Federenergie. Dadurch eignet sich der Klappenantrieb für Anwendungen, bei denen eine festgelegte Sicherheitsstellung erforderlich ist, wie brandschutztechnische oder Notlüftungsklappen in zentralen Lüftungsanlagen. Der Motor erreicht einen Drehwinkel von 90° in 75 Sekunden und die Feder-Rückstellung bringt die Klappe in weniger als 20 Sekunden zurück. Der Ruhestromverbrauch beträgt 2,5 W und der Geräuschpegel des Motors liegt bei 45 dB(A). Mit einem Drehmoment von 20 Nm ist er für große, schwere Klappenkonstruktionen in gewerblichen und industriellen Klimaanlagen geeignet.

Vorteile und Funktionen

20 Nm Öffnen/Schließen Steuerung: Das Drehmoment von 20 Nm macht den Klappenantrieb geeignet für große Luftklappensegmente bis ca. 4 m², sodass auch schwere Klappenkonstruktionen mühelos betätigt werden können.
Automatische Feder-Rückstellung bei Stromausfall: Die Klappe kehrt innerhalb von 20 Sekunden in die Sicherheitsstellung zurück, ohne externe Energiequelle oder Steuerung.
Einstellbare Bewegungsrichtung durch Montage links/rechts: Die Drehrichtung von Motor und Feder-Rückstellung wird bei der Montage festgelegt, was eine flexible Anwendung in unterschiedlichen Klappenanordnungen ermöglicht.
Manuelle Verstellung mit Arretierung: Über den mitgelieferten Handhebel kann die Klappe manuell bedient und in jeder gewünschten Position arretiert werden – praktisch bei Installation und Wartung.
Überlastungssicher ohne Endschalter: Der Antrieb stoppt automatisch beim Erreichen des mechanischen Anschlags, was Verschleiß verhindert und die Installation vereinfacht.
Schutzart IP54: Geschützt gegen Staub und Spritzwasser aus allen Richtungen, dadurch widerstandsfähig gegen Umwelteinflüsse im Alltag und mit langer Lebensdauer.

Installation, Wartung und Anwendungen

Der Antrieb wird direkt an der Klappenwelle mit dem mitgelieferten Universalklemmband montiert, geeignet für Wellen mit Durchmessern von 10 bis 25,4 mm. Die Welle muss mindestens 85 mm lang sein und mindestens 15 mm überstehen. Eine mitgelieferte Verdreh-sicherung verhindert ein Mitdrehen des Antriebs. Die Bewegungsrichtung von Motor und Feder-Rückstellung wird über die Montagerichtung (links/rechts) eingestellt. Der Drehwinkel ist mechanisch einstellbar ab 33 % in Schritten von 2,5 % bis maximal 95 %. Für die manuelle Bedienung steht ein Handhebel zur Verfügung, mit dem die Klappe in jeder Position arretierbar ist. Der elektrische Anschluss erfolgt über ein fest installiertes 1 Meter Kabel mit zwei Leitungen à 0,75 mm². Der Klappenantrieb ist wartungsfrei und eignet sich für die Öffnen/Schließen-Steuerung großer Luftklappensegmente in zentralen Lüftungsanlagen, Mischklappen und Notlüftungsklappen in gewerblichen Gebäuden und industriellen Klimaanlagen.

Marke	Belimo
Categorie	Klappenantriebe: Belimo
GTIN	7630498114021
Artikelnummer Lieferant	SF24A
Artikel Nummer	23010061

Spezifikationen

Kategorie Code	101
Geeignet für Belüftungsarmaturen	Ja
Netzspannung	24 V AC/DC
Steuersignal	2-Punkt
Energieverbrauch im Betrieb	5 W
Energieverbrauch im Stillstand	2.5 W
Ausführung	rotierend
Regelungsart An/Aus	Nein
Regelungsart modulierend	Ja
Regelungsart Split-Range	Nein
Länge des Anschlusskabels	1 m
Übertragung	mit Zahnrädern
Mit Direktmontageflansch nach ISO 5211	Nein
Mit Nullspannungsrücklauf	Ja
Spannungsfrei wenn geschlossen	Ja
Automatische Huberkennung	Nein
Einstellbare Zustandsmeldung	Nein
Hilfskontakte	Nein
Zustandsmeldung	optional
Hilfskontakte optional	Ja
Endkontakte	ohne
Arbeitsbereich einstellbar	Nein
Mit mechanischem Standanzeiger	Ja
Geeignet für Handbedienung	Ja
Laufzeit	75 s
Drehmoment	20 Nm
Potentialfreier Schaltkontakt	Nein
Selbsteinstellbare Schlaglänge	Nein
Max. Drehwinkel	95 °
Mit Sicherheitsfunktion	Ja
Schutzart (NEMA)	2
Schutzart (IP)	IP54
Max. elektrische Leistungsaufnahme	7.5 VA
Umgebungstemperatur (min)	-30 °C
Umgebungstemperatur (max)	50 °C
Höhe	85 mm
Breite	130 mm
Tiefe	290 mm
Explosionsgeschützt	Nein
Werkstoff des Gehäuses	Kunststoff
Geeignet für Ventile	Nein
