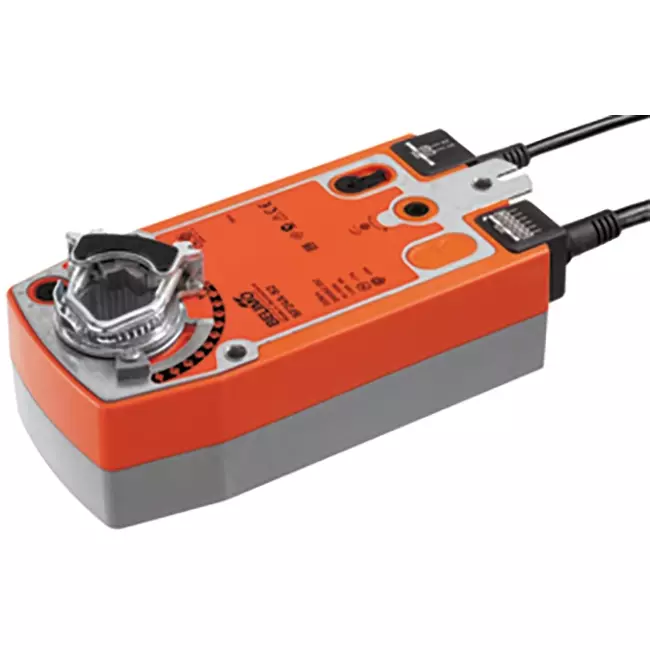

Belimo Drehventilantrieb mit Federrücklauf 24V - öffnen/schliessen - 20 Nm - SF24A-S2

Marke: Belimo

-10%

Preisempfehlung 537,88

484,09 -10%

Sie sparen 53,79

Lieferzeit: 4 Werktage

Die größte Auswahl in Deutschland
Kostenlose Rücksendung
Kundenbewertung 9/10
Sicher einkaufen mit Trustedshops

Bezahlen Sie sicher und schnell mit:

Pluspunkte

Inkl. Federrücklauf
2 integrierte Hilfsschalter
Überlastungssicher
Schutzklasse IP54

Belimo Dreh-Klappenantrieb mit Feder-Rückstellung 24V - offen/geschlossen - 20 Nm - SF24A-S2

Der Belimo SF24A-S2 ist ein drehender Klappenantrieb mit Feder-Rückstellung zur Steuerung von Luftklappensegmenten bis ca. 4 m² in technischen Gebäudeinstallationen. Der Antrieb arbeitet mit einem offen/geschlossen-Signal: Bei anliegender Versorgungsspannung fährt er in die Arbeitsstellung und spannt die internen Rückstellfedern. Bei Stromausfall schließt die Klappe automatisch und eigenständig, angetrieben durch die gespeicherte Federenergie, zurück in die sichere Position. Dadurch eignet sich der Klappenantrieb für Anwendungen, bei denen eine vordefinierte Sicherheitsstellung erforderlich ist, wie zum Beispiel feuerbeständige oder Notbelüftungsklappen in zentralen Lüftungsanlagen. Der Motor erreicht einen Drehwinkel von 90° in 75 Sekunden, die Feder-Rückstellung bringt die Klappe in weniger als 20 Sekunden zurück. Der Ruhestrom beträgt 2,5 W, das Geräuschpegel des Motors liegt bei 45 dB(A). Mit einem Drehmoment von 20 Nm und zwei integrierten Hilfsschaltern für die Positionsrückmeldung ist er für den Einsatz an großen, schweren Klappenkonstruktionen in gewerblichen und industriellen Klima- und Lüftungsanlagen geeignet.

Vorteile und Funktionen

20 Nm Offen/Geschlossen-Steuerung: Das Drehmoment von 20 Nm macht den SF24A-S2 geeignet für große Luftklappensegmente bis ca. 4 m², wodurch auch schwere Klappenkonstruktionen mühelos angetrieben werden können.
Automatische Feder-Rückstellung bei Stromausfall: Die Klappe fährt innerhalb von 20 Sekunden in die Sicherheitsstellung zurück, ganz ohne externe Energiequelle oder Steuerung.
2 integrierte Hilfsschalter: Die zwei eingebauten Hilfsschalter ermöglichen eine direkte Positionsrückmeldung an ein BMS oder Schaltkasten. Einer ist fest auf 10 % eingestellt, der andere ist von 11 bis 100 % einstellbar, ganz ohne zusätzliches Zubehör.
Einstellbare Bewegungsrichtung durch Montage links/rechts: Die Drehrichtung von Motor und Feder-Rückstellung wird bei der Montage festgelegt, was einen flexiblen Einsatz in unterschiedlichsten Klappenanordnungen ermöglicht.
Manuelle Verstellung mit Arretierung: Über den mitgelieferten Handhebel kann die Klappe manuell betätigt und in jeder gewünschten Position verriegelt werden – praktisch bei Installation und Wartung.
Überlastungsschutz ohne Endschalter: Der Antrieb stoppt automatisch beim Erreichen des mechanischen Anschlags, was Verschleiß verhindert und die Installation erleichtert.
Schutzart IP54: Schutz gegen Staub und Spritzwasser aus allen Richtungen, wodurch der Antrieb gegen alltägliche Umwelteinflüsse geschützt ist und eine lange Lebensdauer gewährleistet.

Installation, Wartung und Anwendung

Der Klappenantrieb wird direkt mit dem mitgelieferten universellen Klemmring auf der Klappenwelle montiert, geeignet für Wellendurchmesser von 10 bis 25,4 mm. Die Welle muss mindestens 85 mm lang sein und mindestens 15 mm herausragen. Der Antrieb wird mit einer Verdrehsicherung geliefert, die ungewolltes Mitdrehen verhindert. Die Bewegungsrichtung des Motors und der Sicherheitsfunktion wird durch die Montageposition (links oder rechts) bestimmt. Der elektrische Anschluss besteht aus einem 1 m langen Stromversorgungskabel mit 2 Adern sowie einem separaten 1 m langen Kabel mit 6 Adern für die Hilfsschalter. Der Klappenantrieb ist wartungsfrei und eignet sich für die Offen/Geschlossen-Steuerung großer Luftklappensegmente in zentralen Lüftungsgeräten, Mischklappen und Notbelüftungsklappen in gewerblichen Gebäuden und industriellen Klima- und Lüftungsanlagen.

Marke	Belimo
Categorie	Klappenantriebe: Belimo
GTIN	7630498114076
Artikelnummer Lieferant	SF24A-S2
Artikel Nummer	23010059

Spezifikationen

Kategorie Code	101

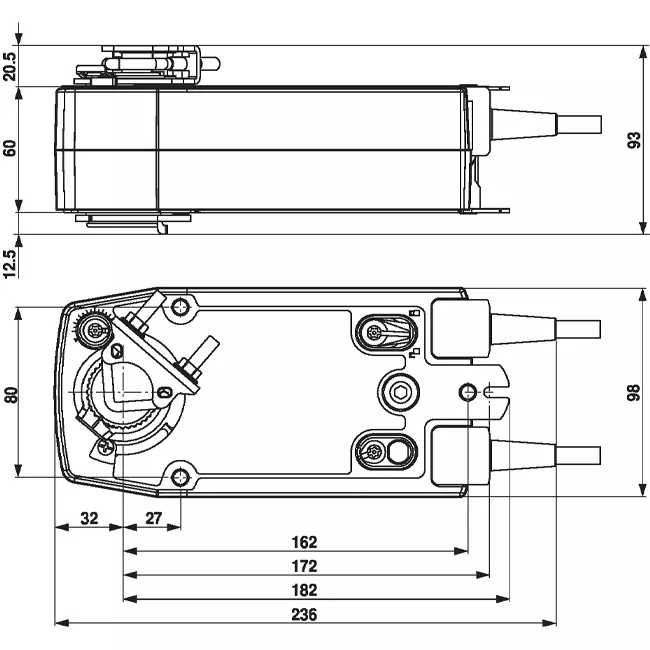

Breite	130 mm
Höhe	85 mm
Tiefe	290 mm
Ausführung	rotierend
Werkstoff des Gehäuses	Kunststoff
Schutzart (IP)	IP54
Max. elektrische Leistungsaufnahme	7.5 A
Steuersignal	2-Punkt
Schutzart (NEMA)	2
Explosionsgeschützt	Nein
Umgebungstemperatur (min)	-30 °C
Umgebungstemperatur (max)	50 °C
Netzspannung	24 V AC/DC
Zustandsmeldung	optional
Drehmoment	20 Nm
Übertragung	mit Zahnrädern
Geeignet für Belüftungsarmaturen	Ja
Geeignet für Ventile	Nein
Länge des Anschlusskabels	1 m
Regelungsart Split-Range	Nein
Energieverbrauch im Betrieb	5 W
Regelungsart An/Aus	Nein
Energieverbrauch im Stillstand	2.5 W
Regelungsart modulierend	Ja
Hilfskontakte optional	Ja
Mit Nullspannungsrücklauf	Ja
Mit Sicherheitsfunktion	Ja
Arbeitsbereich einstellbar	Nein
Automatische Huberkennung	Nein
Hilfskontakte	Ja
Geeignet für Handbedienung	Ja
Selbsteinstellbare Schlaglänge	Nein
Mit Direktmontageflansch nach ISO 5211	Nein
Endkontakte	2
Einstellbare Zustandsmeldung	Nein
Laufzeit	75 s
Mit mechanischem Standanzeiger	Ja
Potentialfreier Schaltkontakt	Ja
Spannungsfrei wenn geschlossen	Ja
Max. Drehwinkel	95 °
