Pluspunkte

Inkl. Federrücklauf
2 integrierte Hilfsschalter
Überlastungssicher
Schutzklasse IP54

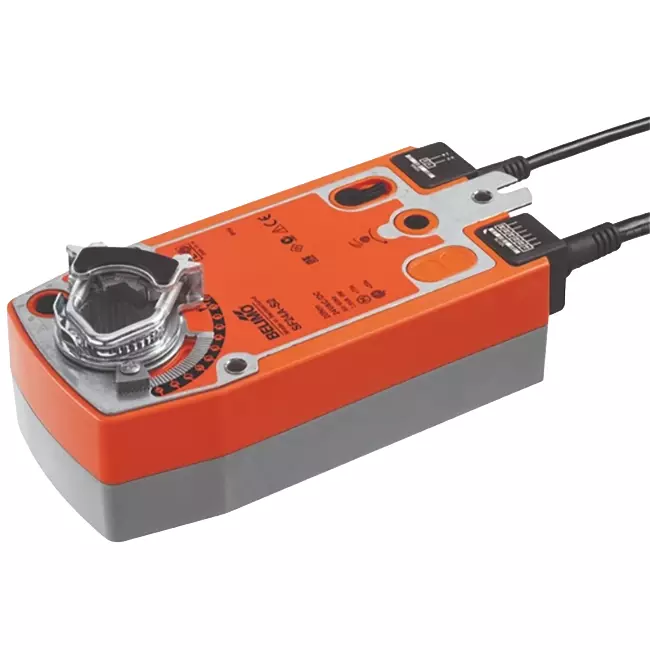

Belimo Drehklappenantrieb mit Federrückstellung 24-240V - 20 Nm - SFA-S2

Der Belimo SFA-S2 ist ein Drehklappenantrieb mit Federrückstellung zur Steuerung von Luftklappensektionen bis ca. 4 m² in technischen Gebäudeinstallationen. Der Antrieb arbeitet auf Basis eines Öffnen/Schließen-Signals: Bei vorhandener Versorgungsspannung bewegt er sich in die Arbeitsstellung und spannt die Rückholfedern. Bei Stromausfall kehrt die Klappe automatisch und selbstständig in die sichere Stellung zurück, angetrieben durch die Federenergie. Dies macht den Klappenantrieb geeignet für Anwendungen, bei denen eine vordefinierte Sicherheitsstellung erforderlich ist, wie feuerbeständige oder Notlüftungsklappen in zentralen Lüftungsanlagen. Der Motor erreicht einen Drehwinkel von 90° in 75 Sekunden, der Ruhestromverbrauch beträgt 3,5 W und das Geräuschlevel des Motors liegt bei 45 dB(A). Mit einem Drehmoment von 20 Nm und zwei integrierten Hilfsschaltern zur Positionsrückmeldung ist er für große, schwere Klappenanlagen in gewerblichen und industriellen Klimatisierungssystemen einsetzbar.

Vorteile und Funktionen

Universelle Versorgungsspannung AC 24...240 V / DC 24...125 V: Der Antrieb lässt sich an nahezu jede vorhandene Versorgungsspannung anschließen, ohne zusätzlichen Transformator oder Anpassung der Installation.
Automatische Federrückstellung bei Stromausfall: Die Klappe fährt innerhalb von 20 Sekunden in die Sicherheitsstellung zurück, ohne externe Energiequelle oder Steuerung.
2 integrierte Hilfsschalter: Die zwei eingebauten Hilfsschalter ermöglichen eine direkte Positionsrückmeldung an ein BMS oder Schaltkasten — einer fest auf 10 % eingestellt, der andere variabel von 11 bis 100 % — ohne zusätzlichem Zubehör.
Einstellbare Drehrichtung durch Montage links/rechts: Die Drehbewegung von Motor und Federrückstellung wird bei der Montage festgelegt, was einen flexiblen Einsatz bei verschiedenen Klappenanordnungen ermöglicht.
Manuelle Verstellung mit Arretierung: Über die mitgelieferte Handkurbel betätigen Sie die Klappe manuell und fixieren diese in jeder gewünschten Position – ideal bei Installation und Wartung.
Überlastungssicher ohne Endschalter: Der Antrieb stoppt automatisch beim Erreichen des mechanischen Anschlags, was Verschleiß verhindert und die Installation vereinfacht.
Schutzart IP54: Geschützt gegen Staub und Spritzwasser aus allen Richtungen, wodurch eine hohe Widerstandsfähigkeit gegenüber Umwelteinflüssen und eine lange Lebensdauer gewährleistet ist.

Installation, Wartung und Anwendungsbereiche

Der Antrieb wird direkt mit dem mitgelieferten universalen Klemmring auf der Klappenwelle montiert, geeignet für Wellendurchmesser von 10 bis 25,4 mm. Eine beiliegende Drehsicherung verhindert das Mitdrehen des Antriebs. Die Drehrichtung von Motor und Federrückstellung wird über die Montageausrichtung (links/rechts) eingestellt. Der Drehwinkel ist mechanisch über Anschläge bis maximal 95° einstellbar. Für die manuelle Bedienung ist eine Handkurbel vorhanden, mit der die Klappe in jeder Position arretiert werden kann. Der elektrische Anschluss erfolgt über ein 1 m langes Versorgungskabel mit zwei Adern von 0,75 mm² sowie ein separates 1 m langes Kabel mit sechs Adern für die Hilfsschalter. Der Antrieb ist wartungsfrei und ideal geeignet für Öffnen-/Schließen-Steuerungen großer Luftklappensektionen in zentralen Klimageräten, Mischeinheiten und Notlüftungsklappen in gewerblichen Gebäuden und industriellen Klimatisierungsanlagen.

Marke	Belimo
Categorie	Belimo Klappenantriebe
GTIN	7630498114144
Artikelnummer Lieferant	SFA-S2
Artikel Nummer	23010056

Spezifikationen

Kategorie Code	101
Geeignet für Belüftungsarmaturen	Ja
Netzspannung	24 - 125 V DC / 24 - 240 V AC
Steuersignal	2-Punkt
Energieverbrauch im Betrieb	7 W
Energieverbrauch im Stillstand	3.5 W
Ausführung	rotierend
Regelungsart An/Aus	Nein
Regelungsart modulierend	Ja
Regelungsart Split-Range	Nein
Länge des Anschlusskabels	1 m
Übertragung	mit Zahnrädern
Mit Direktmontageflansch nach ISO 5211	Nein
Mit Nullspannungsrücklauf	Ja
Spannungsfrei wenn geschlossen	Ja
Automatische Huberkennung	Nein
Einstellbare Zustandsmeldung	Nein
Hilfskontakte	Ja
Zustandsmeldung	ohne
Hilfskontakte optional	Ja
Endkontakte	2
Arbeitsbereich einstellbar	Nein
Mit mechanischem Standanzeiger	Ja
Geeignet für Handbedienung	Ja
Laufzeit	75 s
Drehmoment	20 Nm
Potentialfreier Schaltkontakt	Ja
Selbsteinstellbare Schlaglänge	Nein
Max. Drehwinkel	95 °
Mit Sicherheitsfunktion	Ja
Schutzart (NEMA)	2
Schutzart (IP)	IP54
Max. elektrische Leistungsaufnahme	18 VA
Umgebungstemperatur (min)	-30 °C
Umgebungstemperatur (max)	50 °C

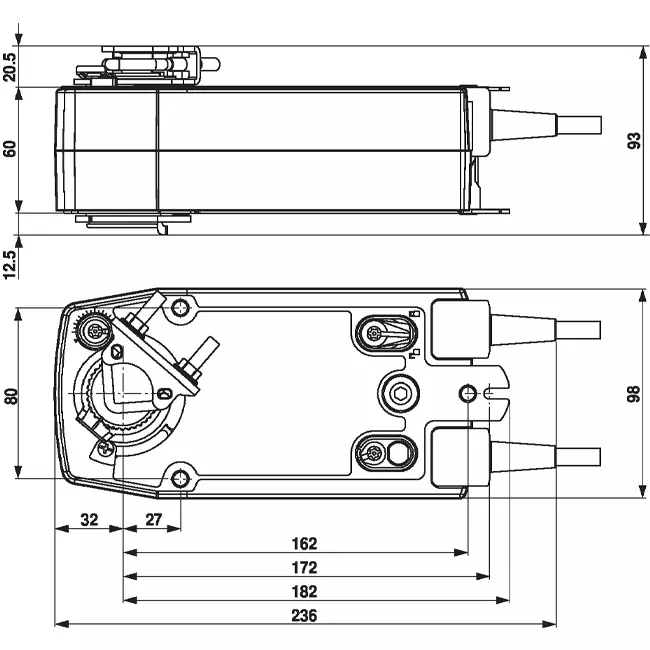

Höhe	85 mm
Breite	130 mm
Tiefe	290 mm
Explosionsgeschützt	Nein
Werkstoff des Gehäuses	Kunststoff
Geeignet für Ventile	Nein
