Ergovent verputzbarer rahmenloser Schlitzdurchlass 1050 mm mit Anschlussdurchmesser 90 mm - Modular - 1 Schlitz

Ergovent verputzbarer rahmenloser Schlitzdurchlass 1050 mm mit Anschlussdurchmesser 90 mm - Modular - 1 Schlitz

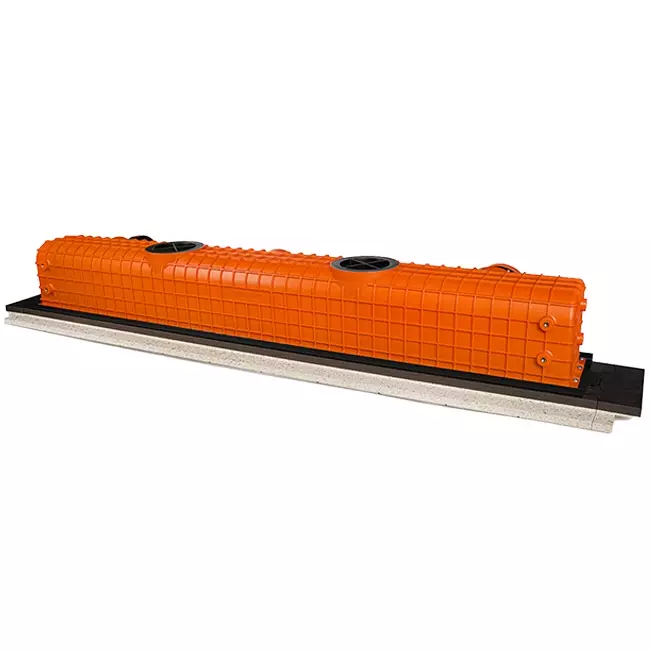

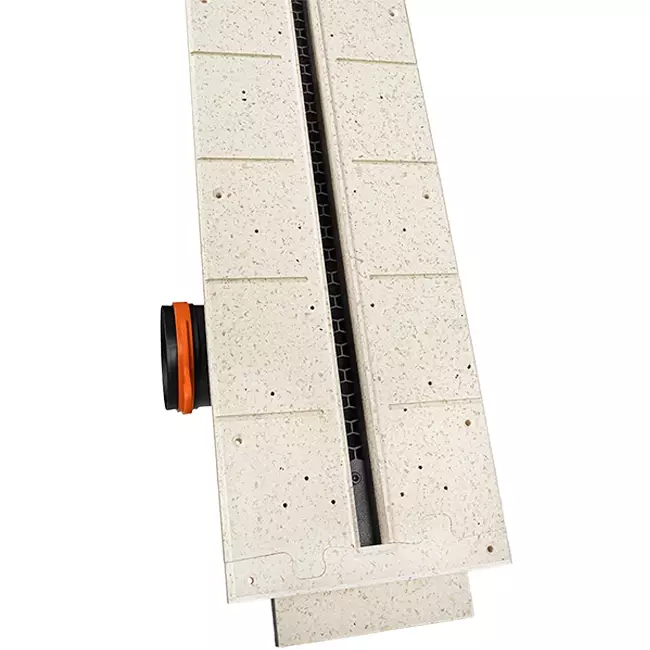

Der Ergovent verputzbarer rahmenloser Schlitzdurchlass mit einer Länge von 1050 mm ist ein linearer Schlitzdurchlass, der speziell für den Einbau in Gipskartonplatten – Decken und Wände – entwickelt wurde. Das Lineo Pro Puzzle erzeugt einen minimalistischen, dezenten Schlitz in der Oberfläche, der kaum auffällt und sich nahtlos ins Raumdesign einfügt. Der Schlitzdurchlass ist konzipiert für flexible Kunststoff-Kanalsysteme mit einem Anschlussdurchmesser von 75 oder 90 mm.

Montage des Lüftungsgitters

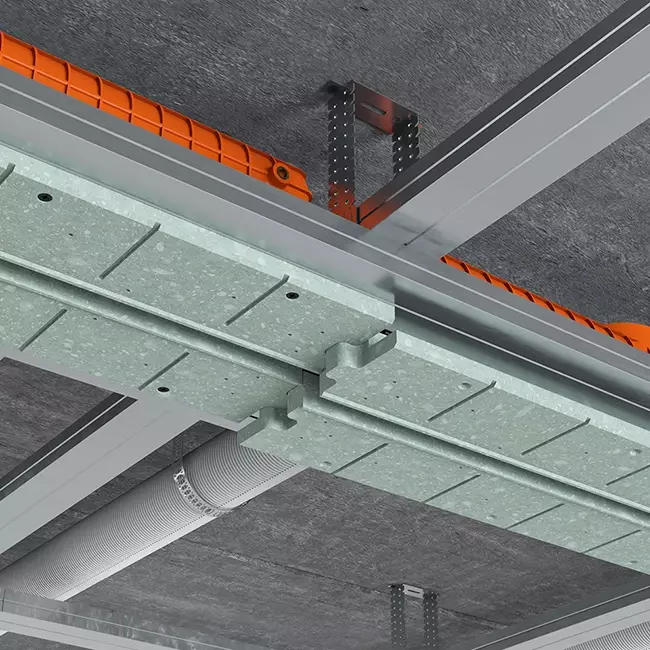

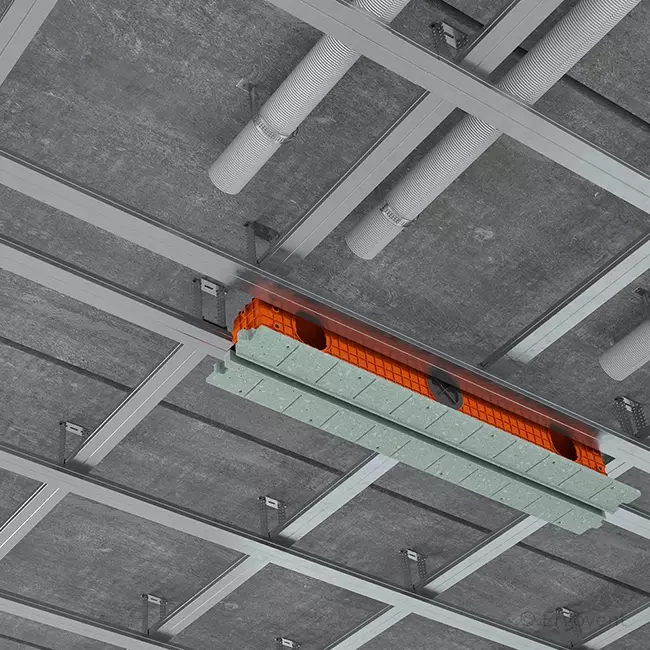

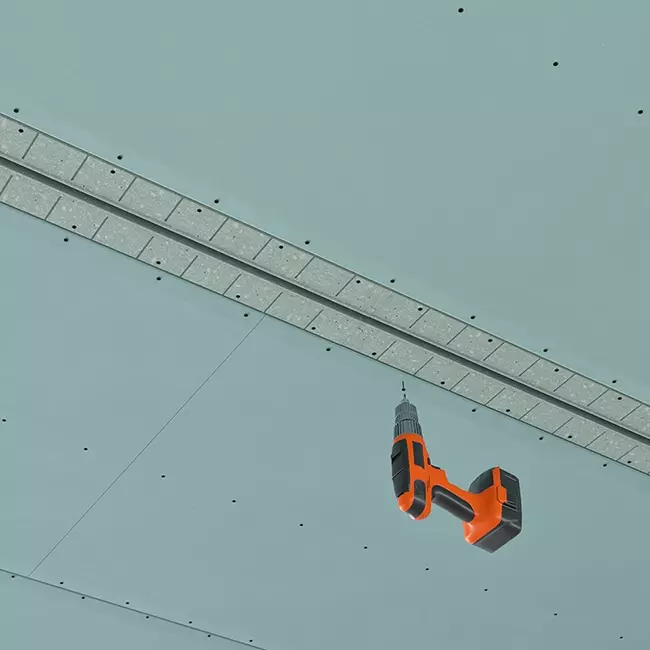

Das Lineo Pro Puzzle wird auf Gipskartonprofilen montiert und kann zu längeren, durchgehenden Lüftungsschlitzen verbunden werden. Das Puzzlesystem klickt die Segmente mühelos zusammen und sorgt für einen bündigen, unsichtbaren Übergang. Für eine optimale Haftung ist es wichtig, die Oberfläche und etwaige Fugen zunächst staubfrei zu reinigen. Um Risse in der Oberfläche zu vermeiden, wird empfohlen, eine dünne Glasfasermatte über die sichtbare Fläche des Gitters aufzubringen. Danach kann eine Grundierung (Primer) auf den zu verspachtelnden Bereichen erfolgen. Nach der Oberflächenbehandlung, der Befestigung des Gitters und dem Anschluss des Kanalsystems wird das gesamte Bauteil fertiggestellt und in der gleichen Farbe wie die Decke überstrichen, um eine saubere, nahtlose Optik zu erzielen. Das Lineo Pro Puzzle hat eine feste Länge von 1050 mm und lässt sich durch das Zusammenschließen mehrerer Lineo Pro Puzzle Gitter oder Eckstücke verlängern. Kanalanschlüsse oder Abdeckungen werden unter einem Winkel von 45 Grad an der Rückseite befestigt.

Was ist im Lieferumfang enthalten?

Beim Erwerb des Ergovent einbaurahmenlosen Liniengitters 1050 mm mit Anschlussdurchmesser 90 mm - modular erhalten Sie standardmäßig:

• 1x Ergovent einbaurahmenloses Liniengitter 1050 mm mit Anschlussdurchmesser 75 mm - modular
• 2x Ergovent Verbindungsstück für einen Anschlussdurchmesser von 90 mm

Um das Liniengitter für 90 mm geeignet zu machen, montieren Sie einfach die zwei mitgelieferten Verbindungsstücke. Dies erfolgt schnell und problemlos mit nur einem Schraubenzieher.

Standard, Profil oder modular?

• Lineo Pro Single (Standard): Einzelnes Modell für einen eigenständigen Anschluss an einen flexiblen Lüftungskanal, das vor der Montage der Gipskartondecke direkt an der Betondecke befestigt wird.
• Lineo Pro Profile (Profil): Einzelnes Modell für einen eigenständigen Anschluss an einen flexiblen Lüftungskanal, das direkt auf dem Gipsprofil montiert werden kann für eine schnellere Installation.
• Lineo Pro Puzzle (Modular): Modulares Modell zur Verbindung mit anderen einbaurahmenlosen Liniengittern oder Eckstücken, das direkt auf dem Gipsprofil montiert werden kann für eine schnellere Montage.

Bedienung

Das Lineo Pro Puzzle verfügt standardmäßig über ein integriertes Luftregelventil an der Rückseite. Dieses kann nach der Montage einfach mit einem Inbusschlüssel eingestellt werden, sodass das Luftvolumen pro Raum präzise geregelt werden kann – ohne dass zusätzliche Ventile erforderlich sind. Das Ventil ist sowohl für Zuluft als auch Abluft geeignet, wodurch das Gitter für mechanische Lüftungssysteme einsetzbar ist.
