Der Ergovent verputzbarer rahmenloser Schlitzdurchlass mit 1000 mm Länge ist ein linearer Schlitzdurchlass, speziell für den Einbau in Gipskartonplatten-Decken und -Wände entwickelt. Der Lineo Pro Single erzeugt einen minimalistischen, dezenten Schlitz in der Oberfläche, der kaum ins Auge fällt und sich nahtlos in das Innenraumdesign einfügt. Der Schlitzdurchlass ist für flexible Kunststoff-Kanalsysteme mit einem Anschlussdurchmesser von 75 oder 90 mm ausgelegt.

Montage des Ventilatordiffusors

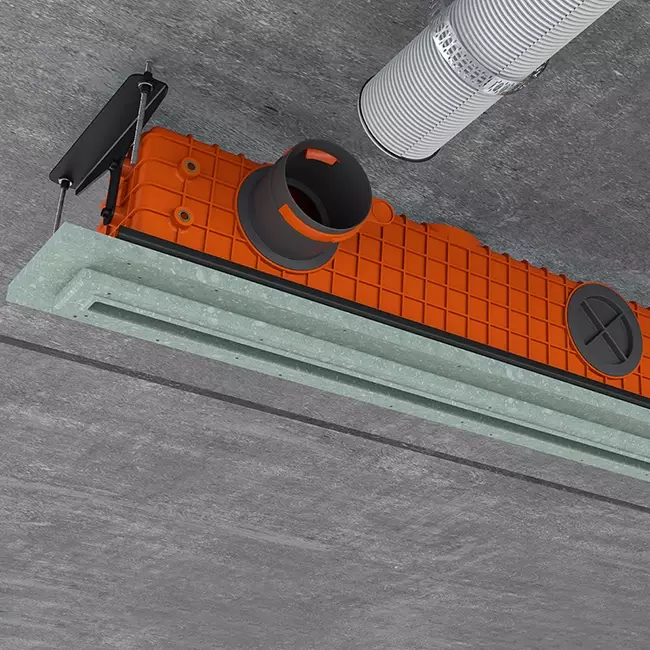

Der Lineo Pro Single wird vor der Montage des Gipsrahmens direkt an der Betondecke befestigt. Für eine gute Haftung ist es wichtig, die Oberfläche und eventuelle Fugen zunächst staubfrei zu machen. Um Rissbildung in der Oberflächenbeschichtung zu vermeiden, wird empfohlen, eine dünne Schicht Glasvlies über die sichtbare Oberfläche des Diffusors aufzubringen. Anschließend kann eine Grundierung (Primer) auf die zu verspachtelnden Bereiche aufgetragen werden. Nach der Oberflächenbehandlung, der Befestigung des Diffusors und dem Anschluss des Kanalsystems wird das Ganze fertiggestellt und in der gleichen Farbe wie die Decke überstrichen, um ein sauberes, nahtloses Erscheinungsbild zu gewährleisten. Der Lineo Pro Single hat eine feste Länge von 1000 mm, eignet sich für eine einzelne Zu- oder Abluft aus dem Lüftungssystem und ist nicht koppelbar. Kanalanschlüsse oder Abdeckungen werden im 45-Grad-Winkel an der Rückseite befestigt.

Was ist im Lieferumfang enthalten?

Beim Ergovent einbaubaren rahmenlosen Linienventilatordiffusor 1000 mm mit Anschlussdurchmesser 90 mm – Standard erhalten Sie standardmäßig:

• 1x Ergovent einbaubarer rahmenloser Linienventilatordiffusor 1000 mm mit Anschlussdurchmesser 75 mm – Standard
• 2x Ergovent Verbindungsstück für einen Anschlussdurchmesser von 90 mm

Um den Linienventilatordiffusor für 90 mm anzupassen, montieren Sie einfach die zwei mitgelieferten Verbindungsstücke. Dies können Sie schnell und problemlos selbst mit einem Schraubendreher erledigen.

Standard, Profil oder Modular?

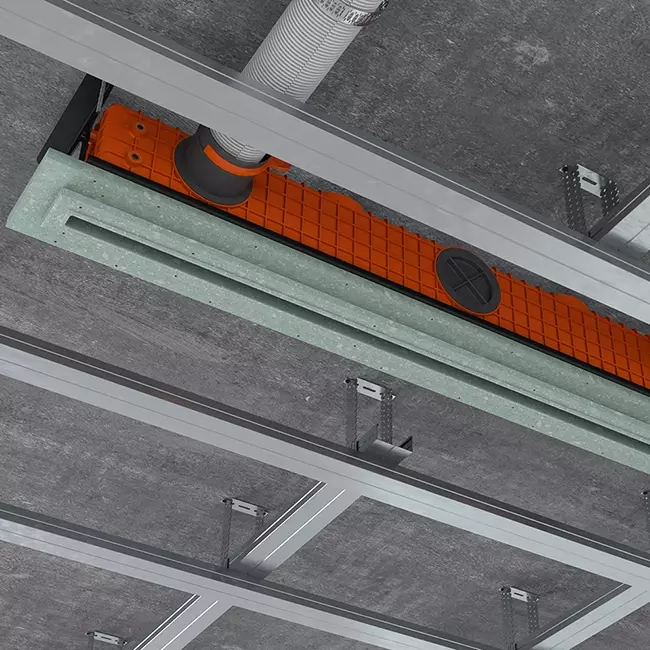

• Lineo Pro Single (Standard): Einzeln stehendes Modell für einen einzelnen, eigenständigen Anschluss an einen flexiblen Lüftungskanal, das vor der Montage der Gipskartondecke direkt an der Betondecke montiert wird.
• Lineo Pro Profile (Profil): Einzeln stehendes Modell für einen einzelnen, eigenständigen Anschluss an einen flexiblen Lüftungskanal, das direkt auf dem Gipsrahmen für eine schnellere Montage angebracht werden kann.
• Lineo Pro Puzzle (Modular): Modulares Modell zur Verbindung mit anderen einbaubaren Linienventilatordiffusoren oder Eckstücken, das direkt auf dem Gipsrahmen für eine schnellere Montage platziert werden kann.

Bedienung

Der Lineo Pro Single verfügt standardmäßig über eine integrierte Luftregelklappe an der Rückseite. Diese lässt sich nach der Montage einfach mit einem Inbusschlüssel einstellen, sodass das Luftvolumen pro Raum präzise geregelt werden kann – ohne separate Ventile. Die Klappe ist sowohl für Zuluft als auch Abluft geeignet, wodurch der Diffusor für mechanische Lüftungssysteme verwendbar ist.
