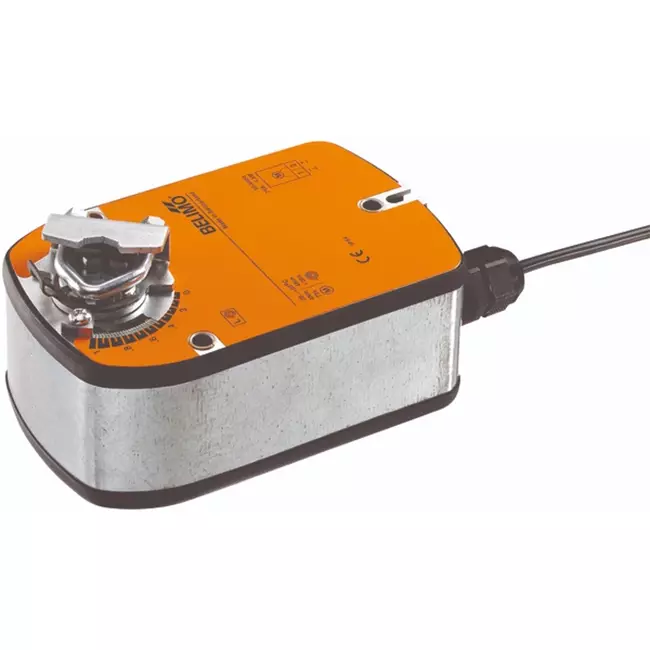

Belimo Regelventilantrieb mit Federrücklauf 24V - 2-10V - MP-Bus - 4 Nm - LF24-SR

Belimo modulierender Klappenantrieb mit Feder-Rückstellung 24V - 2-10V - MP-Bus - 4 Nm - LF24-SR

Der Belimo LF24-SR ist ein vielseitiger Klappenantrieb mit Feder-Rückstellung zur Steuerung von Luftklappensegmenten in gebäudetechnischen Anlagen. Der Antrieb wird über ein 2–10 V-Signal angesteuert und übermittelt zudem eine Positionsrückmeldung von 2–10 V an die Regelung oder Kaskadesteuerung. Basierend auf einem externen Messsignal, beispielsweise von einem Sensor, der eine relevante Größe wie Temperatur, Druck oder Luftqualität überwacht, wird ein Steuersignal erzeugt, das die Belimo-Motorsteuerung anweist, die Klappenposition anzupassen. Neben der modulierenden Steuerung unterstützt der Klappenantrieb auch Ein-/Aus-, 3-Punkt- sowie die kommunikative Ansteuerung über MP-Bus, wodurch er sowohl in einfachen als auch komplexen Gebäudeautomationssystemen eingesetzt werden kann. Bei Stromausfall stellt die Federkraft die Klappe automatisch in die sichere Stellung zurück. Die Motorlaufzeit ist von 75 bis 300 Sekunden einstellbar, und die Feder-Rückstellung bringt die Klappe in weniger als 20 Sekunden zurück. Mit einem Drehmoment von 4 Nm, einem Verbrauch im Stillstand von nur 0,8 W und einem außergewöhnlich niedrigen Geräuschpegel von 36 dB(A) eignet sich dieser Antrieb für kleinere Klappen in gewerblichen und Wohngebäuden.

Vorteile und Funktionen

• Mehrere Betriebsarten: Der Klappenantrieb unterstützt modulierende (2–10 V), Ein-/Aus-, 3-Punkt- sowie MP-Bus-Kommunikationssteuerung, wodurch ein Antrieb flexibel in unterschiedlichen Regelungsszenarien ohne zusätzliche Hardware eingesetzt werden kann.
• MP-Bus-Kommunikation: Über MP-Bus können bis zu 16 Antriebe über ein gemeinsames 3-adriges Kabel gesteuert werden, was die Verkabelungs- und Installationskosten erheblich reduziert.
• Positionsrückmeldung 2–10 V: Übermittelt die aktuelle Klappenstellung elektrisch zur Nutzung in Regelungen wie Kaskadensystemen oder Gebäudeleitsystemen (GLT).
• Automatische Feder-Rückstellung bei Stromausfall: Die Klappe fährt innerhalb von 20 Sekunden in die Sicherheitsstellung zurück – ohne externe Energiequelle oder Steuerung.
• Außergewöhnlich leise: Mit einem Geräuschpegel von nur 36 dB(A) ist der Klappenantrieb besonders geeignet für geräuschempfindliche Umgebungen wie Büros, Hotelzimmer und Gesundheitseinrichtungen.
• Konfiguration über Belimo Assistant 2: Parameter wie Arbeitsbereich, Positionsrückmeldung und Laufzeit lassen sich einfach per App auf Smartphone, Tablet oder PC anpassen.
• Einstellbare Drehrichtung durch Montage L/R: Die Drehrichtung von Motor und Feder-Rückstellung wird durch die Montageposition festgelegt, was flexible Anwendungen in verschiedenen Klappenanordnungen erlaubt.
• Überlastungssicher ohne Endschalter: Der Antrieb stoppt automatisch bei mechanischem Anschlag, wodurch Verschleiß vermieden wird und die Installation vereinfacht ist.
• Schutzart IP54: Geschützt gegen Staub und Spritzwasser aus allen Richtungen, widersteht er den täglichen Umwelteinflüssen und gewährleistet eine lange Lebensdauer.

Installation, Wartung und Anwendungen

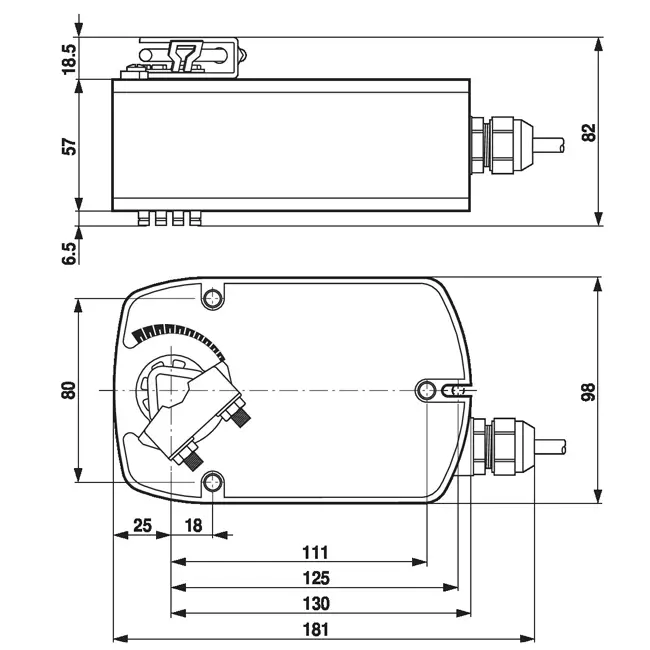

Der Antrieb wird direkt auf der Klappenwelle mit dem beiliegenden universellen Klemmband montiert, geeignet für Achsdurchmesser von 8 bis 16 mm. Die Achse muss mindestens 84 mm lang sein und mindestens 20 mm herausragen. Ein mitgelieferter Drehschutz verhindert das Mitdrehen des Antriebs. Die Bewegungsrichtung von Motor und Feder-Rückstellung wird durch die Montagerichtung (L/R) festgelegt. Der Drehwinkel ist mechanisch einstellbar von 37 % bis maximal 95 %. Eine manuelle Verstellung ist nicht vorgesehen. Der elektrische Anschluss erfolgt über ein fest installiertes 1 Meter langes Kabel mit vier Adern von 0,75 mm². Der Antrieb ist über den Belimo Assistant 2 konfigurierbar, wartungsfrei und geeignet für modulierende sowie kommunikative Positionierung kleinerer Luftklappen in Lüftungsgeräten, Fan-Coil-Einheiten, Luftbehandlungsanlagen und Gebäudeautomationssystemen in Wohn- und Gewerbeimmobilien.
