Belimo Drehklappenantrieb mit Federrückstellung 24V - Öffnen/Schließen - 4 Nm - LF24

Der Belimo LF24 ist ein Drehklappenantrieb mit Federrückstellung zur Öffnungs-/Schließsteuerung von Luftklappensektionen bis ca. 0,8 m² in technischen Gebäudetechnikanlagen. Der Antrieb arbeitet mit einem Öffnen/Schließen-Signal: Bei anliegender Versorgungsspannung fährt er in die Arbeitsstellung und spannt die internen Rückholfedern. Bei Spannungsunterbrechung kehrt die Klappe automatisch und selbstständig durch die Federspannung in die sichere Position zurück. Dies macht den Klepdantrieb ideal für Anwendungen, bei denen eine vordefinierte Sicherheitsposition erforderlich ist, beispielsweise feuerbeständige oder Notlüftungsklappen. Der Motor erreicht einen Drehwinkel von 90° in 75 Sekunden, während die Federrückstellung die Klappe in unter 20 Sekunden zurückführt. Der Ruhestromverbrauch beträgt 2,5 W, das Schallpegel des Motors liegt bei 50 dB(A). Mit einem Drehmoment von 4 Nm ist er für kleinere Klappenkonstruktionen in Gewerbe- und Wohngebäuden einsetzbar.

Vorteile und Funktionen

4 Nm Öffnen/Schließen-Steuerung: Das Drehmoment von 4 Nm macht den LF24 geeignet für Luftklappensektionen bis ca. 0,8 m², wie beispielsweise Klappen in kleineren Lüftungskanälen und Lüftungsgeräten.
Automatische Federrückstellung bei Stromausfall: Die Klappe kehrt innerhalb von 20 Sekunden in die Sicherheitsstellung zurück, ohne externe Energiequelle oder Steuerung.
Einstellbare Bewegungsrichtung durch Montage L/R: Die Drehrichtung sowohl des Motors als auch der Federrückstellung wird bei der Montage bestimmt, was eine flexible Anwendung in unterschiedlichen Klappenanordnungen ermöglicht.
Mechanisch einstellbarer Drehwinkel: Der Drehwinkel ist mechanisch von 37% bis maximal 95° einstellbar, sodass der Antrieb exakt auf den Öffnungsbereich der Klappe angepasst werden kann.
Überlastungssicher ohne Endschalter: Der Antrieb stoppt automatisch beim Erreichen des mechanischen Anschlags, was Verschleiß verhindert und die Installation vereinfacht.
Schutzart IP54: Geschützt gegen Staub und Spritzwasser aus allen Richtungen, wodurch der Antrieb gegen tägliche Umwelteinflüsse beständig ist und eine lange Lebensdauer gewährleistet.

Installation, Wartung und Anwendung

Der Antrieb wird direkt auf der Klappenwelle mit dem mitgelieferten universellen Klemmring montiert, der für Wellen mit 8 bis 16 mm Durchmesser geeignet ist. Die Welle muss mindestens 84 mm lang sein und mindestens 20 mm überstehen. Ein beiliegender Verdrehsicherung verhindert, dass sich der Antrieb mitdreht. Die Bewegungsrichtung von Motor und Federrückstellung stellen Sie über die Montagerichtung (L/R) ein. Der Drehwinkel ist mechanisch von 37% bis maximal 95° einstellbar. Der LF24 verfügt über keine Handverstellung. Die elektrische Verbindung erfolgt über ein fest angebrachtes Kabel von 1 Meter Länge mit zwei Leitern à 0,75 mm². Der Antrieb ist wartungsfrei und eignet sich für die Öffnen/Schließen-Steuerung kleinerer Luftklappensektionen in Lüftungsgeräten, Fan-Coil-Einheiten, Luftbehandlungsgeräten sowie Notlüftungsklappen in Gewerbe- und Wohngebäuden.

Marke	Belimo
Categorie	Klappenantriebe: Belimo
GTIN	7630498103889
Artikelnummer Lieferant	LF24
Artikel Nummer	23010052

Spezifikationen

Kategorie Code	101
Geeignet für Belüftungsarmaturen	Ja
Netzspannung	24 V AC/DC
Steuersignal	2-Punkt
Energieverbrauch im Betrieb	5 W
Energieverbrauch im Stillstand	2.5 W
Ausführung	rotierend
Regelungsart An/Aus	Nein
Regelungsart modulierend	Ja
Regelungsart Split-Range	Nein
Länge des Anschlusskabels	1 m
Übertragung	mit Zahnrädern
Mit Direktmontageflansch nach ISO 5211	Nein
Mit Nullspannungsrücklauf	Ja
Spannungsfrei wenn geschlossen	Ja
Automatische Huberkennung	Nein
Einstellbare Zustandsmeldung	Nein
Hilfskontakte	Nein
Zustandsmeldung	optional
Hilfskontakte optional	Ja
Endkontakte	ohne
Arbeitsbereich einstellbar	Nein
Mit mechanischem Standanzeiger	Ja
Geeignet für Handbedienung	Nein
Laufzeit	75 s
Drehmoment	4 Nm
Potentialfreier Schaltkontakt	Nein
Selbsteinstellbare Schlaglänge	Nein
Max. Drehwinkel	95 °
Mit Sicherheitsfunktion	Ja
Schutzart (NEMA)	3
Schutzart (IP)	IP54
Max. elektrische Leistungsaufnahme	7 VA
Umgebungstemperatur (min)	-30 °C
Umgebungstemperatur (max)	50 °C

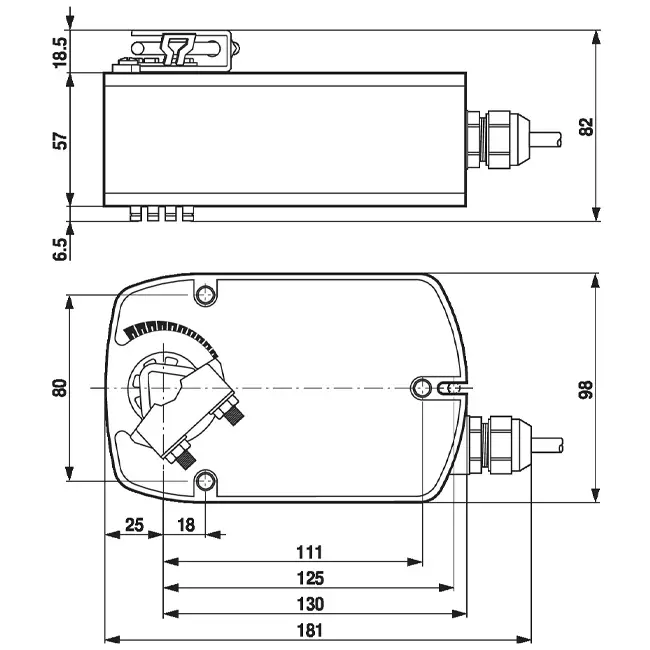

Höhe	85 mm
Breite	130 mm
Tiefe	300 mm
Explosionsgeschützt	Nein
Werkstoff des Gehäuses	Kunststoff
Geeignet für Ventile	Nein
