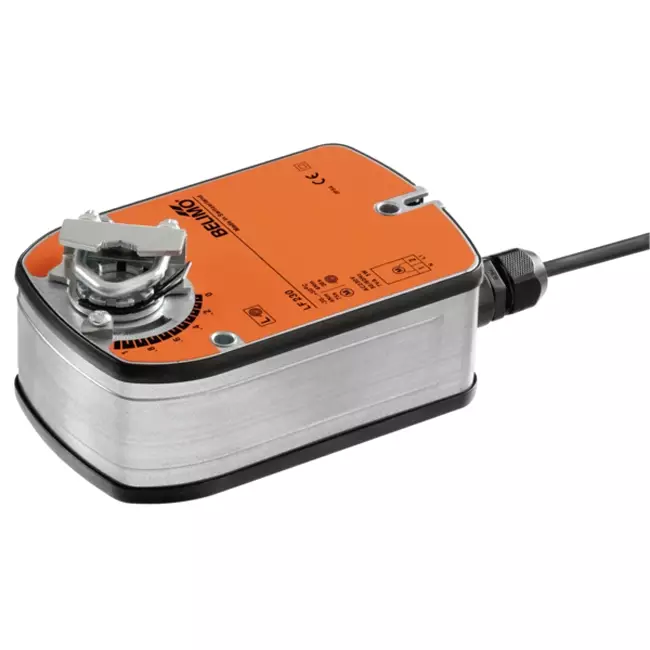

Belimo Drehventilantrieb mit Federrücklauf 100-240V - öffnen/schliessen - 4 Nm - LF230

Marke: Belimo

-10%

Preisempfehlung 334,39

300,95 -10%

Sie sparen 33,44

Lieferzeit: 4 Werktage

Die größte Auswahl in Deutschland
Kostenlose Rücksendung
Kundenbewertung 9/10
Sicher einkaufen mit Trustedshops

Bezahlen Sie sicher und schnell mit:

Pluspunkte

Inkl. Federrücklauf
Schwenkwinkel von bis zu 95°
Überlastungssicher
Schutzklasse IP54

Belimo Dreh-Klappenantrieb mit Feder-Rückstellung 100-240V - offen/zu - 4 Nm - LF230

Der Belimo LF230 ist ein Dreh-Klappenantrieb mit Feder-Rückstellung zur offen/zu-Steuerung von Luftklappensektionen bis ca. 0,8 m² in technischen Gebäudetechnikanlagen. Der Antrieb arbeitet mit einem offen/zu-Signal: Bei anliegender Versorgungsspannung bewegt er sich in die Arbeitsstellung, wobei die interne Rückstellfeder gespannt wird. Bei Spannungsverlust kehrt die Klappe automatisch und selbstständig in die sichere Position zurück, angetrieben durch die Federenergie. Dies macht den Klappenantrieb geeignet für Anwendungen, bei denen eine vordefinierte Sicherheitsstellung erforderlich ist, wie z. B. Brandschutz- oder Notbelüftungsklappen. Der Motor erreicht einen Drehwinkel von 90° in 75 Sekunden, und die Feder-Rückstellung bringt die Klappe in weniger als 20 Sekunden zurück. Der Ruhestrom beträgt 2 W, und der Geräuschpegel des Motors liegt bei 50 dB(A). Mit einem Drehmoment von 4 Nm ist er für kleinere Klappenkonstruktionen in Gewerbe- und Wohngebäuden anwendbar.

Vorteile und Funktionen

Netzspannung AC 100-240 V: Der Klappenantrieb wird direkt an die Netzspannung angeschlossen, ohne zusätzlichen Transformator oder Netzteil, was die Installation vereinfacht und Kosten spart.
Automatische Feder-Rückstellung bei Spannungsverlust: Die Klappe kehrt innerhalb von 20 Sekunden ohne externe Energiequelle oder Steuerung in die Sicherheitsstellung zurück.
4 Nm offen/zu Steuerung: Das Drehmoment von 4 Nm macht den Klappenantrieb geeignet für Luftklappensektionen bis ca. 0,8 m², wie Klappen in kleineren Luftkanälen und Lüftungsgeräten.
Einstellbare Bewegungsrichtung über Montage L/R: Die Drehrichtung von Motor und Feder-Rückstellung wird bei der Montage festgelegt, was eine flexible Anwendung in unterschiedlichen Klappenanordnungen ermöglicht.
Einstellbarer Drehwinkel: Der Drehwinkel ist mechanisch von 37% bis maximal 95% einstellbar, sodass der Antrieb exakt auf den Öffnungsbereich der Klappe abgestimmt werden kann.
Überlastungssicher ohne Endschalter: Der Antrieb stoppt automatisch beim Erreichen des mechanischen Anschlags, was Verschleiß verhindert und die Installation erleichtert.
Schutzart IP54: Geschützt gegen Staub und Spritzwasser aus allen Richtungen, was ihn widerstandsfähig gegenüber täglichen Umwelteinflüssen macht und eine lange Lebensdauer gewährleistet.

Installation, Wartung und Anwendungen

Der Antrieb wird direkt an der Klappenwelle mit dem mitgelieferten universellen Klemmring montiert, geeignet für Wellen-Durchmesser von 8 bis 16 mm. Die Welle muss mindestens 84 mm lang sein und mindestens 20 mm herausragen. Ein mitgelieferter Verdrehsicherungsschutz verhindert ein Mitdrehen des Antriebs. Die Bewegungsrichtung von Motor und Feder-Rückstellung wird über die Montagerichtung (L/R) eingestellt. Der Drehwinkel ist mechanisch von 37% bis maximal 95% einstellbar. Der Klappenantrieb verfügt über keine manuelle Verstellung. Der elektrische Anschluss erfolgt über ein fest angebrachtes Kabel von 1 Meter Länge mit zwei Adern à 0,75 mm² und wird direkt an die Netzspannung angeschlossen. Der Antrieb ist wartungsfrei und eignet sich zur offen/zu-Steuerung kleinerer Luftklappensektionen in Lüftungsgeräten, Fan-Coil-Einheiten, Luftbehandlungsgeräten und Notbelüftungsklappen in Gewerbe- und Wohngebäuden.

Marke	Belimo
Categorie	Klappenantriebe: Belimo
GTIN	7630498103865
Artikelnummer Lieferant	LF230
Artikel Nummer	23010062

Spezifikationen

Kategorie Code	101
Geeignet für Belüftungsarmaturen	Ja
Netzspannung	230 V AC
Steuersignal	2-Punkt
Energieverbrauch im Betrieb	5 W
Energieverbrauch im Stillstand	3 W
Ausführung	rotierend
Regelungsart An/Aus	Nein
Regelungsart modulierend	Ja
Regelungsart Split-Range	Nein
Länge des Anschlusskabels	1 m
Übertragung	mit Zahnrädern
Mit Direktmontageflansch nach ISO 5211	Nein
Mit Nullspannungsrücklauf	Ja
Spannungsfrei wenn geschlossen	Ja
Automatische Huberkennung	Nein
Einstellbare Zustandsmeldung	Nein
Hilfskontakte	Nein
Zustandsmeldung	optional
Hilfskontakte optional	Ja
Endkontakte	ohne
Arbeitsbereich einstellbar	Nein
Mit mechanischem Standanzeiger	Ja
Geeignet für Handbedienung	Nein
Laufzeit	75 s
Drehmoment	4 Nm
Potentialfreier Schaltkontakt	Nein
Selbsteinstellbare Schlaglänge	Nein
Max. Drehwinkel	95 °
Mit Sicherheitsfunktion	Ja
Schutzart (NEMA)	3
Schutzart (IP)	IP54
Max. elektrische Leistungsaufnahme	7 VA
Umgebungstemperatur (min)	-30 °C
Umgebungstemperatur (max)	50 °C

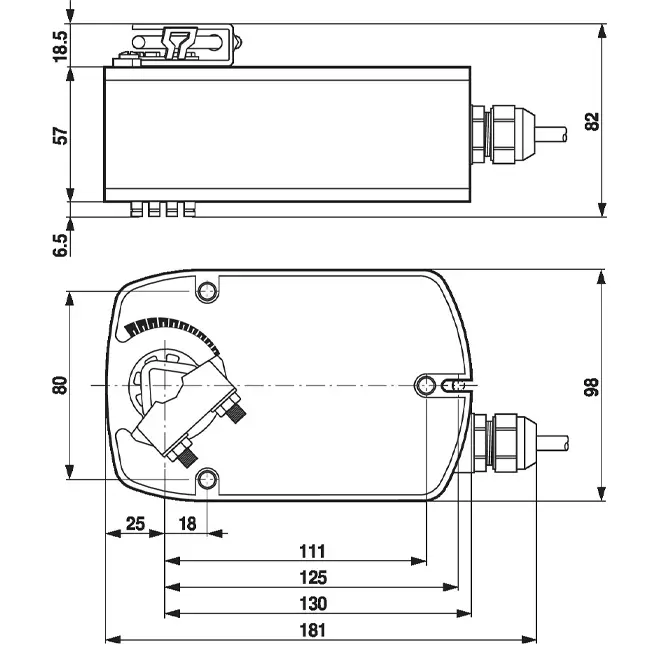

Höhe	85 mm
Breite	130 mm
Tiefe	300 mm
Explosionsgeschützt	Nein
Werkstoff des Gehäuses	Kunststoff
Geeignet für Ventile	Nein
