Pluspunkte

2-10 V Signal
Inkl. Federrücklauf
Überlastungssicher
Schutzklasse IP54

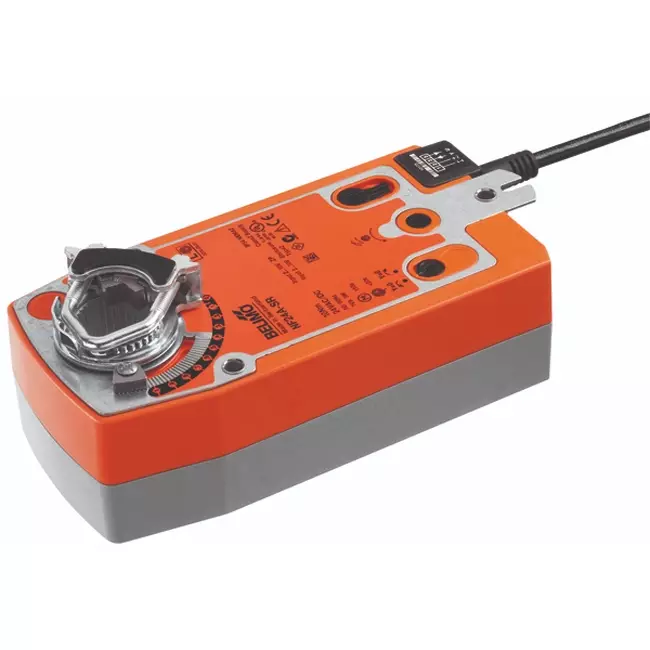

Belimo modulierender Klappenantrieb mit Federrückstellung 24V - 2-10V - 10 Nm - NF24A-SR

Der Belimo NF24A-SR ist ein modulierender Klappenantrieb mit Federrückstellung zur stufenlosen Positionierung von Luftklappensektionen bis ca. 2 m². Der Antrieb wird mit einem 2-10 V Signal angesteuert und gibt zudem eine Rückmeldung der Klappenstellung (SR) im Bereich von 2-10 V an die Steuerung oder Kaskadenregelung zurück. Basierend auf einem externen Messsignal, beispielsweise von einem Sensor, der eine relevante Größe wie Temperatur, Druck oder Luftqualität überwacht, wird ein Steuersignal erzeugt, das den Belimo Motor anweist, die Klappenstellung anzupassen. Bei Stromausfall fährt die Klappe automatisch und selbstständig mittels Federkraft in die sichere Position zurück. Der Klappenantrieb bietet ein Drehmoment von 10 Nm, wodurch er sich für mittelgroße Klappen in Lüftungszentralen eignet. Die Stellgenauigkeit liegt bei ±5 % über den gesamten Regelbereich, und der Motor erreicht einen Drehwinkel von 90° in 150 Sekunden. Die Federrückstellung fährt die Klappe in weniger als 20 Sekunden zurück. Der Stromverbrauch im Ruhezustand beträgt 2,5 W, das Geräuschpegel liegt bei nur 40 dB(A).

Vorteile und Funktionen

10 Nm modulierend 2-10 V: Sorgt für eine stufenlose und präzise Regelung der Klappenstellung, geeignet für mittelgroße Klappen bis ca. 2 m².
Stellungsrückmeldung 2-10 V: Überträgt die aktuelle Klappenposition elektrisch zurück zur Verwendung in Regelungen wie Kaskadensystemen oder einem Gebäudeleitsystem (GLT).
Automatische Federrückstellung bei Spannungsverlust: Die Klappe fährt innerhalb von 20 Sekunden in die Sicherheitsstellung zurück, was für Brandschutz- und Rauchabzugsanlagen unverzichtbar ist.
Einstellbare Drehrichtung: Die Drehrichtung des Motors ist über einen Schalter (L/R) wählbar; die Federrückstellung richtet sich nach der Montageposition, was flexible Einsatzmöglichkeiten in unterschiedlichen Klappenanordnungen ermöglicht.
Manuelle Verstellung mit Arretierung: Über die mitgelieferte Handkurbel lässt sich die Klappe manuell bedienen und in jeder gewünschten Position arretieren – ideal während Installation und Wartung.
Überlastungsschutz ohne Endschalter: Der Antrieb stoppt automatisch beim Erreichen des mechanischen Anschlags, was Verschleiß vermeidet und die Installation vereinfacht.
Schutzart IP54: Geschützt gegen Staub und Spritzwasser aus allen Richtungen, wodurch er für den täglichen Einsatz in variablen Umgebungen robust und langlebig ist.

Installation, Wartung und Anwendung

Der Antrieb wird direkt auf der Klappenwelle mit dem mitgelieferten universellen Klemmring montiert, geeignet für Wellendurchmesser von 10 bis 25,4 mm. Die Welle muss mindestens 85 mm lang sein und mindestens 15 mm herausragen. Ein beiliegender Drehmomentbegrenzer verhindert, dass der Antrieb mitdreht. Die Drehrichtung des Motors wird über einen Schalter eingestellt; die Federrückstellung richtet sich nach der Montageposition (L/R). Der Drehwinkel ist mechanisch einstellbar ab 33 % in 2,5 %-Schritten bis maximal 95 %. Für die manuelle Betätigung ist eine Handkurbel vorhanden, mit der sich die Klappe in jeder Position arretieren lässt. Der elektrische Anschluss erfolgt über ein fest installiertes Kabel von 1 Meter Länge mit vier Adern à 0,75 mm². Der Antrieb ist wartungsfrei und eignet sich für die modulierende Positionierung mittelgroßer Luftklappensektionen in zentralen Lüftungsanlagen, VAV-Kanälen, Mischklappen und Notlüftungsklappen in Gewerbe- und Industriegebäuden.

Marke	Belimo
Categorie	Klappenantriebe: Belimo
GTIN	7630498112843
Artikelnummer Lieferant	NF24A-SR
Artikel Nummer	23010060

Spezifikationen

Kategorie Code	101

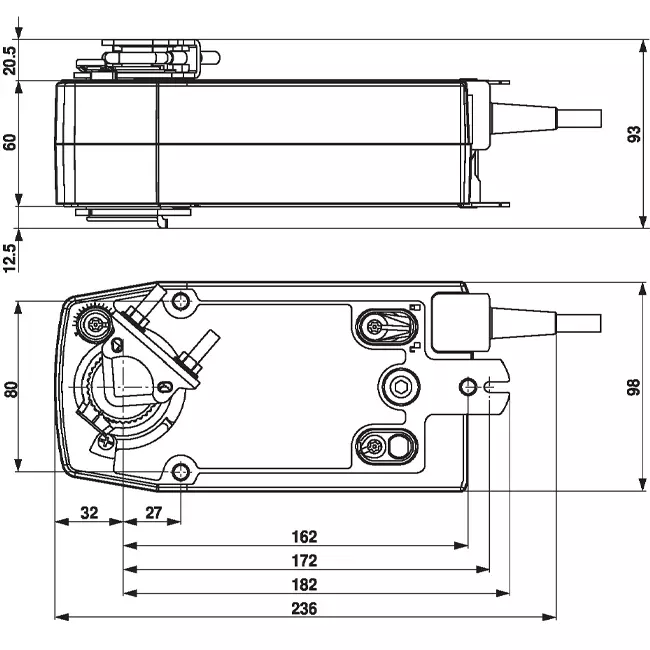

Breite	130 mm
Höhe	85 mm
Tiefe	290 mm
Ausführung	rotierend
Werkstoff des Gehäuses	Kunststoff
Schutzart (IP)	IP54
Max. elektrische Leistungsaufnahme	5.5 A
Steuersignal	sonstige
Schutzart (NEMA)	2
Explosionsgeschützt	Nein
Umgebungstemperatur (min)	-30 °C
Umgebungstemperatur (max)	50 °C
Netzspannung	24 V AC/DC
Drehmoment	10 Nm
Übertragung	mit Zahnrädern
Geeignet für Belüftungsarmaturen	Ja
Geeignet für Ventile	Nein
Länge des Anschlusskabels	1 m
Regelungsart Split-Range	Nein
Energieverbrauch im Betrieb	3.5 W
Regelungsart An/Aus	Nein
Energieverbrauch im Stillstand	2.5 W
Regelungsart modulierend	Ja
Hilfskontakte optional	Ja
Mit Nullspannungsrücklauf	Ja
Mit Sicherheitsfunktion	Ja
Arbeitsbereich einstellbar	Nein
Automatische Huberkennung	Nein
Hilfskontakte	Nein
Geeignet für Handbedienung	Ja
Selbsteinstellbare Schlaglänge	Nein
Mit Direktmontageflansch nach ISO 5211	Nein
Endkontakte	ohne
Einstellbare Zustandsmeldung	Nein
Laufzeit	150 s
Mit mechanischem Standanzeiger	Ja
Potentialfreier Schaltkontakt	Nein
Spannungsfrei wenn geschlossen	Ja
Max. Drehwinkel	95 °
