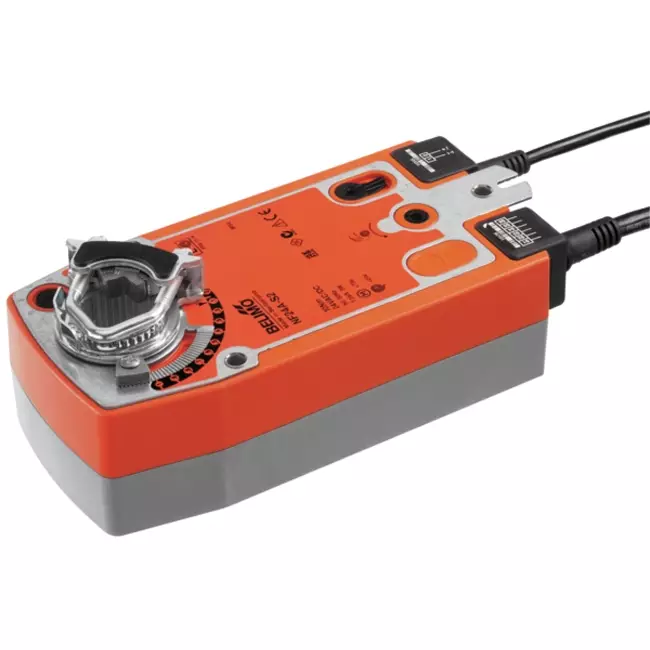

Belimo Drehventilantrieb mit Federrücklauf 24V - öffnen/schliessen - 10 Nm - NF24A-S2

Marke: Belimo

-10%

Preisempfehlung 451,01

405,91 -10%

Sie sparen 45,10

Lieferzeit: 4 Werktage

Die größte Auswahl in Deutschland
Kostenlose Rücksendung
Kundenbewertung 9/10
Sicher einkaufen mit Trustedshops

Bezahlen Sie sicher und schnell mit:

Pluspunkte

Inkl. Federrücklauf
2 integrierte Hilfsschalter
Überlastungssicher
Schutzklasse IP54

Belimo rotierender Klappenantrieb mit Federzurückstellung 24V - offen/geschlossen - 10 Nm - NF24A-S2

Der Belimo NF24A-S2 ist ein rotierender Klappenantrieb mit Federzurückstellung zur Offen-/Schließsteuerung von Lüftungsklappen bis ca. 2 m² in gebäudetechnischen Anlagen. Der Antrieb arbeitet mit einem Offen-/Geschlossen-Signal: Bei anliegender Versorgungsspannung bewegt er sich in die Arbeitsstellung und spannt die interne Rückholfeder. Bei Stromausfall geht die Klappe automatisch und selbsttätig dank der Federenergie zurück in die sichere Position. Dadurch eignet sich der Klappenantrieb für Anwendungen mit vorgegebener Sicherheitsstellung, wie Brandschutz- oder Notbelüftungsklappen in zentralen Luftbehandlungsanlagen. Der Motor erreicht einen Drehwinkel von 90° in 75 Sekunden, während die Federzurückstellung die Klappe in weniger als 20 Sekunden zurückführt. Der Ruhestrom beträgt 2,5 W und der Geräuschpegel des Motors liegt bei 45 dB(A). Mit einem Drehmoment von 10 Nm und zwei integrierten Hilfsschaltern zur Positionsrückmeldung findet er Verwendung bei mittleren Klappenkonstruktionen in gewerblichen und industriellen Klimaanlagen.

Vorteile und Funktionen

10 Nm Offen-/Geschlossen-Steuerung: Das Drehmoment von 10 Nm macht den Klappenantrieb geeignet für Lüftungsklappen bis ca. 2 m², sodass mittlere Klappenkonstruktionen mühelos bedient werden können.
Einstellbare Bewegungsrichtung durch Montage L/R: Die Drehrichtung sowohl des Motors als auch der Federzurückstellung wird bei der Montage festgelegt, was flexible Anwendung bei verschiedenen Klappenstellungen ermöglicht.
Automatische Federzurückstellung bei Stromausfall: Die Klappe kehrt innerhalb von 20 Sekunden selbstständig in die Sicherheitsstellung zurück, ohne externe Energiequelle oder Steuerung.
2 integrierte Hilfsschalter: Die zwei eingebauten Hilfsschalter ermöglichen eine direkte Positionsrückmeldung an ein BMS oder Schaltschrank. Einer davon ist fest auf 10 % gesetzt, der andere von 11 bis 100 % einstellbar, ohne dass weiteres Zubehör benötigt wird.
Manuelle Verstellung mit Arretierung: Über das mitgelieferte Handhebel lässt sich die Klappe manuell bedienen und in jeder gewünschten Stellung arretieren – ideal für Installation und Wartung.
Überlastungsschutz ohne Endschalter: Der Antrieb stoppt automatisch beim Erreichen des mechanischen Anschlags, was Verschleiß verhindert und die Installation vereinfacht.
Schutzart IP54: Schutz gegen Staub und spritzendes Wasser aus allen Richtungen, wodurch eine hohe Beständigkeit gegen Umwelteinflüsse und eine lange Lebensdauer gewährleistet ist.

Installation, Wartung und Anwendungen

Der Antrieb wird direkt mit dem mitgelieferten universellen Klemmring auf der Klappenwelle montiert, geeignet für Wellendurchmesser von 10 bis 25,4 mm. Die Welle muss mindestens 85 mm lang sein und mindestens 15 mm herausragen. Eine beigelegte Verdrehungssicherung verhindert, dass sich der Antrieb mitdreht. Die Bewegungsrichtung von Motor und Federzurückstellung wird über die Montagerichtung (L/R) eingestellt. Der Drehwinkel ist mechanisch von 33 % in 2,5 %-Schritten bis maximal 95 % einstellbar. Für die manuelle Bedienung ist ein Handhebel vorhanden, mit dem die Klappe in jeder Position verriegelt werden kann. Der elektrische Anschluss erfolgt über ein 1 Meter langes Zuleitungskabel mit zwei Adern à 0,75 mm² sowie ein separates 1 Meter langes Kabel mit sechs Adern für die Hilfsschalter. Der Antrieb ist wartungsfrei und eignet sich zur Offen-/Geschlossen-Steuerung mittlerer Lüftungsklappen in zentralen RLT-Geräten, Brandschutzklappen, Notbelüftungsklappen und Mischklappen in gewerblichen Gebäuden sowie industriellen Klimaanlagen.

Marke	Belimo
Categorie	Klappenantriebe: Belimo
GTIN	7630498112836
Artikelnummer Lieferant	NF24A-S2
Artikel Nummer	23010054

Spezifikationen

Kategorie Code	101
Geeignet für Belüftungsarmaturen	Ja
Netzspannung	24 V AC/DC
Steuersignal	2-Punkt
Energieverbrauch im Betrieb	6 W
Energieverbrauch im Stillstand	2.5 W
Ausführung	rotierend
Regelungsart An/Aus	Nein
Regelungsart modulierend	Ja
Regelungsart Split-Range	Nein
Länge des Anschlusskabels	1 m
Übertragung	mit Zahnrädern
Mit Direktmontageflansch nach ISO 5211	Nein
Mit Nullspannungsrücklauf	Ja
Spannungsfrei wenn geschlossen	Ja
Automatische Huberkennung	Nein
Einstellbare Zustandsmeldung	Nein
Hilfskontakte	Ja
Zustandsmeldung	optional
Hilfskontakte optional	Ja
Endkontakte	2
Arbeitsbereich einstellbar	Nein
Mit mechanischem Standanzeiger	Ja
Geeignet für Handbedienung	Ja
Laufzeit	75 s
Drehmoment	10 Nm
Potentialfreier Schaltkontakt	Ja
Selbsteinstellbare Schlaglänge	Nein
Max. Drehwinkel	95 °
Mit Sicherheitsfunktion	Ja
Schutzart (NEMA)	2
Schutzart (IP)	IP54
Max. elektrische Leistungsaufnahme	8.5 VA
Umgebungstemperatur (min)	-30 °C
Umgebungstemperatur (max)	50 °C

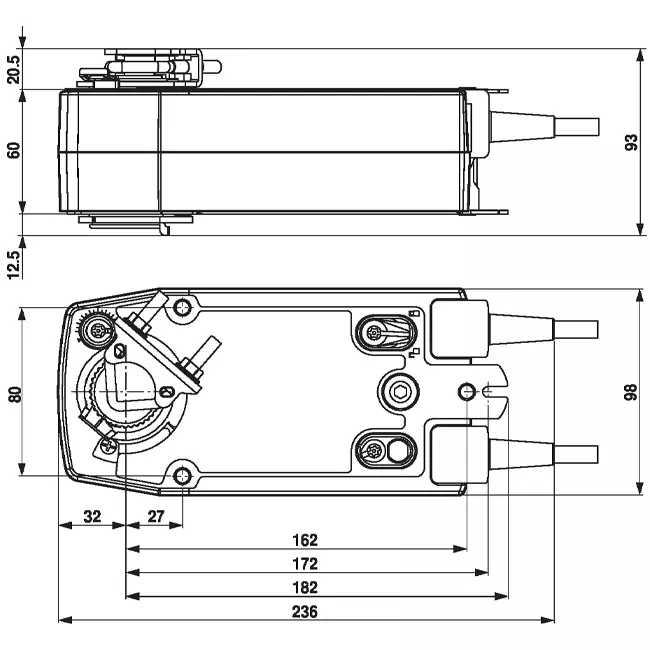

Höhe	85 mm
Breite	130 mm
Tiefe	290 mm
Explosionsgeschützt	Nein
Werkstoff des Gehäuses	Kunststoff
Geeignet für Ventile	Nein
