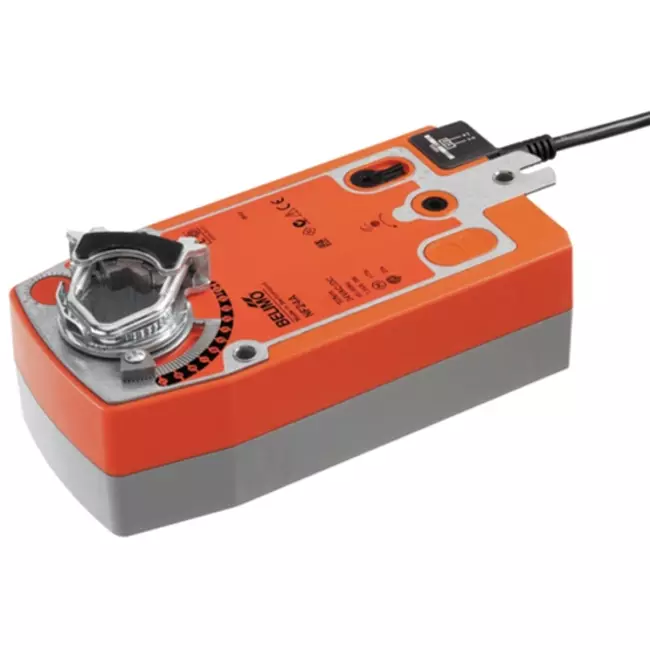

Belimo Drehventilantrieb mit Federrücklauf 24V - öffnen/schliessen - 10 Nm - NF24A

Marke: Belimo

-10%

Preisempfehlung 391,51

352,36 -10%

Sie sparen 39,15

Lieferzeit: 4 Werktage

Die größte Auswahl in Deutschland
Kostenlose Rücksendung
Kundenbewertung 9/10
Sicher einkaufen mit Trustedshops

Bezahlen Sie sicher und schnell mit:

Pluspunkte

Inkl. Federrücklauf
Festes Kabel
Überlastungssicher
Schutzklasse IP54

Belimo Dreh-Klappenantrieb mit Federrückstellung 24V - Öffnen/Schließen - 10 Nm - NF24A

Der Belimo NF24A ist ein drehender Klappenantrieb mit Federrückstellung zur Öffnungs-/Schließsteuerung von Luftklappeneinheiten bis ca. 2 m² in technischen Gebäudetechnikanlagen. Der Antrieb arbeitet mit einem Öffnen/Schließen-Signal: Bei anliegender Versorgungsspannung bewegt er sich in die Arbeitsstellung und spannt die internen Rückholfedern. Bei Stromausfall kehrt die Klappe automatisch und eigenständig in die sichere Position zurück, angetrieben durch die gespeicherte Federenergie. Dies macht den Klappenantrieb geeignet für Anwendungen mit vordefiniertem Sicherheitszustand, wie feuerbeständige oder Notbelüftungsklappen in zentralen Lüftungsanlagen. Der Motor erreicht in 75 Sekunden einen Drehwinkel von 90°, die Federrückstellung bringt die Klappe in weniger als 20 Sekunden zurück. Der Ruhestromverbrauch beträgt 2,5 W, der Geräuschpegel des Motors liegt bei 45 dB(A). Mit einem Drehmoment von 10 Nm ist er ideal für mittelgroße Klappenkonstruktionen in gewerblichen und industriellen Klimaanlagen.

Vorteile und Funktionen

10 Nm Öffnen/Schließen-Steuerung: Das Drehmoment von 10 Nm macht den Antrieb passend für Luftklappensektionen bis ca. 2 m², sodass mittelgroße Klappenkonstruktionen mühelos bedient werden können.
Automatische Federrückstellung bei Stromausfall: Die Klappe kehrt innerhalb von 20 Sekunden in die Sicherheitsstellung zurück, ohne externe Energiequelle oder Steuerung.
Einstellbare Bewegungsrichtung durch Montage links/rechts: Die Drehrichtung von Motor und Federrückstellung wird bei der Montage definiert, was flexible Anwendungen in unterschiedlichen Klappenanordnungen ermöglicht.
Manuelle Verstellung mit Arretierung: Über die mitgelieferte Handkurbel kann die Klappe manuell bedient und in jeder gewünschten Position arretiert werden, praktisch bei Installation und Wartung.
Überlastungsschutz ohne Endschalter: Der Antrieb stoppt automatisch beim Erreichen der mechanischen Anschläge, vermeidet Verschleiß und vereinfacht die Installation.
Schutzart IP54: Geschützt gegen Staub und spritzendes Wasser aus allen Richtungen, somit widerstandsfähig gegenüber täglichen Umwelteinflüssen und mit hoher Lebensdauer.

Installation, Wartung und Anwendungen

Der Antrieb wird direkt mit dem mitgelieferten universellen Klemmring an die Klappenachse montiert, geeignet für Achsdurchmesser von 10 bis 25,4 mm. Die Achse muss mindestens 85 mm lang sein und mindestens 15 mm überstehen. Ein beiliegender Verdrehsicherungsschutz verhindert ein Mitdrehen des Antriebs. Die Bewegungsrichtung von Motor und Federrückstellung wird über die Montageausrichtung (links/rechts) eingestellt. Der Drehwinkel ist mechanisch ab 33 % in 2,5 %-Schritten bis maximal 95 % einstellbar. Für die manuelle Bedienung steht eine Handkurbel zur Verfügung, mit der die Klappe in jeder Stellung arretiert werden kann. Der elektrische Anschluss erfolgt über ein fest angebrachtes Kabel von 1 Meter Länge mit zwei Adern à 0,75 mm². Der Antrieb ist wartungsfrei und eignet sich für die Öffnen/Schließen-Steuerung mittelgroßer Luftklappensektionen in zentralen Lüftungsgeräten, Brandschutzklappen, Notbelüftungsklappen und Mischklappen in gewerblichen Gebäuden und industriellen Klimaanlagen.

Marke	Belimo
Categorie	Belimo Klappenantriebe
GTIN	7630498112805
Artikelnummer Lieferant	NF24A
Artikel Nummer	23010063

Spezifikationen

Kategorie Code	101
Geeignet für Belüftungsarmaturen	Ja
Netzspannung	24 V AC/DC
Steuersignal	2-Punkt
Energieverbrauch im Betrieb	6 W
Energieverbrauch im Stillstand	2.5 W
Ausführung	rotierend
Regelungsart An/Aus	Nein
Regelungsart modulierend	Ja
Regelungsart Split-Range	Nein
Länge des Anschlusskabels	1 m
Übertragung	mit Zahnrädern
Mit Direktmontageflansch nach ISO 5211	Nein
Mit Nullspannungsrücklauf	Ja
Spannungsfrei wenn geschlossen	Ja
Automatische Huberkennung	Nein
Einstellbare Zustandsmeldung	Nein
Hilfskontakte	Nein
Zustandsmeldung	optional
Hilfskontakte optional	Ja
Endkontakte	ohne
Arbeitsbereich einstellbar	Nein
Mit mechanischem Standanzeiger	Ja
Geeignet für Handbedienung	Ja
Laufzeit	75 s
Drehmoment	10 Nm
Potentialfreier Schaltkontakt	Nein
Selbsteinstellbare Schlaglänge	Nein
Max. Drehwinkel	95 °
Mit Sicherheitsfunktion	Ja
Schutzart (NEMA)	2
Schutzart (IP)	IP54
Max. elektrische Leistungsaufnahme	8.5 A
Umgebungstemperatur (min)	-30 °C
Umgebungstemperatur (max)	50 °C

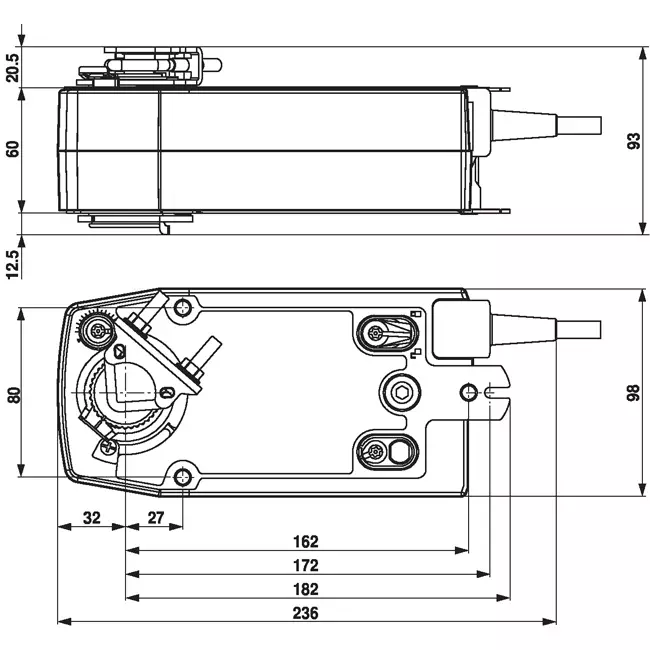

Höhe	85 mm
Breite	130 mm
Tiefe	290 mm
Explosionsgeschützt	Nein
Werkstoff des Gehäuses	Kunststoff
Geeignet für Ventile	Nein
