Belimo modulierender Klappenantrieb 24V - 2-10V - 20 Nm - SM24A-SR

Der Belimo SM24A-SR ist ein modulierender Klappenantrieb für die stufenlose Positionierung großer Luftklappensektionen bis ca. 4 m². Der Antrieb wird mit einem 2-10 V-Signal angesteuert und gibt zudem eine Stellungsrückmeldung (SR) von 2-10 V an die Steuerung oder Kaskadenregelung zurück. Basierend auf einem externen Messsignal, beispielsweise von einem Sensor, der eine relevante Größe wie Temperatur, Druck oder Luftqualität überwacht, wird ein Steuersignal erzeugt, das den Belimo-Motor anweist, die Klappenstellung anzupassen. Der Klappenantrieb verfügt über ein Drehmoment von 20 Nm, was ihn für große, schwere Klappenkonstruktionen in zentralen Lüftungsanlagen geeignet macht. Die Positionsgenauigkeit beträgt ±5% über den gesamten Regelbereich, und der Motor erreicht einen Winkel von 90° in 150 Sekunden. Der Ruhestromverbrauch liegt bei nur 0,4 W, und die Geräuschentwicklung beträgt 45 dB(A).

Vorteile und Funktionen

20 Nm modulierend 2-10 V: Ermöglicht eine stufenlose und präzise Regelung der Klappenstellung, geeignet für große Klappen bis ca. 4 m².
Stellungsrückmeldung 2-10 V: Übermittelt die aktuelle Klappenposition elektrisch zurück zur Verwendung in Regelungen wie Kaskadensystemen oder einem Gebäudeleitsystem (GLT).
Einstellbare Drehrichtung: Die Drehrichtung lässt sich einfach über einen Schalter (links- oder rechtsdrehend) auswählen, was eine flexible Montage und breite Einsatzmöglichkeiten gewährleistet.
Manuelle Verstellung mit verriegelbarem Druckknopf: Ermöglicht manuelle Bedienung und Verriegelung während Montage und Wartung.
Überlastungssicher: Schaltet automatisch bei Erreichen der Endstellung ab, wodurch separate Endschalter entfallen.
Schutzart IP54: Geschützt gegen Staub und spritzendes Wasser aus allen Richtungen, was ihn widerstandsfähig gegenüber alltäglichen Umgebungsbedingungen macht und eine lange Lebensdauer gewährleistet.

Installation, Wartung und Anwendungen

Der Klappenantrieb wird direkt auf die Klappenwelle der jeweiligen Luftklappe montiert, mittels des mitgelieferten universellen Klemmrings, geeignet für Wellendurchmesser von 10 bis 20 mm. Die Welle muss mindestens 48 mm lang sein und mindestens 20 mm herausragen. Der Antrieb wird mit einer Verdrehsicherung geliefert, um unbeabsichtigtes Mitdrehen zu verhindern. Der Drehwinkel ist über mechanische Anschläge an beiden Seiten einstellbar, mit einem Maximum von 95°. Die Drehrichtung lässt sich leicht über einen Schalter einstellen (Position 0 = linksdrehend, Position 1 = rechtsdrehend). Für die manuelle Verstellung ist ein verriegelbarer Druckknopf vorhanden. Der elektrische Anschluss erfolgt über ein fest angebrachtes Kabel von 1 Meter Länge mit 4 Adern (0,75 mm²). Der Klappenantrieb ist wartungsfrei und geeignet für die modulierende Positionierung großer Luftklappensektionen in zentralen Lüftungsgeräten, VAV-Hauptkanälen, Mischklappen und Volumenstromreglern in großen gewerblichen Gebäuden sowie industriellen Klimaanlagen.

Marke	Belimo
Categorie	Klappenantriebe: Belimo
GTIN	07630498114489
Artikelnummer Lieferant	SM24A-SR
Artikel Nummer	23010066

Spezifikationen

Kategorie Code	101

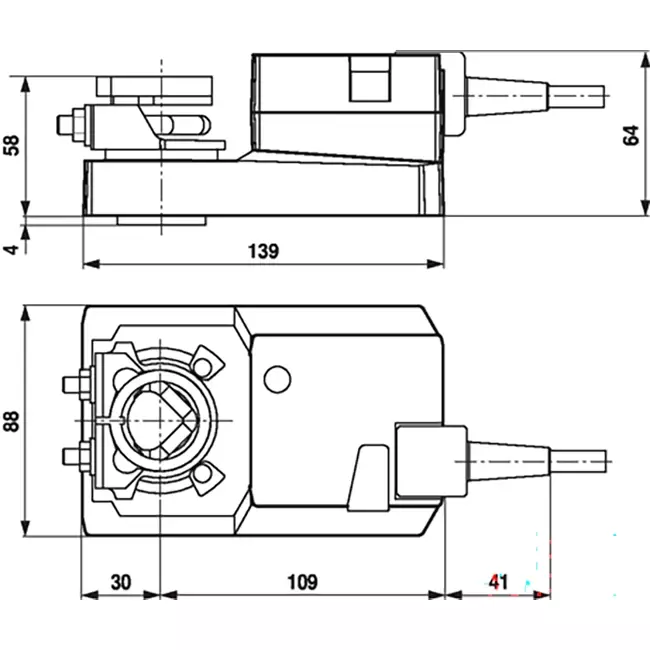

Breite	110 mm
Höhe	85 mm
Tiefe	220 mm
Ausführung	rotierend
Werkstoff des Gehäuses	Kunststoff
Schutzart (IP)	IP54
Max. elektrische Leistungsaufnahme	4 A
Steuersignal	sonstige
Schutzart (NEMA)	2
Explosionsgeschützt	Nein
Umgebungstemperatur (min)	-30 °C
Umgebungstemperatur (max)	50 °C
Netzspannung	24 V AC/DC
Zustandsmeldung	2 - 10 V
Drehmoment	20 Nm
Übertragung	mit Zahnrädern
Geeignet für Belüftungsarmaturen	Ja
Geeignet für Ventile	Nein
Länge des Anschlusskabels	1 m
Regelungsart Split-Range	Nein
Energieverbrauch im Betrieb	2 W
Regelungsart An/Aus	Nein
Energieverbrauch im Stillstand	0.4 W
Regelungsart modulierend	Ja
Hilfskontakte optional	Ja
Mit Nullspannungsrücklauf	Nein
Mit Sicherheitsfunktion	Nein
Arbeitsbereich einstellbar	Nein
Automatische Huberkennung	Nein
Hilfskontakte	Nein
Geeignet für Handbedienung	Ja
Selbsteinstellbare Schlaglänge	Nein
Mit Direktmontageflansch nach ISO 5211	Nein
Endkontakte	ohne
Einstellbare Zustandsmeldung	Nein
Laufzeit	150 s
Mit mechanischem Standanzeiger	Ja
Potentialfreier Schaltkontakt	Nein
Spannungsfrei wenn geschlossen	Nein
Max. Drehwinkel	95 °
