Pluspunkte

Öffnen/Schließen und 3-Punkt-Steuerung
Schwenkwinkel von bis zu 95°
Überlastungssicher
Schutzklasse IP54

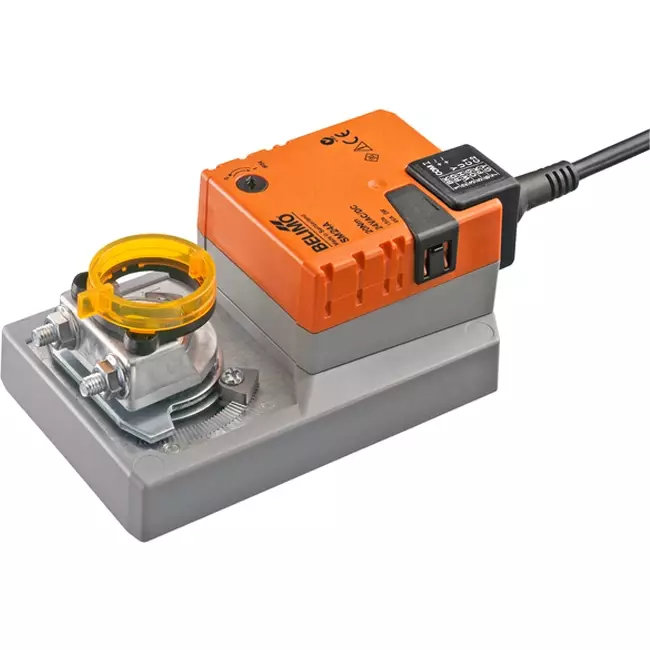

Belimo Drehklappenantrieb 24V – auf/zu & 3-Punkt – 20 Nm – SM24A

Der Belimo SM24A ist ein Drehklappenantrieb zur Auf-/Zu- oder 3-Punkt-Steuerung großer Luftklappensektionen bis ca. 4 m². Der Antrieb wird mit AC/DC 24 V betrieben und eignet sich sowohl für einfache Zwei-Punkt (Ein/Aus) als auch für Drei-Punkt-Steuerungen, bei denen die Klappe in einer Zwischenposition gehalten werden kann. Der Antrieb bietet ein Drehmoment von 20 Nm, wodurch er für große, schwere Klappenkonstruktionen in zentralen Lüftungsanlagen geeignet ist. Der Motor erreicht einen Winkel von 90° in 150 Sekunden. Der Ruhestromverbrauch beträgt nur 0,2 W und der Geräuschpegel liegt bei 45 dB(A).

Vorteile und Funktionen

20 Nm Auf/Zu- und 3-Punkt-Steuerung: Das Drehmoment von 20 Nm macht den Klappenantrieb geeignet für große Luftklappensektionen bis ca. 4 m². Dank der 3-Punkt-Steuerung kann die Klappe auch in einer Zwischenstellung gehalten werden, ohne ein analoges Steuersignal oder proportionale Antriebe zu benötigen.
Einstellbare Drehrichtung: Die Drehrichtung lässt sich einfach über einen Schalter (links- oder rechtslaufend) wählen, was eine flexible Montage und breite Anwendbarkeit ermöglicht.
Manuelle Verstellung mit arretierbarem Druckknopf: Ermöglicht eine manuelle Bedienung und Arretierung während Installation und Wartung.
Einstellbarer Drehwinkel: Der Drehwinkel ist beidseitig mechanisch begrenzt und auf bis zu 95° einstellbar, sodass der Antrieb genau an den Öffnungsbereich der Klappe angepasst werden kann.
Überlastungssicher: Stoppt automatisch beim Erreichen der Endposition, wodurch separate Endschalter überflüssig sind.
Schutzart IP54: Geschützt gegen Staub und spritzendes Wasser aus allen Richtungen, wodurch er widerstandsfähig gegen tägliche Umwelteinflüsse ist und eine hohe Lebensdauer besitzt.

Installation, Wartung und Anwendungen

Der Klappenantrieb wird direkt auf der Klappenwelle der jeweiligen Luftklappe mittels der mitgelieferten universellen Klemmschelle montiert, geeignet für Wellendurchmesser von 10 bis 20 mm. Die Welle muss mindestens 48 mm lang sein und mindestens 20 mm überstehen. Der Antrieb wird mit einer Verdrehschutzvorrichtung geliefert, um ungewolltes Mitdrehen zu verhindern. Der Drehwinkel ist über mechanische Anschläge beidseitig einstellbar, maximal 95°. Die Drehrichtung wird einfach über einen Schalter eingestellt (Position 0 = linksdrehend, Position 1 = rechtsdrehend). Für die manuelle Verstellung steht ein arretierbarer Druckknopf zur Verfügung. Der elektrische Anschluss erfolgt über ein fest angebrachtes 1 m langes Kabel mit 3 Adern (0,75 mm²).
Der Klappenantrieb ist wartungsfrei und eignet sich für die Auf/Zu- oder 3-Punkt-Steuerung großer Luftklappensektionen in zentralen Lüftungsgeräten, Ein/Aus-gesteuerten Zu- und Abluftklappen, Mischklappen sowie Brandschutzklappen in gewerblichen Gebäuden und industriellen Klimatechnik-Anlagen.

Marke	Belimo
Categorie	Klappenantriebe: Belimo
GTIN	7630498114403
Artikelnummer Lieferant	SM24A
Artikel Nummer	23010058

Spezifikationen

Kategorie Code	101

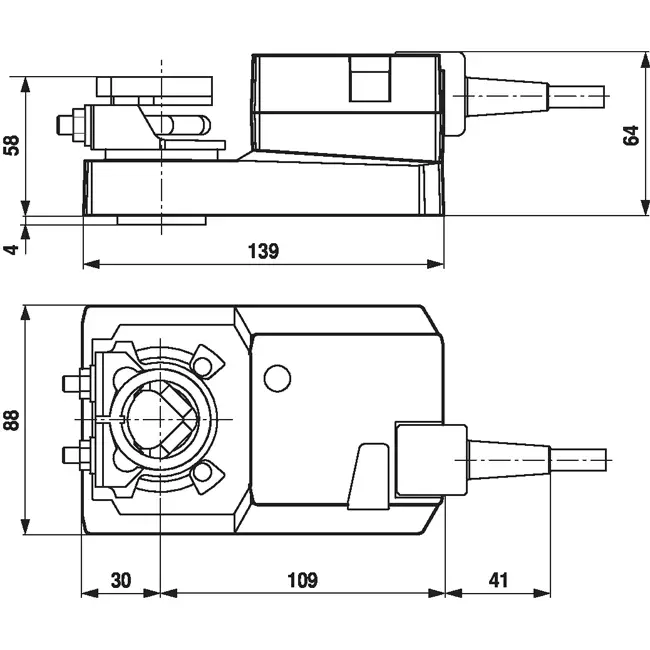

Breite	110 mm
Höhe	85 mm
Tiefe	220 mm
Ausführung	rotierend
Werkstoff des Gehäuses	Kunststoff
Schutzart (IP)	IP54
Max. elektrische Leistungsaufnahme	4 A
Steuersignal	2-Punkt/3-Punkt
Schutzart (NEMA)	2
Explosionsgeschützt	Nein
Umgebungstemperatur (min)	-30 °C
Umgebungstemperatur (max)	50 °C
Netzspannung	24 V AC/DC
Zustandsmeldung	optional
Drehmoment	20 Nm
Übertragung	mit Zahnrädern
Geeignet für Belüftungsarmaturen	Ja
Geeignet für Ventile	Nein
Länge des Anschlusskabels	1 m
Regelungsart Split-Range	Nein
Energieverbrauch im Betrieb	2 W
Regelungsart An/Aus	Ja
Energieverbrauch im Stillstand	0.2 W
Regelungsart modulierend	Nein
Hilfskontakte optional	Ja
Mit Nullspannungsrücklauf	Nein
Mit Sicherheitsfunktion	Nein
Arbeitsbereich einstellbar	Nein
Automatische Huberkennung	Nein
Hilfskontakte	Nein
Geeignet für Handbedienung	Ja
Selbsteinstellbare Schlaglänge	Nein
Mit Direktmontageflansch nach ISO 5211	Nein
Endkontakte	ohne
Einstellbare Zustandsmeldung	Nein
Laufzeit	150 s
Mit mechanischem Standanzeiger	Ja
Potentialfreier Schaltkontakt	Nein
Spannungsfrei wenn geschlossen	Nein
Max. Drehwinkel	95 °
