Belimo modulierender Ventilantrieb mit Anschlussklemmen 24V - 2-10V - 20 Nm - SM24A-SR-TP

Marke: Belimo

-34%

Preisempfehlung 386,75

253,46 -34%

Sie sparen 133,29

Lieferzeit: 13 Werktage

Die größte Auswahl in Deutschland
Kostenlose Rücksendung
Kundenbewertung 9/10
Sicher einkaufen mit Trustedshops

Bezahlen Sie sicher und schnell mit:

Pluspunkte

2-10 V Signal
Anschlussklemmen
Überlastungssicher
Schutzklasse IP54

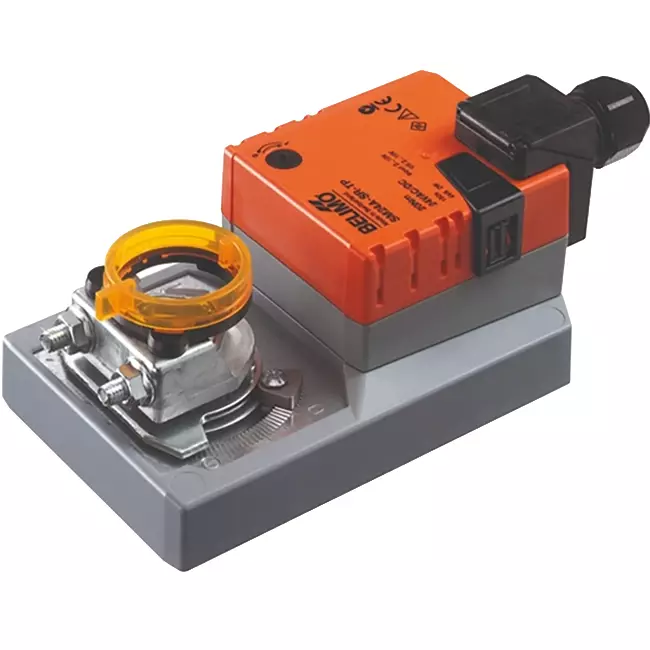

Belimo modulierender Klappenantrieb mit Anschlussklemmen 24V - 2-10V - 20 Nm - SM24A-SR-TP

Der Belimo SM24A-SR-TP ist ein modulierender Klappenantrieb für die stufenlose Positionierung großer Luftklappensektionen bis ca. 4 m². Der Antrieb wird über ein 2-10 V-Signal gesteuert und gibt zudem ein Stellungsrückmeldesignal (SR) von 2-10 V an die Regelung oder Kaskadensteuerung zurück. Basierend auf einem externen Messsignal, beispielsweise von einem Sensor, der eine relevante Größe wie Temperatur, Druck oder Luftqualität überwacht, wird ein Steuersignal erzeugt, das den Belimo-Antrieb anweist, die Klappenstellung anzupassen. Der Klappenantrieb verfügt über ein Drehmoment von 20 Nm, wodurch er sich für große, schwere Klappenkonstruktionen in der zentralen Luftbehandlung eignet. Die Positioniergenauigkeit beträgt ±5 % über den gesamten Stellbereich, und der Motor erreicht einen Winkel von 90° in 150 Sekunden. Der Stromverbrauch im Stillstand liegt bei nur 0,4 W und der Geräuschpegel beträgt 45 dB(A).

Vorteile und Funktionen

20 Nm modulierend 2-10 V: Ermöglicht eine stufenlose und präzise Regelung der Klappenlage, geeignet für große Klappen bis ca. 4 m².
Stellungsrückmeldung 2-10 V: Sendet die aktuelle Klappenstellung elektrisch zurück zur Verwendung in Regelungen wie Kaskadensystemen oder einem Gebäudeleitsystem (GLT).
Anschlussklemmen statt festem Kabel: Die Klemmenanschlüsse (max. 4 mm², Kabeldurchmesser 4–10 mm) erleichtern die Verkabelung und sorgen für eine ordentliche Installation, besonders in Schaltschränken und Installationen mit Installationsrohren.
Einstellbare Drehrichtung: Die Drehrichtung kann einfach über einen Schalter (links- oder rechtslaufend) gewählt werden, was eine flexible Montage und breite Einsatzmöglichkeiten gewährleistet.
Manuelle Verstellung mit verriegelbarem Druckknopf: Ermöglicht die manuelle Bedienung und Verriegelung während Installation und Wartung.
Überlastungsschutz: Der Antrieb stoppt automatisch beim Erreichen der Endstellung, sodass separate Endschalter entfallen.
Schutzart IP54: Geschützt gegen Staub und Spritzwasser aus allen Richtungen, wodurch er robust gegenüber alltäglichen Umwelteinflüssen ist und eine lange Lebensdauer besitzt.

Installation, Wartung und Anwendungen

Der Klappenantrieb wird direkt auf der Klappenwelle der entsprechenden Luftklappe mit dem mitgelieferten universellen Klemmring montiert, der für Wellendurchmesser von 10 bis 20 mm geeignet ist. Die Welle muss mindestens 48 mm lang sein und mindestens 20 mm überstehen. Der Antrieb wird mit einer Verdrehschutzvorrichtung geliefert, um ein ungewolltes Mitdrehen zu verhindern. Der Drehwinkel ist über mechanische Endanschläge auf beiden Seiten einstellbar, maximal 95°. Die Drehrichtung lässt sich einfach über einen Schalter einstellen (Position 0 = linkslaufend, Position 1 = rechtslaufend). Für die manuelle Verstellung steht ein verriegelbarer Druckknopf zur Verfügung. Die elektrische Anschluss erfolgt über Anschlussklemmen, geeignet für Kabel bis 4 mm² und einem Kabeldurchmesser von 4 bis 10 mm, 4-adrig. Der Klappenantrieb ist wartungsfrei und geeignet für die modulierende Positionierung großer Luftklappensektionen in zentralen Lüftungsanlagen, VAV-Hauptkanälen, Mischklappen und Volumenstromreglern in großen Gewerbe- und Industrieklimatisierungen.

Marke	Belimo
Categorie	Klappenantriebe: Belimo
GTIN	7630498114502
Artikelnummer Lieferant	SM24A-SR-TP
Artikel Nummer	23010055

Spezifikationen

Kategorie Code	101

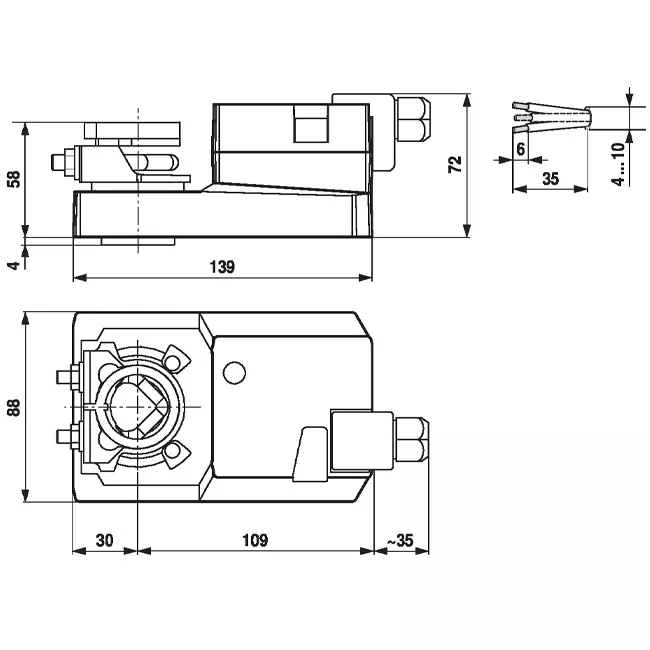

Breite	130 mm
Höhe	85 mm
Tiefe	280 mm
Ausführung	rotierend
Werkstoff des Gehäuses	Kunststoff
Schutzart (IP)	IP54
Max. elektrische Leistungsaufnahme	4 A
Steuersignal	sonstige
Schutzart (NEMA)	2
Explosionsgeschützt	Nein
Umgebungstemperatur (min)	-30 °C
Umgebungstemperatur (max)	50 °C
Netzspannung	24 V AC/DC
Drehmoment	20 Nm
Übertragung	mit Zahnrädern
Geeignet für Belüftungsarmaturen	Ja
Geeignet für Ventile	Nein
Regelungsart Split-Range	Nein
Energieverbrauch im Betrieb	2 W
Regelungsart An/Aus	Nein
Energieverbrauch im Stillstand	0.4 W
Regelungsart modulierend	Ja
Hilfskontakte optional	Ja
Mit Nullspannungsrücklauf	Nein
Mit Sicherheitsfunktion	Nein
Arbeitsbereich einstellbar	Nein
Automatische Huberkennung	Nein
Hilfskontakte	Nein
Geeignet für Handbedienung	Ja
Selbsteinstellbare Schlaglänge	Nein
Mit Direktmontageflansch nach ISO 5211	Nein
Endkontakte	ohne
Einstellbare Zustandsmeldung	Nein
Laufzeit	150 s
Mit mechanischem Standanzeiger	Ja
Potentialfreier Schaltkontakt	Nein
Spannungsfrei wenn geschlossen	Nein
Max. Drehwinkel	95 °
