Pluspunkte

Schlagfestes PVC
100% recycelbar
Einfache Installation
Luftdichtheitsklasse ATC1

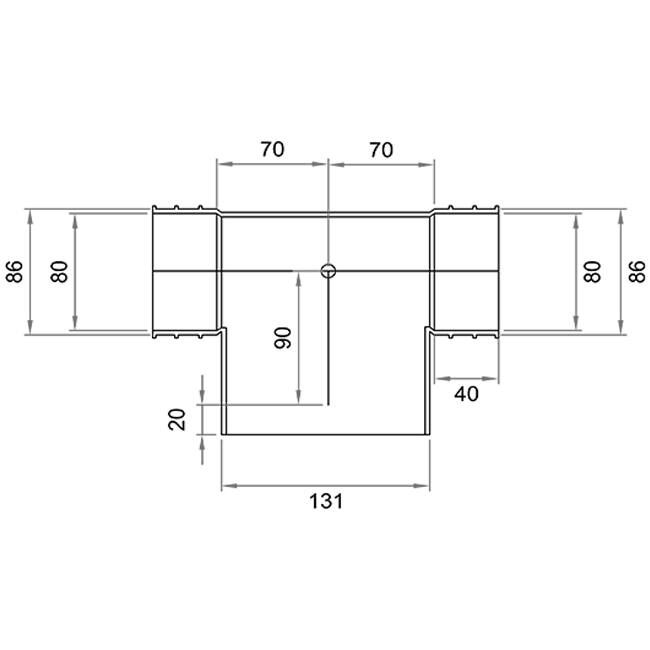

Wavin Ventiza T-stück PVC oval 195x90x70 mm mit Durchmesser 125 mm M/M/M

Dieses PVC-T-Stück mit einem 90-Grad-Winkel und den Maßen 195 mm x 90 mm (oval) verfügt an allen drei Seiten über eine Klebemuffenverbindung, die direkt über ein Rohr passt, ohne dass ein zusätzliches Verbindungsstück erforderlich ist, um es mit dem Einbauschacht zu koppeln. Der Anschluss an der Unterseite hat einen Durchmesser von 125 mm und eine funktionale Höhe von 70 mm.

Die ovalen Kanäle und Zubehörteile haben eine Einbauhöhe von nur 90 mm (Kanalthöhe 80 mm). Dadurch eignet sich das System nicht nur für Einbauanwendungen, sondern auch für die Montage in abgehängten Decken oder anderen platzbeschränkten Bereichen. Das robuste, schlagfeste PVC macht sie langlebig und widerstandsfähig gegen Belastungen während des Betongießens.

Einbaukanäle sind Lüftungskanäle, die in einem Boden oder Beton integriert werden, um die Luftverteilung oder -absaugung in Gebäuden zu ermöglichen. Diese flexiblen Produkte sind so konzipiert, dass sie unsichtbar sind, und werden häufig in Neubau- und Renovierungsprojekten verwendet. Darüber hinaus kann ein Einbaukanal in Wänden, Böden und/oder Decken eingesetzt werden. In Kombination mit einem geraden Einbaukanal und verschiedenen Zubehörteilen kann ein Lüftungskanal nach Wunsch angelegt werden. Es gibt sowohl runde als auch rechteckige Einbaukanäle. Zu den Vorteilen von Einbaukanälen gehören: ein effizienter Luftstrom, Platzersparnis, Geräuschreduzierung und Flexibilität im Design.

Kanäle und Zubehör: Luftdichtheit und Langlebigkeit

Die Kanäle und Zubehörteile erfüllen die höchste Luftdichtheitsklasse, ATC1, wie in NEN-EN 17192:2019 festgelegt. Dies bedeutet, dass das System dreimal luftdichter ist als Systeme mit ATC2, was der LUKA-Luftdichtheitsklasse D entspricht. Diese hohe Luftdichtheit verbessert sowohl die Energieeffizienz als auch die Luftqualität.

Vorteile einer niedrigen Wandrauheit

Dank der geringen Wandrauheit von PVC lagern sich weniger Verschmutzungen ab, und die Reibungsverluste sind minimal. PVC hat von allen Lüftungskanälen die geringste Wandrauheit, was zu einem optimalen Luftstrom beiträgt. Flexible Kanäle hingegen haben die höchste Wandrauheit, zeichnen sich jedoch durch ihre Flexibilität aus.

Starke und zuverlässige Verbindungen

Ein einzigartiges Merkmal des Systems sind die zusätzlichen Rippen um die Klebemuffe. Diese Rippen verbessern die Haftung und sorgen für eine stärkere Verbindung, die beim Betongießen unerlässlich ist.

Langlebig und einfach zu installieren

Die Kanäle sind zu 100 % recycelbar, was zu umweltfreundlichen Bauweisen beiträgt. Die Verwendung von Klebeverbindungen ermöglicht eine schnelle und einfache Installation, die sowohl Zeit als auch Kosten spart.

Marke	Wavin
Categorie	PVC-Klapprinnen oval 195x80
GTIN	8712148598647
Artikelnummer Lieferant	3172819127
Artikel Nummer	19710015

Spezifikationen

Kategorie Code	245
Ausführung	sonstige
Werkstoff des Kanals	Kunststoff
Werkstoffgüte Kanal	Polyvinylchlorid (PVC)
Wandstärke Kanal	2.8 mm
Produktionsart	nahtlos
Oberflächenschutz außen	unbehandelt
Oberflächenschutz innen	unbehandelt
Perforierte Innenwand	Nein
Außenfarbe	blau
Ausführungsform	T-Stück
Nenndurchmesser Kanal, Anschluss 1	195 mm
Anschluss 1	Klebemuffe
Nenndurchmesser Kanal, Anschluss 2	125 mm
Anschluss 2	Klebemuffe
Nenndurchmesser Kanal, Anschluss 3	195 mm
Anschluss 3	Klebemuffe
Mit Aufschiebeprofil	Nein
Mit Aufschiebeklemme	Nein
Mit vormontierter Dichtung	Nein
Winkel	90 °
Arbeitslänge Anschluss 1	70 mm
Arbeitslänge Anschluss 2	90 mm
Arbeitslänge Anschluss 3	70 mm
Einstecklänge Anschluss 1	40 mm
Einstecklänge Anschluss 2	40 mm
Einstecklänge Anschluss 3	40 mm
Luftdichtheitsklasse nach EN 1751	D
Einbettbar in Beton	Ja
Wärmedurchlasswiderstand Rd	60 (m²⋅K)/W
Antibakterielle Behandlung	Nein
Antistatische Ausführung	Nein
