Pluspunkte

Schlagfestes PVC
100% recycelbar
Einfache Installation
Luftdichtheitsklasse ATC1

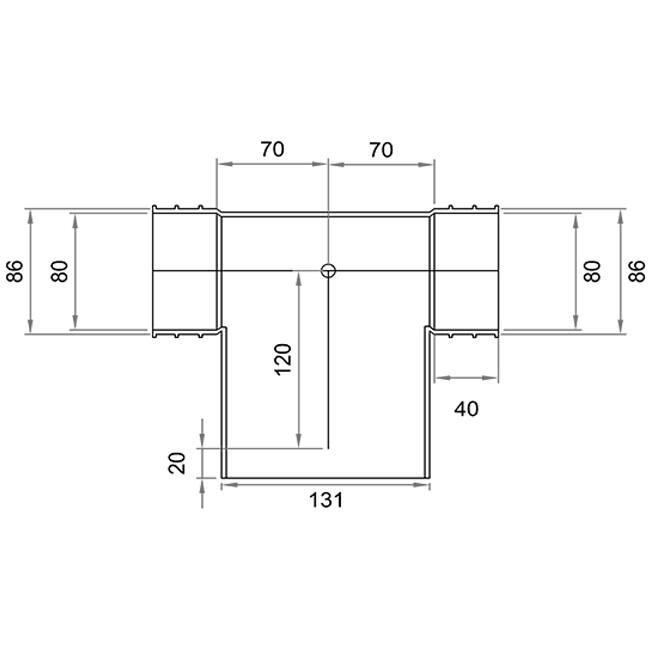

Wavin Ventiza T-Stück PVC oval 195x80x100 mm mit Durchmesser 125 mm M/M/M

Dieses PVC T-Stück in 90 Grad mit den Abmessungen 195mm x 80mm (oval) hat an allen 3 Seiten einen Klemmuffenanschluss, der direkt über ein Kanal passt, ohne dass ein zusätzliches Verbindungsstück erforderlich ist, um es mit dem Einbaukanal zu verbinden. Der Anschluss an der Unterseite hat einen Durchmesser von 125mm mit einer effektiven Höhe von 100mm.

Die ovalen Kanäle und Zubehörteile haben eine Einbauhöhe von nur 90 mm (Kanalhöhe 80 mm). Dies macht das System nicht nur für Einbauanwendungen geeignet, sondern auch für die Montage in abgehängten Decken oder anderen Platzbeschränkungen. Das robuste schlagfeste PVC macht sie langlebig und widerstandsfähig gegen die Belastungen während des Betonierens.

Einbaukanäle sind Lüftungskanäle, die in einem Boden oder in Beton integriert werden, um die Luftverteilung oder -absaugung in Gebäuden zu ermöglichen. Diese flexiblen Produkte sind so konzipiert, dass sie unsichtbar sind und werden häufig in Neubau- und Renovierungsprojekten eingesetzt. Darüber hinaus kann ein Einbaukanal in Wänden, Böden und/oder Decken verwendet werden. In Kombination mit einem geraden Einbaukanal und verschiedenen Zubehörteilen kann ein Lüftungskanal nach Wunsch verlegt werden. Es gibt sowohl runde als auch rechteckige Einbaukanäle. Einige Vorteile von Einbaukanälen sind: ein effizienter Luftstrom, Platzersparnis, Geräuschreduzierung und Flexibilität im Design.

Kanäle und Zubehörteile: Luftdichtheit und Langlebigkeit

Die Kanäle und Zubehörteile erfüllen die höchste Luftdichtheitsklasse, ATC1, wie in NEN-EN 17192:2019 festgelegt. Das bedeutet, dass das System dreimal so luftdicht ist wie Systeme mit ATC2, was der LUKA Luftdichtheitsklasse D entspricht. Diese hohe Luftdichtheit verbessert sowohl die Energieeffizienz als auch die Luftqualität.

Vorteile der niedrigen Wandrauhigkeit

Dank der niedrigen Wandrauhigkeit von PVC gibt es weniger Schmutzablagerungen und die Reibungsverluste sind minimal. PVC hat von allen Lüftungskanälen die niedrigste Wandrauhigkeit, was zu einem optimalen Luftstrom beiträgt. Flexible Kanäle hingegen haben die höchste Wandrauhigkeit, obwohl sie in Flexibilität glänzen.

Starke und zuverlässige Verbindungen

Ein einzigartiges Merkmal des Systems ist das Vorhandensein zusätzlicher Rippen rund um die Klemmuffe. Diese Rippen verbessern den Halt und sorgen für eine stärkere Verbindung, was während des Betonierens entscheidend ist.

Nachhaltig und einfach zu installieren

Die Kanäle sind zu 100% recycelbar, was zu umweltfreundlichen Bau Lösungen beiträgt. Die Verwendung von Klebeverbindungen macht die Installation schnell und einfach, was sowohl Zeit als auch Kosten spart.

Marke	Wavin
Categorie	PVC-Klapprinnen oval 195x80
GTIN	8712148598654
Artikelnummer Lieferant	3172819121
Artikel Nummer	19710016

Spezifikationen

Kategorie Code	245
Ausführung	sonstige
Werkstoff des Kanals	Kunststoff
Werkstoffgüte Kanal	Polyvinylchlorid (PVC)
Wandstärke Kanal	2.8 mm
Produktionsart	nahtlos
Oberflächenschutz außen	unbehandelt
Oberflächenschutz innen	unbehandelt
Perforierte Innenwand	Nein
Außenfarbe	blau
Ausführungsform	T-Stück
Nenndurchmesser Kanal, Anschluss 1	195 mm
Anschluss 1	Klebemuffe
Nenndurchmesser Kanal, Anschluss 2	125 mm
Anschluss 2	Klebemuffe
Nenndurchmesser Kanal, Anschluss 3	195 mm
Anschluss 3	Klebemuffe
Mit Aufschiebeprofil	Nein
Mit Aufschiebeklemme	Nein
Mit vormontierter Dichtung	Nein
Winkel	90 °
Arbeitslänge Anschluss 1	70 mm
Arbeitslänge Anschluss 2	100 mm
Arbeitslänge Anschluss 3	70 mm
Einstecklänge Anschluss 1	40 mm
Einstecklänge Anschluss 2	40 mm
Einstecklänge Anschluss 3	40 mm
Luftdichtheitsklasse nach EN 1751	D
Einbettbar in Beton	Ja
Wärmedurchlasswiderstand Rd	60 (m²⋅K)/W
Antibakterielle Behandlung	Nein
Antistatische Ausführung	Nein
