Pluspunkte

Thermische und geräuschreduzierende Lösung
Laserschnitt
Isolierung 9mm
Anschluss der Platine

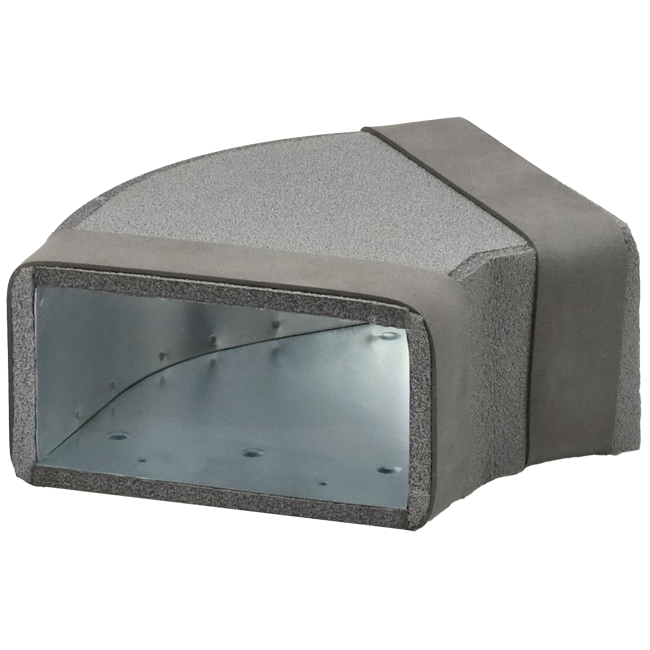

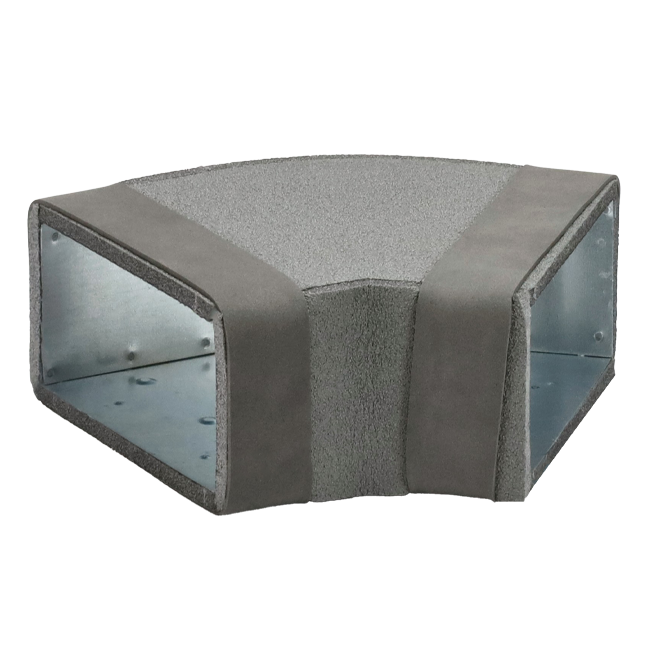

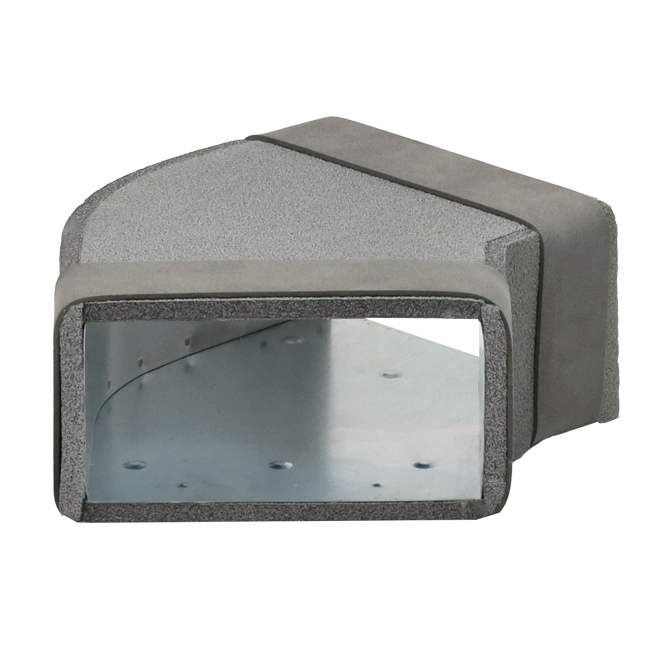

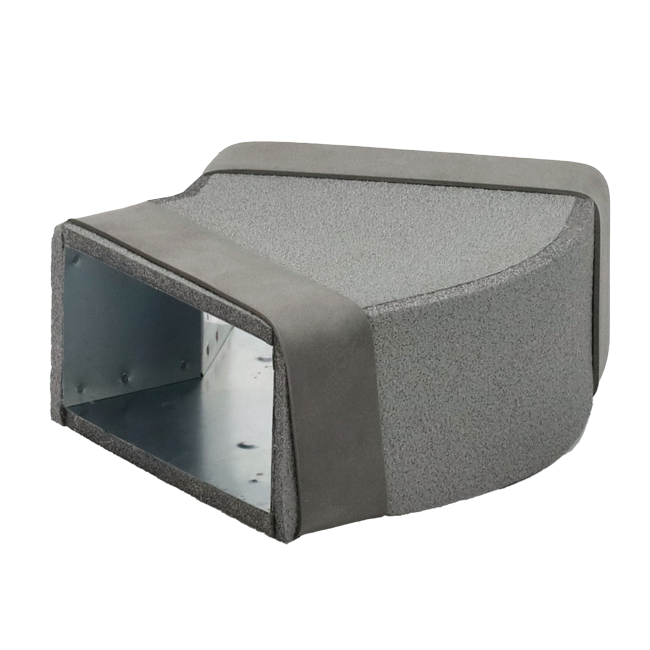

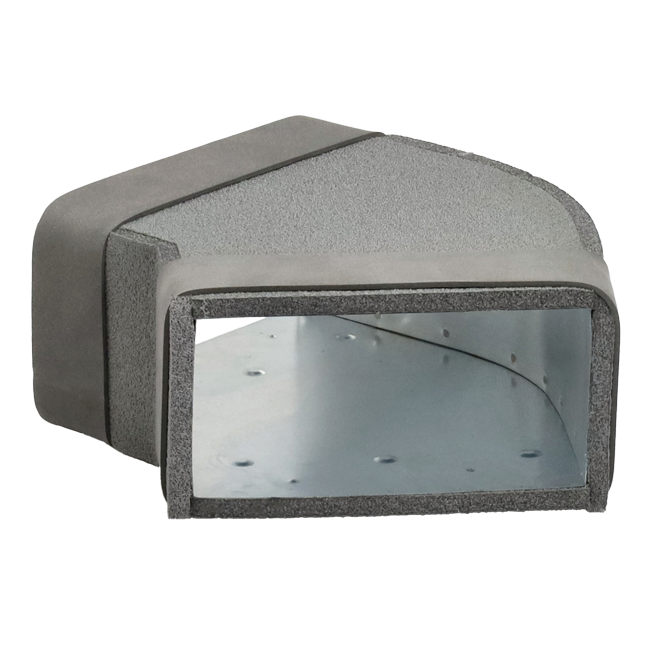

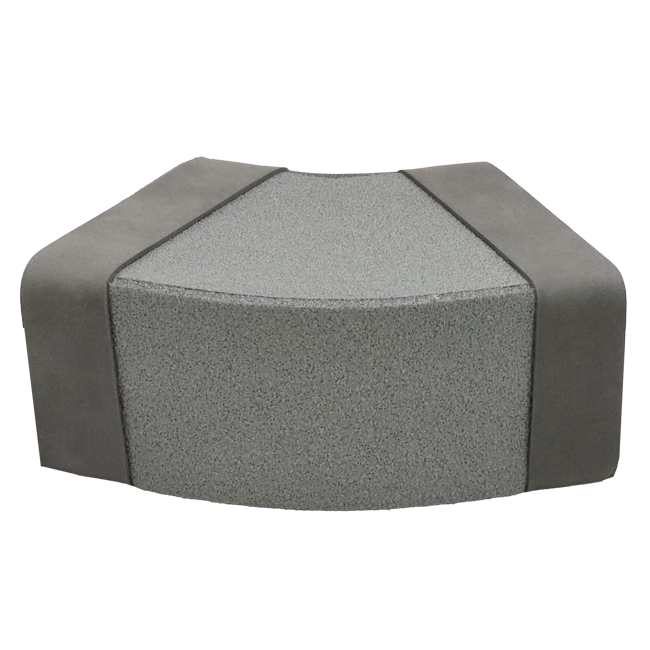

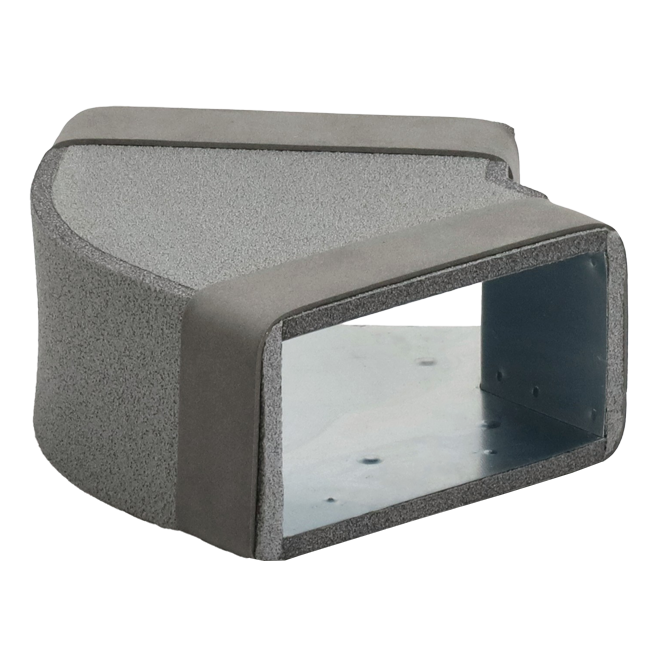

Verzinktes isoliertes 45-Grad-Bogenstück - 170mm x 80mm

Dieses verzinkte isolierte 45-Grad-Bogenstück mit den Maßen 170mm x 80mm hat ein Einlassende, das direkt über einen Kanal fällt, ohne dass ein zusätzliches Verbindungsstück erforderlich ist, um das Bogenstück mit einem Einlasskanal zu verbinden.

Einlasskanäle sind Lüftungskanäle, die in einen Boden oder Beton integriert werden, um die Luftverteilung oder -absaugung in Gebäuden zu ermöglichen. Diese flexiblen Produkte sind so konzipiert, dass sie unsichtbar sind, und werden häufig bei Neubauten und Renovierungsprojekten verwendet. Außerdem kann ein Ansaugkanal in Wänden, Böden und/oder Decken eingesetzt werden. Kombiniert mit einem geraden Kanal und verschiedenen Formteilen kann ein Lüftungskanal nach Bedarf erstellt werden. Es sind sowohl runde als auch rechteckige Kanäle erhältlich. Einige der Vorteile von Einsturzkanälen sind: effizienter Luftstrom, Platzersparnis, Geräuschreduzierung und Designflexibilität.

Produktspezifikationen

Unsere isolierten Einsturzkanäle sind speziell für den Einsatz im Wohnungsbau und in wohnungsähnlichen Böden konzipiert. Darüber hinaus werden diese langlebigen Produkte aus hochwertigem verzinktem Stahl hergestellt. Dieser Stahl ist mit einem korrosionsbeständigen Zinküberzug versehen, der nach dem bewährten Sendzimir-Verfahren aufgebracht wird, bei dem ein beidseitiger Zinküberzug aufgebracht wird. Dies garantiert einen robusten und dauerhaften Korrosionsschutz gemäß den Normen NEN-EN 10346 und NEN-EN 10143.

Abhängig von den Abmessungen des Luftkanals wählen wir die am besten geeignete Blechstärke, um Stärke und Funktionalität zu gewährleisten. Für Kanäle mit den Abmessungen 170x80 mm wird eine Blechstärke von 0,5 mm verwendet, während die größeren Abmessungen wie 220x80 mm und 300x80 mm mit einem 0,6 mm starken Blech ausgeführt werden. Die Querverbindungen in den rechteckigen Einzugskanälen sind als Schiebeverbindungen mit einem Kupplungsstück ausgeführt. Diese Verbindungen werden mit selbstbohrenden Schrauben sicher befestigt. Um das Eindringen von Wasser oder Zement in den Luftkanal zu verhindern, werden die Fugen mit PVC-Band abgedichtet. Längsverbindungen werden als Flansch- oder Punktschweißverbindung ausgeführt. Diese Eigenschaften machen unsere verzinkten, faltbaren Luftkanäle zu einer zuverlässigen Wahl für Bauprojekte, bei denen Langlebigkeit und Qualität an erster Stelle stehen.

Marke	Econox
Categorie	Thermoduct Flachkanal 170x80mm
GTIN	8719544284617
Artikelnummer Lieferant	10064039
Artikel Nummer	10064039

Spezifikationen

Kategorie Code	204
Ausführung	außen isolierter Kanal
Werkstoff des Kanals	Stahl
Werkstoffgüte Kanal	sonstige
Wandstärke Kanal	0.5 mm
Werkstoff der Isolation	sonstige
Isolierstärke	9 mm
Oberflächenschutz außen	sendzimirverzinkt
Oberflächenschutz innen	sendzimirverzinkt
Außenfarbe	grau
Nennbreite Kanal	172 mm
Nennhöhe Kanal	82 mm
Anschluss 1	Einschubende
Anschluss 2	Einschubende
Ausführung Außenbogen	glatter Bogen
Ausführung Innenbogen	glatter Bogen
Richtungsänderung	horizontal
Winkel des Bogens	45 °
Länge Anschluss 1	115 mm
Arbeitslänge Anschluss 1	75 mm
Länge Anschluss 2	115 mm
Arbeitslänge Anschluss 2	75 mm
Max. Überdruck	1000 Pa
Luftdichtheitsklasse nach EN 1751	C
Einbettbar in Beton	Ja
