Verzinkt
45-Grad-Biegung

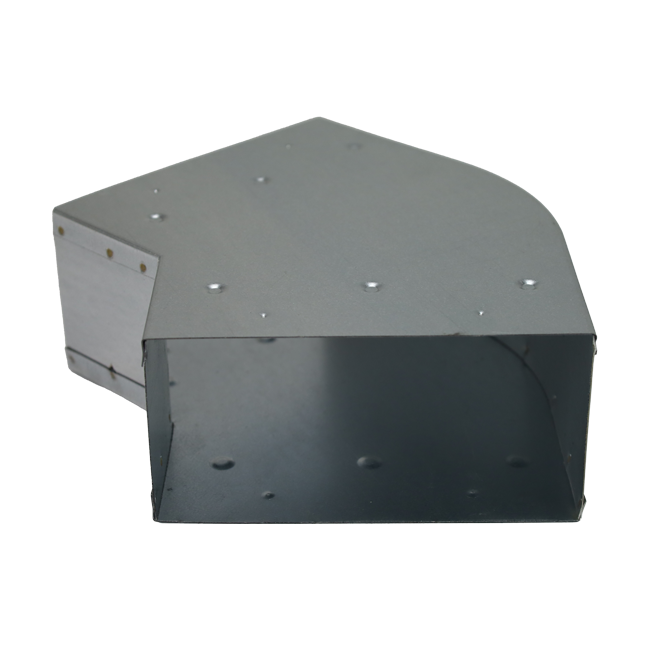

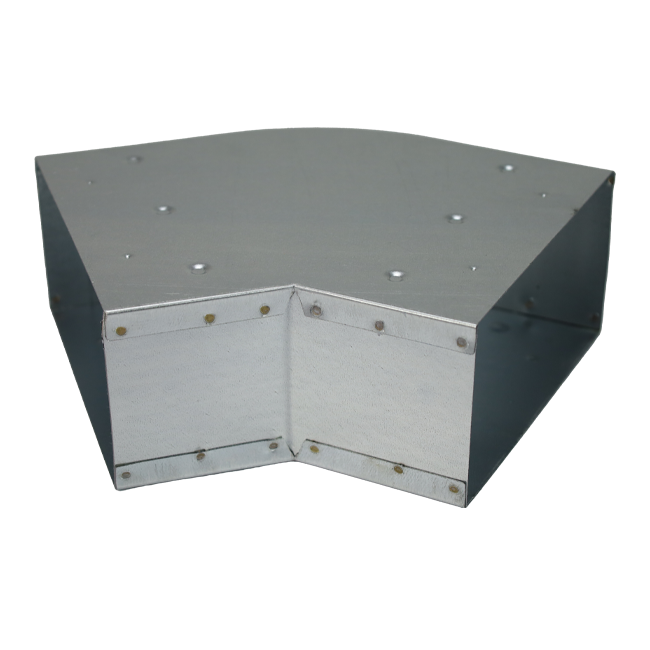

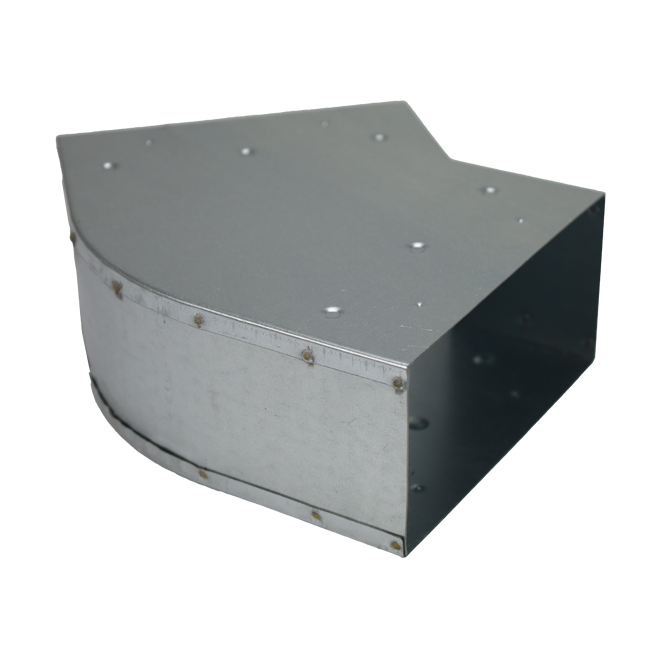

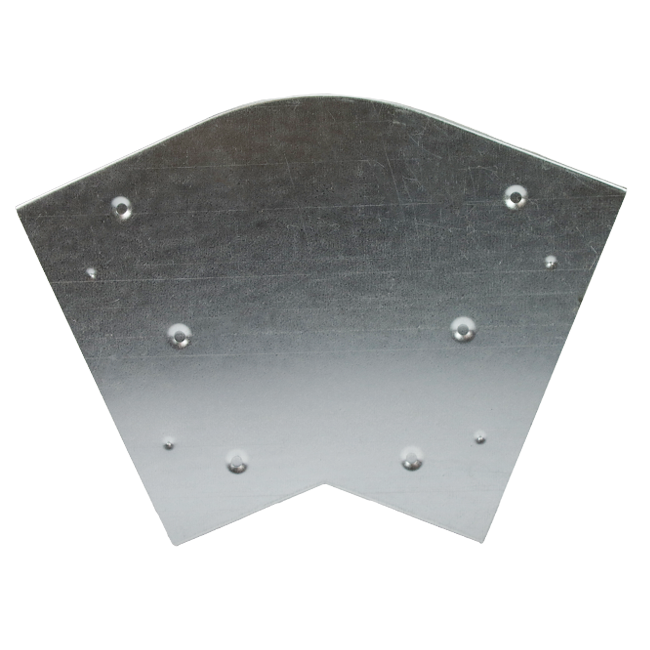

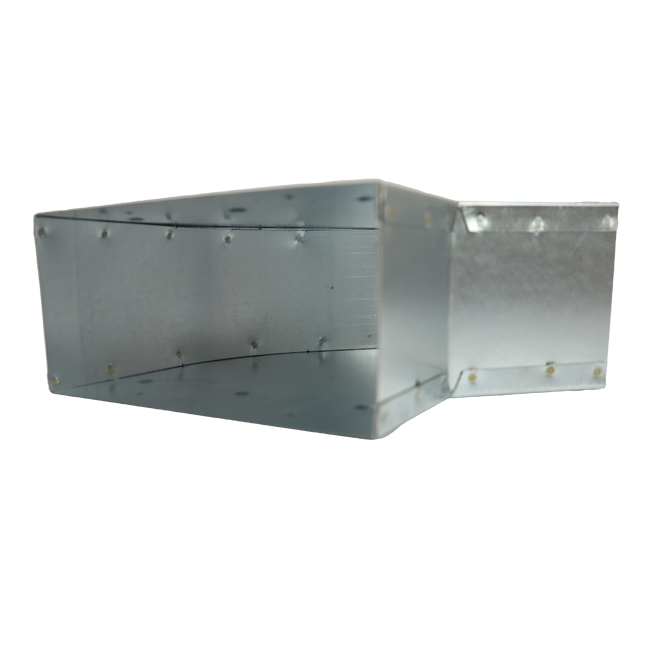

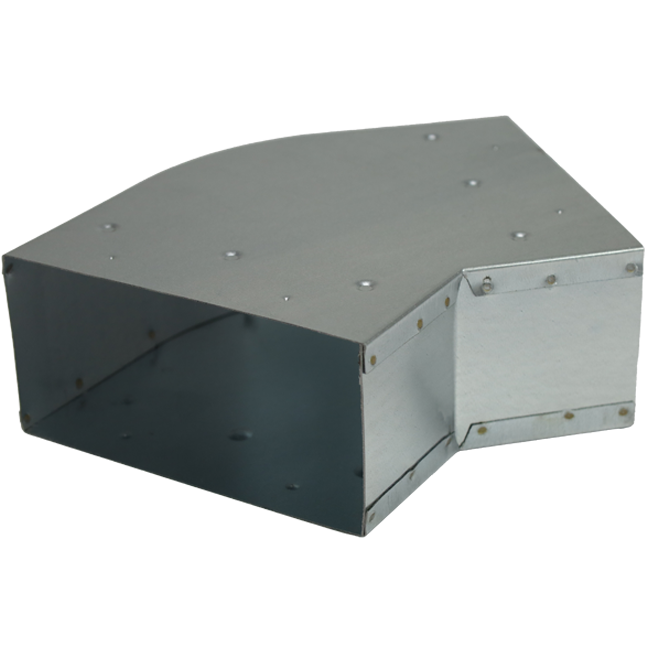

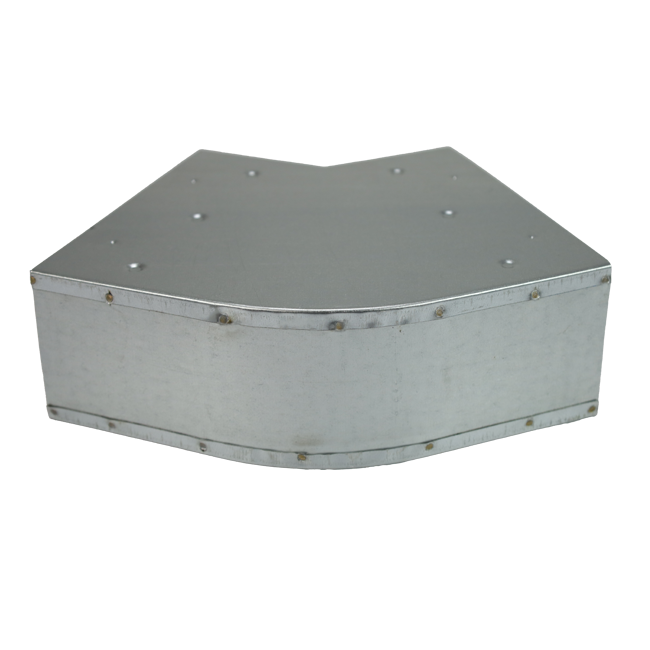

Verzinkter Bogen 45 Grad Abmessungen 220x80 mm

Der verzinkte 45-Grad-Bogen mit den Maßen 220x80 mm hat ein Einlassende, das direkt über ein Rohr fällt, ohne dass ein zusätzliches Verbindungsstück zum Anschluss des Bogens an ein Einlassrohr erforderlich ist.

Einlässe sind Lüftungskanäle, die in einen Boden oder Beton integriert werden, um die Luftverteilung oder -absaugung in Gebäuden zu ermöglichen. Diese flexiblen Produkte sind so konzipiert, dass sie unsichtbar sind, und werden meist bei Neubauten und Renovierungsprojekten eingesetzt. Außerdem kann ein Ansaugkanal in Wänden, Böden und/oder Decken verwendet werden. Kombiniert mit einem geraden Kanal und verschiedenen Formstücken kann ein Lüftungskanal nach Bedarf gebaut werden. Es gibt sowohl runde als auch rechteckige Kanalsysteme. Zu den Vorteilen von Kanälen gehören: effizienter Luftstrom, Platzersparnis, Geräuschreduzierung und Designflexibilität.

Produktspezifikationen

Unsere Zuluftkanäle sind speziell für den Einsatz im Wohnungsbau und in wohnungsbauähnlichen Böden konzipiert. Darüber hinaus werden diese langlebigen Produkte aus hochwertigem verzinktem Stahl hergestellt. Dieser Stahl ist mit einem korrosionsbeständigen Zinküberzug versehen, der nach dem bewährten Sendzimir-Verfahren aufgetragen wird, bei dem eine beidseitige Zinkschicht aufgebracht wird. Dies garantiert einen robusten und dauerhaften Schutz gegen Korrosion gemäß den Normen NEN-EN 10346 und NEN-EN 10143.

Abhängig von den Abmessungen des Luftkanals wählen wir die am besten geeignete Blechdicke, um Robustheit und Funktionalität zu gewährleisten. Für Kanäle in der Größe 170x80 mm wird eine Blechdicke von 0,5 mm verwendet, während die größeren Größen wie 220x80 mm mm und 300x80 mm in einem 0,6 mm dicken Blech ausgeführt werden. Die Querverbindungen in den rechteckigen Schüttkanälen sind als Schiebeverbindungen mit einem Kupplungsstück ausgeführt. Diese Verbindungen werden mit selbstbohrenden Schrauben sicher befestigt. Um das Eindringen von Wasser oder Zement in den Luftkanal zu verhindern, werden die Fugen mit PVC-Band abgedichtet. Längsverbindungen werden als Flansch- oder Punktschweißverbindung ausgeführt. Diese Eigenschaften machen unsere verzinkten Faltlüftungsrohre zu einer zuverlässigen Wahl für Bauprojekte, bei denen Langlebigkeit und Qualität an erster Stelle stehen.

Marke	Econox
Categorie	Flachkanal 220x80mm
GTIN	8719544040268
Artikelnummer Lieferant	10062022
Artikel Nummer	10062022

Spezifikationen

Kategorie Code	179
Ausführung	unisolierter Kanal
Werkstoff des Kanals	Stahl
Werkstoffgüte Kanal	sonstige
Wandstärke Kanal	0.5 mm
Oberflächenschutz außen	sendzimirverzinkt
Oberflächenschutz innen	sendzimirverzinkt
Außenfarbe	Zink
Nennbreite Kanal	220 mm
Nennhöhe Kanal	82 mm
Anschluss 1	Einschubende
Anschluss 2	Einschubende
Ausführung Außenbogen	glatter Bogen
Ausführung Innenbogen	glatter Bogen
Richtungsänderung	horizontal
Winkel des Bogens	45 °
Länge Anschluss 1	165 mm
Arbeitslänge Anschluss 1	121 mm
Länge Anschluss 2	165 mm
Arbeitslänge Anschluss 2	120 mm
Max. Überdruck	1000 Pa
Luftdichtheitsklasse nach EN 1751	C
Einbettbar in Beton	Ja
