Pluspunkte

Thermischer Wirkungsgrad bis zu 91,7%
Energieetikett A+
Automatische Kühlung mit Außenluft
Montage an der Decke, an der Wand oder am Boden

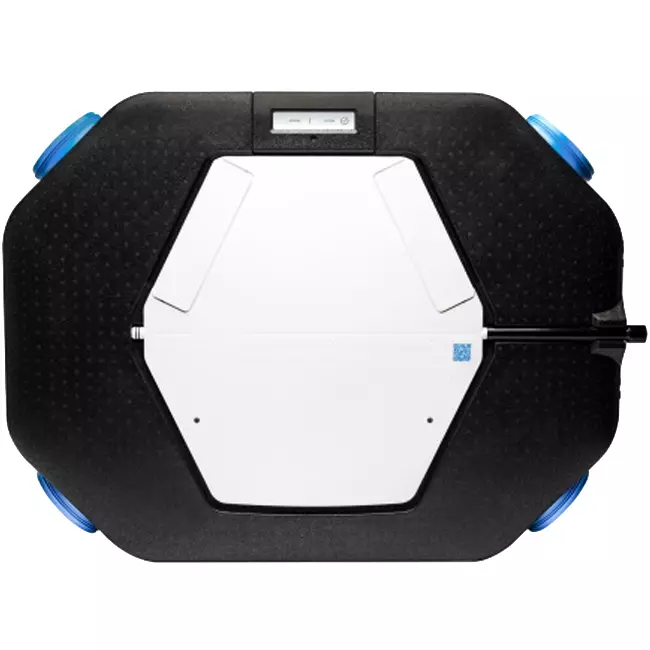

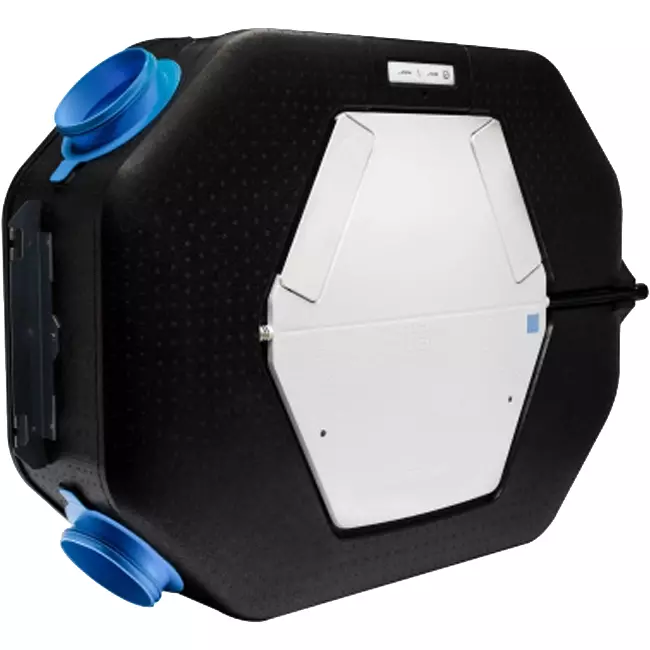

Orcon WTW HRC-360-OptiAir-Eco

Das Orcon HRC-360 OptiAir Eco ist ein kontrolliertes Wohnraumlüftungssystem mit Wärmerückgewinnung für größere Einfamilienhäuser und Wohnungen mit höherem Lüftungsbedarf. Das System arbeitet bedarfsgesteuert und gewinnt die Wärme aus der Abluft zurück, um die frische Außenluft vorzuwärmen. Mit einer maximalen Leistung von 360 m³/h und einem thermischen Wirkungsgrad von 89,5 % ist dieses Gerät die leistungsstärkere Ausführung innerhalb der OptiAir Eco-Reihe. Wie die 260er-Version ist auch die Eco-Ausführung mit einer Umschaltfunktion gegen Frostschutz ohne separaten Vorwärmer ausgestattet.

Vorteile und Funktionen

360 m³/h Kapazität für größere Wohnräume: Der HRC-360 OptiAir Eco belüftet Räume mit höherem Luftvolumenbedarf, wie z. B. größere Einfamilienhäuser oder mehrstöckige Wohnungen.
Thermischer Wirkungsgrad von 89,5 % und Energieeffizienzklasse A (A+ mit zusätzlichem Sensor): Das System gibt nahezu die gesamte Wärme der Abluft an die einströmende Frischluft zurück, was den Heizenergiebedarf dauerhaft reduziert.
Modulierbare 100 % Bypass-Funktion für passives Kühlen: An warmen Sommernächten öffnet der Bypass vollständig, sodass kühle Außenluft direkt in das Gebäude strömt, ohne den Wärmetauscher zu passieren.
Konstante Volumenregelung mit einer Genauigkeit von bis zu 1 %: Der Luftstrom bleibt unabhängig vom Widerstand im Kanalsystem stabil, sodass jeder Raum die passende Luftmenge erhält.

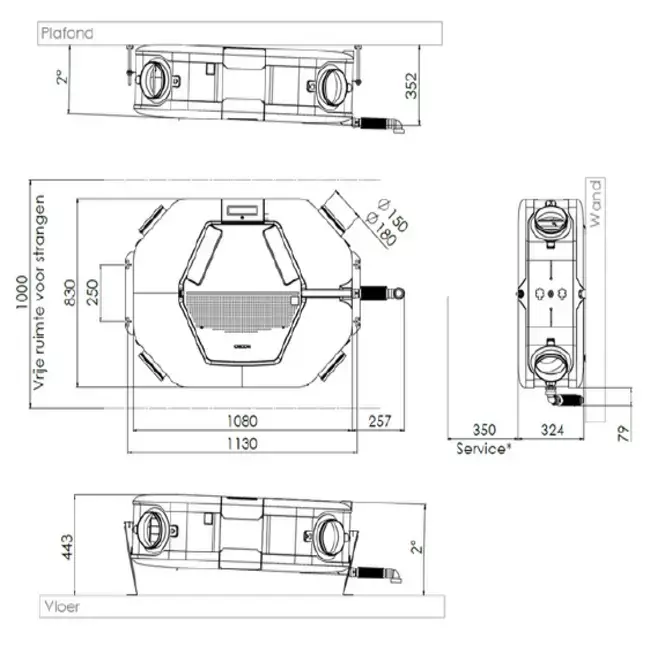

Drei Montageoptionen in einem kompakten Gerät: Das Gerät (1070 x 830 x 320 mm, 23 kg) ist für Decken-, Wand- und Bodenmontage geeignet und somit flexibel in verschiedenen Bausituationen einsetzbar.
Erweiterbar mit kabelloser RF-Steuerung: Schließen Sie CO2-Sensoren, Feuchtigkeitssensoren oder ein HRC Display kabellos an, um die bedarfsgerechte Steuerung pro Raum einzustellen und die Energieeffizienzklasse A+ zu erreichen.

Leistungsstarke Lüftung mit geringem Verbrauch

Bei einer maximalen Leistung von 360 m³/h verbraucht der HRC-360 OptiAir Eco lediglich 85 W. Die Filterklasse ePM1 70 % auf der Zuluftseite filtert Feinstaub aus der Außenluft, was zu einem gesünderen Raumklima beiträgt. Aufgrund der bedarfsgesteuerten Betriebsweise läuft das System die meiste Zeit mit niedriger Drehzahl, was sowohl den Energieverbrauch als auch den Geräuschpegel im Vergleich zu einem durchgehend mit Volllast betriebenen System reduziert.

Installation, Wartung und Einsatzbereiche

Der HRC-360 OptiAir Eco eignet sich für Neubauten und Renovierungsprojekte mit hohem Lüftungsbedarf. Der Kanalanschluss misst 4 x 180 mm und ist auf größere Kanaldurchmesser ausgelegt, wie sie bei geräumigeren Wohngebäuden üblich sind. Das Gerät wird mit geerdetem Netzkabel geliefert. Die Standardmontage ist an der Decke, durch separate Wand- oder Bodensets kann die Installationsflexibilität erweitert werden. Alle Filter und wartungsrelevanten Bauteile sind zugänglich, ohne das Gerät demontieren oder von der Decke abnehmen zu müssen. Die Luftmenge pro Lüftungsposition lässt sich über Dipschalter auf der Platine einstellen.

Marke	Orcon
Categorie	Alle Lüftungsanlagen mit Wärmerückgewinnung
GTIN	8720701078369
Artikelnummer Lieferant	22020300
Artikel Nummer	19130028

Spezifikationen

Kategorie Code	218
Werkstoff des Gehäuses	Kunststoff
Werkstoffgüte des Gehäuses	Expandiertes Polypropylen (EPP)
Material Wärmetauscher	Kunststoff
Geeignet für Wandmontage	Ja
Geeignet für Deckenmontage	Ja
Geeignet für Bodenmontage	Ja
Geeignet für die Montage in abgehängten Decken	Ja
Geeignet für Dachbodenmontage	Ja
Ausrichtung	links/rechts (wechselbar)
Max. Luftmenge bei 50 Pa	360 m³/h
Max. Luftmenge bei 100 Pa	360 m³/h
Max. Luftmenge bei 150 Pa	360 m³/h
Max. Luftmenge bei 200 Pa	360 m³/h
Max. Luftmenge bei 250 Pa	360 m³/h
Max. Luftmenge bei 300 Pa	360 m³/h
Schallleistungspegel nach 1254/2014/EU	50 dB(A)
Leistungsaufnahme bei max. Luftmenge bei 100 Pa	108 W
Thermischer Ertrag bei 70 % Luftmenge bei 50 Pa	89.5 %
Motortyp	EC (elektronisch kommutiert)
Spannung	230 V
Frequenz	50 Hz
Anzahl der Phasen	1
Absicherung des Gerätes	6 A
Mit thermischem Überlastschutz	Nein
Elektrischer Anschluss	Anschlusskabel mit Schutzkontaktstecker
Energieeffizienzklasse nach 1253/2014/EU	A
Ausführung des Schalters	sonstige
Mit digitalem Display	Nein
Mit kabelgebundener Kontrolleinheit	Nein
Geeignet für kabelgebundene Kontrolleinheit	Nein
Mit drahtloser Fernbedienung	Nein
Geeignet für drahtlose Fernbedienung	Ja
Unterstützt Protokoll für Modbus	Ja
Bedienung über App	Nein
Mit Zonenregler	Nein
Geeignet für Zonenregler	Ja
Mit Heizelement	Nein
Mit VOC-Sensor	Nein
Geeignet für zusätzlichen VOC-Sensor	Nein
Mit externem Feuchtigkeitssensor (RH)	Nein
Mit internen Feuchtigkeitssensor (RH)	Ja
Geeignet für (extra) Feuchtigkeitssensor (RH)	Ja
Mit internem Kohlenstoffdioxid (CO2)-Sensor	Nein
Geeignet für (extra) Kohlenstoffdioxid (CO2) Sensor	Ja
Geeignet für den Anschluss an die Zentralheizung	Nein
Mit Bypass	Ja
Mit konstanter Druckregelung	Nein
Mit Konstantvolumenstromregler	Ja
Art des Frostschutzes	sonstige
Nenndurchmesser Kanal (min)	180 mm
Nenndurchmesser Kanal (max)	180 mm
Anzahl der Außenluftanschlüsse (AUL) gemäß EN 13141-7	1
Anzahl der Zuluftanschlüsse (ZUL) gemäß EN 13141-7	1
Anzahl der Abluftanschlüsse (ABL) nach EN 13141-7	1
Anzahl der Fortluftanschlüsse (FOL) nach EN 13141-7	1
Anschlüsse Außenluft (AUL)	Einschubende
Anschlüsse Zuluft (ZUL)	Einschubende
Anschlüsse Abluft (ABL)	Einschubende
Anschlüsse Fortluft (FOL)	Einschubende
Versorgungsfilter nach ISO 16890-1:2016	ISO ePM1
Wirkungsgrad des Versorgungsfilters nach ISO 16890-1:2016	70 %
Abluftfilter nach ISO 16890-1:2016	ISO Coarse
Effizienz des Abluftfilters nach ISO 16890-1:2016	65 %
Höhe	830 mm
Breite	1080 mm
Tiefe	324 mm
Schutzart (IP)	IP30
Gewicht	23.88 kg
Wärmerückgewinnung über	Kreuzgegenstromwärmetauscher
