Pluspunkte

Der kompakteste Ventilator auf dem Markt
Eingebauter Feuchtigkeitssensor als Standard
Der leiseste in seiner Klasse
Erweiterbar mit RF-Sensoren

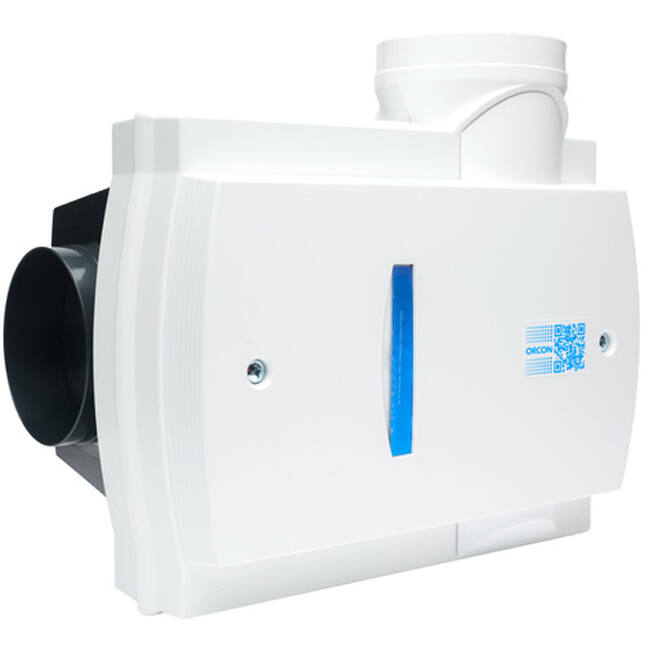

Orcon Compact-10RH

Der Orcon Compact-10RH ist ein mechanischer Wohnraumlüfter mit integriertem Feuchtigkeitssensor, entwickelt für den Austausch und die Renovierung in Bestandsgebäuden. Das Gerät erkennt Feuchtigkeitsanstiege im Wohnraum und schaltet automatisch ein, sodass genau dann mehr belüftet wird, wenn es erforderlich ist. Mit Abmessungen von 360 x 280 x 278 mm ist er der kompakteste Wohnraumlüfter seiner Klasse und passt selbst in die engsten Einbausituationen.

Vorteile und Funktionen

Integrierter Feuchtigkeitssensor: Der Sensor misst kontinuierlich die Luftfeuchtigkeit und schaltet das Gerät bei schneller Feuchtigkeitszunahme, z. B. nach dem Duschen oder Kochen, automatisch in eine höhere Lüftungsstufe.
Kompaktestes Gerät seiner Klasse: Mit einer Tiefe von nur 27,8 cm passt der Compact-10RH in Einbausituationen, in denen andere Geräte nicht untergebracht werden können, was Renovierung und Austausch deutlich vereinfacht.
Erweiterbar auf vollständige Bedarfsteuerung: Fügen Sie drahtlos über RF einen CO2-Sensor, Feuchtigkeitssensor oder Bewegungssensor hinzu – ganz ohne zusätzliche feste Verkabelung – um das Energielabel auf B zu heben.
Flexible Anschlussmöglichkeiten: Vier Anschlussöffnungen mit ø125 mm, inklusive eines Rückseitenanschlusses für die direkte Wandmontage, bieten Installationsfreiheit in unterschiedlichen Bausituationen.
Bis zu 40 Einstelloptionen: Über DIP-Schalter auf dem Platinenboard können Sie die Luftmenge pro Lüftungsstufe präzise auf die spezifische Wohnsituation anpassen.
Wartungsarm und einfach zu reinigen: Die Bajonettverschlussvorrichtung an der Vorderseite ermöglicht ein schnelles Öffnen des Geräts zur Inspektion oder Reinigung, ganz ohne Werkzeug.

Leise, kompakt und zuverlässig

Der Compact-10RH erreicht eine maximale Luftfördermenge von 355 m³/h bei 100 Pa und 320 m³/h bei 200 Pa, was für die vollständige mechanische Belüftung eines durchschnittlichen Einfamilienhauses ausreichend ist. Dank des verbesserten Motors ist das Gerät der leiseste Wohnraumlüfter seiner Klasse, was direkt zum Wohnkomfort beiträgt. Mit einem Gewicht von nur 3,5 kg lässt es sich von einer Person heben und positionieren.

Installation, Wartung und Anwendungsbereiche

Der Compact-10RH eignet sich hervorragend als Ersatz für veraltete Lüftungssysteme in Bestandsgebäuden. Das Gerät wird mit vier mitgelieferten Schrauben und Dübeln an Wand oder Decke befestigt. Das geerdete Netzkabel wird an eine normale Steckdose angeschlossen. Über die DIP-Schalter lassen sich alle Lüftungsstufen an die jeweilige Wohnsituation anpassen, mit bis zu 40 Kombinationen. Möchten Sie später auf bedarfsgesteuerte Steuerung mittels CO2- oder Feuchtigkeitssensoren erweitern, können diese drahtlos per RF verbunden werden, ohne Anpassungen an der Verkabelung. Die Wartung beschränkt sich auf eine regelmäßige Reinigung, für die das Gerät mittels Bajonettverschluss schnell zu öffnen ist.

Marke	Orcon
Categorie	Alle Lüftungsanlagen
GTIN	08720701072718
Artikelnummer Lieferant	21100070
Artikel Nummer	19130029

Spezifikationen

Kategorie Code	10
Max. Luftmenge bei 50 Pa	380 m³/h
Max. Luftmenge bei 100 Pa	355 m³/h
Max. Luftmenge bei 150 Pa	320 m³/h
Max. Luftmenge bei 200 Pa	280 m³/h
Max. Luftmenge bei 250 Pa	225 m³/h
Leistungsaufnahme bei max. Luftmenge bei 100 Pa	80 W
Frequenz der Versorgungsspannung (min)	50 Hz
Frequenz der Versorgungsspannung (max)	60 Hz
Versorgungsspannung (min)	220 V
Versorgungsspannung (max)	240 V
Max. Nennstrom	0.8 A
Schallleistungspegel	51 dB(A)
Motortyp	EC (elektronisch kommutiert)
Elektrischer Anschluss	Anschlusskabel mit Schutzkontaktstecker
Energieeffizienzklasse	E
Steuersignal	PWM
Art der Drehzahlregelung	3 Einstellungen
Ausführung des Schalters	sonstige
Mit drahtloser Fernbedienung	Nein
Geeignet für drahtlose Fernbedienung	Ja
Mit kabelgebundener Kontrolleinheit	Nein
Geeignet für kabelgebundene Kontrolleinheit	Nein
Geeignet für bedarfsgesteuerte Belüftung	Ja
Mit internen Feuchtigkeitssensor (RH)	Ja
Mit externem Feuchtigkeitssensor (RH)	Nein
Geeignet für (extra) Feuchtigkeitssensor (RH)	Nein
Mit internem Kohlenstoffdioxid (CO2)-Sensor	Nein
Mit externem Kohlenstoffdioxidsensor (CO2)	Nein
Geeignet für (extra) Kohlenstoffdioxid (CO2) Sensor	Ja
Erfasst flüchtige organische Verbindungen	Nein
Mit Drucksensor	Nein
Geeignet für (extra) Drucksensor	Nein
Mit Konstantvolumenstromregler	Nein
Mit Zonenregler	Nein
Geeignet für Zonenregler	Nein
Bedienung über App	Nein
Mit Bewegungsmelder	Nein
Geeignet für Bewegungsmelder	Ja
Luftstrom sensorgesteuert	Nein
Anzahl der Ansauganschlüsse	4
Max. Anzahl der Nasszonen	4
Anschluss	Einschubende
Nenndurchmesser Kanal, Saugseite	125 mm
Nenndurchmesser Kanal Abluft	125 mm
Nenndurchmesser Kanal Sanitäranschlüsse	125 mm
Nenndurchmesser Kanal Küchenanschlüsse	125 mm
Geeignet für Wandmontage	Ja
Geeignet für Deckenmontage	Ja
Geeignet für die Montage in abgehängten Decken	Ja
Geeignet für Dachbodenmontage	Ja
Geeignet für Bodenmontage	Ja
Geeignet für Pendelaufhängung	Ja
Montage horizontal	Ja
Montage vertikal	Ja
Anschluss Rückseite	Ja
Tiefe	335 mm
Höhe	280 mm
Breite	360 mm
Gewicht	3.77 kg
Werkstoff des Gehäuses	Kunststoff
