Pluspunkte

Eingebaute Feuchtigkeits- und CO2-Kontrolle

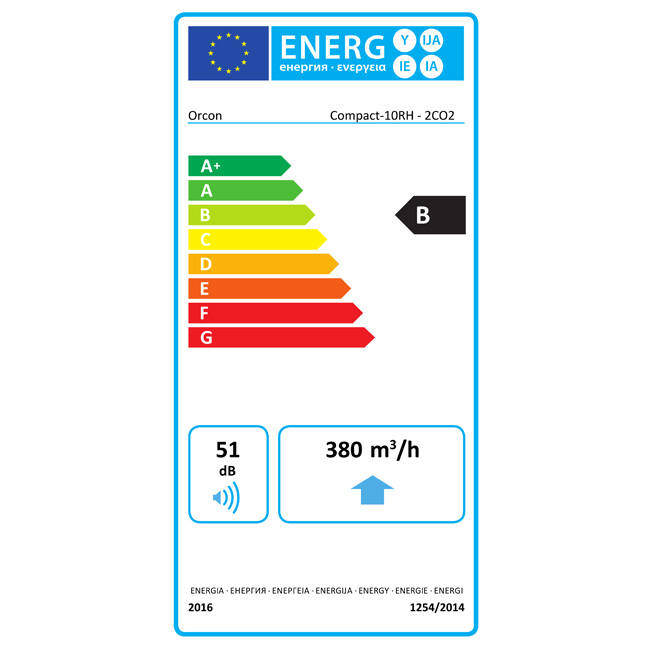

Energieetikett B Standard
Der kompakteste Ventilator auf dem Markt
2x CO2-Sensor direkt mitgeliefert

Orcon Compact-10RH + 2x CO2 Sensor

Der Orcon Compact-10RH + 2x CO2 Sensor ist ein mechanischer Wohnraumlüfter mit integrierter bedarfsabhängiger Steuerung auf Basis von Luftfeuchtigkeit und CO2. Das Gerät wurde für Renovierungen und den Austausch in bestehenden Wohngebäuden entwickelt und sorgt automatisch für Belüftung basierend auf der aktuellen Raumluftqualität. Der integrierte Feuchtigkeitssensor erkennt Anstiege der Luftfeuchtigkeit und schaltet das System unmittelbar ein. Die zwei mitgelieferten CO2-Sensoren messen die Luftqualität in verschiedenen Räumen und regeln den Luftstrom genau dann, wann er tatsächlich benötigt wird.

Vorteile und Funktionen

Kompakteste Abmessungen in seiner Klasse: Mit den Maßen 360 x 280 x 278 mm passt das Gerät selbst in engste Einbausituationen, was Renovierung und Austausch in bestehenden Gebäuden deutlich erleichtert.
Integrierter Feuchtigkeitssensor: misst kontinuierlich die Luftfeuchtigkeit und schaltet bei schnellem Feuchtigkeitsanstieg automatisch auf eine höhere Ventilationsstufe, etwa nach dem Duschen oder Kochen.
2x CO2-Sensor standardmäßig inklusive: Der CO2-Bedienungssensor 15RF sowie der CO2-Raumsensor 15RF sind im Lieferumfang enthalten und ermöglichen die bedarfsabhängige Steuerung basierend auf der CO2-Konzentration in mehreren Räumen gleichzeitig.
Energieeffizienzklasse B: Dank der kombinierten Feuchtigkeits- und CO2-Steuerung wird nur bei tatsächlichem Bedarf in erhöhter Leistung belüftet, was zu einem deutlich geringeren Energieverbrauch gegenüber Systemen ohne Bedarfsregelung führt.
Drahtlose RF-Kommunikation: Beide Sensoren koppeln kabellos mit dem Gerät, sodass keine zusätzliche feste Verkabelung zu den Sensoren erforderlich ist.
Wartungsarm und leicht zu reinigen: Der Bajonettverschluss an der Vorderseite ermöglicht ein schnelles Öffnen des Geräts zur Inspektion oder Reinigung, ganz ohne Werkzeug.

Leistungsstarke Belüftung zum richtigen Zeitpunkt

Der Compact-10RH 2x CO2 erreicht eine maximale Luftförderleistung von 355 m³/h bei 100 Pa und 320 m³/h bei 200 Pa, ausreichend für ein durchschnittliches Einfamilienhaus. Da das System bedarfsabhängig arbeitet, läuft der Ventilator nur dann mit erhöhter Kapazität, wenn die Feuchtigkeits- oder CO2-Werte dies erfordern. In der Praxis bedeutet das, dass der Ventilator den Großteil des Tages leise und energieeffizient im Hintergrund arbeitet. Sobald eine stärkere Luftzirkulation benötigt wird, reagiert das System automatisch und ganz ohne manuelles Eingreifen. Durch die kombinierte Steuerung erreicht das Gerät die Energieeffizienzklasse B.

Installation, Wartung und Anwendungsbereiche

Der Compact-10RH + 2x CO2 Sensor eignet sich besonders für Renovierungen und den Austausch veralteter mechanischer Lüftungssysteme in Bestandsgebäuden. Das Gerät wird mit den vier mitgelieferten Schrauben an Wand oder Decke montiert. Vier Anschlussöffnungen mit ø125 mm bieten Flexibilität beim Anschluss der Kanaltechnik, einschließlich einer hinteren Öffnung für die direkte Wandmontage. Die zwei CO2-Sensoren werden drahtlos über die RF-Verbindung angemeldet. Über DIP-Schalter auf der Platine lässt sich der Luftstrom pro Stufe präzise an die spezifische Situation im Gebäude anpassen. Das Gerät ist dank der wenigen Bauteile wartungsarm.

Marke	Orcon
Categorie	Alle Lüftungsanlagen
GTIN	8719544339812
Artikelnummer Lieferant	19130026
Artikel Nummer	19130026

Spezifikationen

Kategorie Code	9000
Werkstoff des Gehäuses	Kunststoff
Max. Luftmenge bei 50 Pa	390 m³/h
Max. Luftmenge bei 100 Pa	355 m³/h
Max. Luftmenge bei 150 Pa	320 m³/h
Max. Luftmenge bei 200 Pa	280 m³/h
Max. Luftmenge bei 250 Pa	225 m³/h
Leistungsaufnahme bei max. Luftmenge bei 100 Pa	80 W
Frequenz der Versorgungsspannung (min)	50 Hz
Frequenz der Versorgungsspannung (max)	60 Hz
Versorgungsspannung (min)	220 V
Versorgungsspannung (max)	240 V
Max. Nennstrom	0.8 A
Schallleistungspegel	51 dB(A)
Motortyp	EC (elektronisch kommutiert)
Elektrischer Anschluss	Anschlusskabel mit Schutzkontaktstecker
Energieeffizienzklasse	B
Steuersignal	PWM
Art der Drehzahlregelung	3 Einstellungen
Ausführung des Schalters	sonstige
Mit drahtloser Fernbedienung	Ja
Geeignet für drahtlose Fernbedienung	Ja
Mit kabelgebundener Kontrolleinheit	Nein
Geeignet für kabelgebundene Kontrolleinheit	Ja
Geeignet für bedarfsgesteuerte Belüftung	Ja
Mit internen Feuchtigkeitssensor (RH)	Ja
Mit externem Feuchtigkeitssensor (RH)	Nein
Geeignet für (extra) Feuchtigkeitssensor (RH)	Ja
Mit internem Kohlenstoffdioxid (CO2)-Sensor	Nein
Mit externem Kohlenstoffdioxidsensor (CO2)	Ja
Geeignet für (extra) Kohlenstoffdioxid (CO2) Sensor	Ja
Erfasst flüchtige organische Verbindungen	Nein
Mit Drucksensor	Nein
Geeignet für (extra) Drucksensor	Nein
Mit Konstantvolumenstromregler	Nein
Mit Zonenregler	Nein
Geeignet für Zonenregler	Nein
Bedienung über App	Nein
Mit Bewegungsmelder	Nein
Geeignet für Bewegungsmelder	Ja
Luftstrom sensorgesteuert	Ja
Anzahl der Ansauganschlüsse	4
Anschluss	Kanalende
Nenndurchmesser Kanal, Saugseite	125 mm
Nenndurchmesser Kanal Abluft	125 mm
Nenndurchmesser Kanal Sanitäranschlüsse	125 mm
Geeignet für Wandmontage	Ja
Geeignet für Deckenmontage	Ja
Geeignet für die Montage in abgehängten Decken	Nein
Geeignet für Dachbodenmontage	Ja
Geeignet für Bodenmontage	Nein
Geeignet für Pendelaufhängung	Nein
Montage horizontal	Ja
Montage vertikal	Ja
Anschluss Rückseite	Ja
Tiefe	278 mm
Höhe	280 mm
Breite	360 mm
Gewicht	3.5 kg
