Pluspunkte

Sendzimirverzinkter Stahl
Luftdichtheitsklasse C
Für rechteckige Luftkanäle
Kanalgrößen bis zu 999 mm

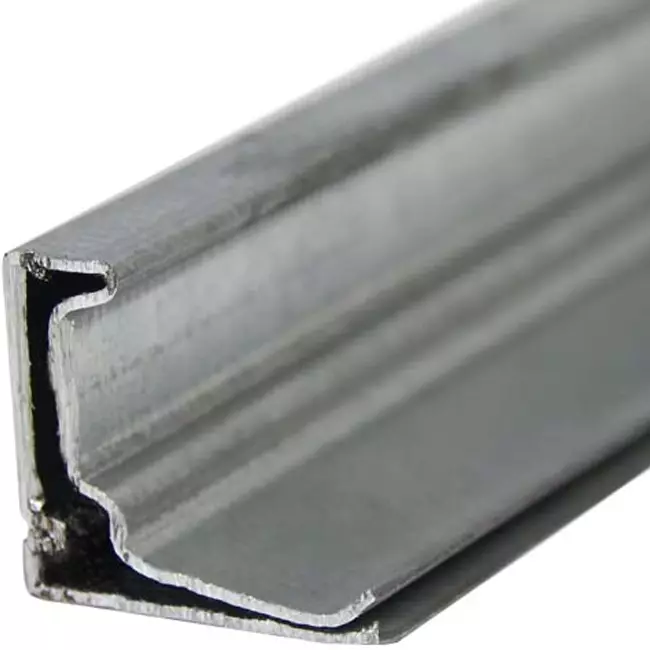

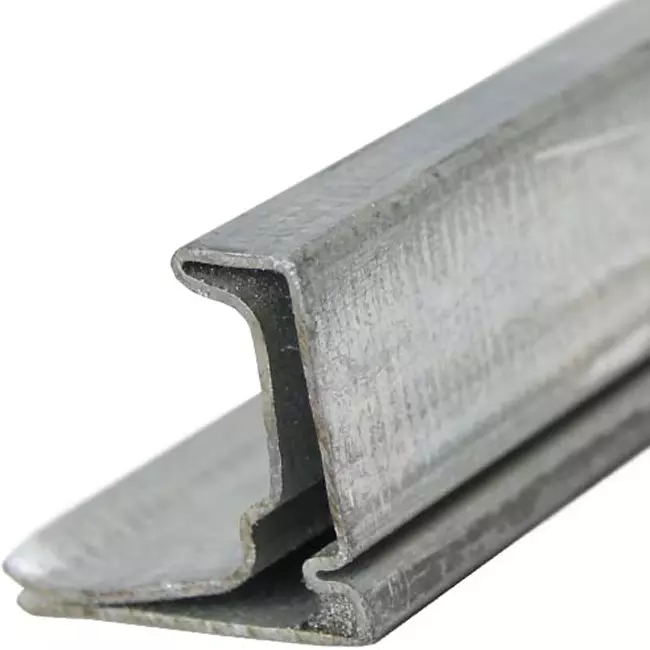

Flanschprofil Seal SB20 – 1 m

Das Flanschprofil Seal SB20 (1 Meter) von Econox wurde speziell für den Einsatz als Teil einer Querverbindung bei rechteckigen Luftkanälen entwickelt. Das Flanschprofil besteht aus hochwertigem Sendzimir-verzinktem Stahl, der eine ausgezeichnete Korrosionsbeständigkeit bietet und zu einer langen Lebensdauer beiträgt. Dadurch ist das Profil besonders geeignet für diverse Anwendungen in Lüftungs- und Luftbehandlungssystemen.

Vorteile und Funktionen

Sendzimir-verzinkter Stahl: Bietet optimalen Korrosionsschutz und eine lange, wartungsfreie Nutzungsdauer.
Einfache Montage: Ausgestattet mit einer Profilform, die eine schnelle Befestigung mit Nieten, Popnieten oder Schrauben ermöglicht.
Vielfältig einsetzbar: Geeignet für verschiedene rechteckige Luftkanäle in Lüftungs-, Luftbehandlungs- und HVAC-Systemen.
Benutzerfreundlich: Dank der einfachen Befestigungsmethoden sowohl für die professionelle Montage als auch für die Selbstinstallation geeignet.
Luftdichte Kanalverbindung: Entwickelt für eine zuverlässige und langlebige Abdichtung zwischen Luftkanälen.

Montage

Das Flanschprofil wird direkt am Luftkanal mittels Nieten, Punktschweißen, Schrauben oder Popnieten befestigt. Die Verbindung der Querverbindungen erfolgt durch Schraubklemmen oder Überlappungsstreifen, wobei ein maximaler Achsabstand von 500 mm eingehalten wird. Die Ecken werden mit verzinkten Schrauben und Muttern, z. B. einer Gewindeschraube M8x25 mm in Kombination mit einer Sechskantmutter M8, montiert, um eine stabile und dauerhafte Verbindung zu gewährleisten. Für eine komplette Querverbindung sind SB20 Flanschecken erforderlich, und zwischen den Querverbindungen kann zur Verbesserung der Luftdichtheit ein Kanalabdichtband angebracht werden.

Anwendungen und Einsatzbereiche

Das Flanschprofil SB20 wird üblicherweise bei Kanalmaßen bis einschließlich 999 mm verwendet. Bei größeren Breiten- oder Höhenmaßen als 999 mm wird empfohlen, auf das SB30 Flanschprofil umzusteigen, das für schwerere und größere Kanalgrößen geeignet ist. Das Profil eignet sich für Lüftungssysteme, Luftbehandlungskästen und HVAC-Anlagen.
