Pluspunkte

Sendzimir-verzinkter Stahl
Luftdichtheitsklasse C
Für rechteckige Luftkanäle
Für Kanalabmessungen bis 999 mm

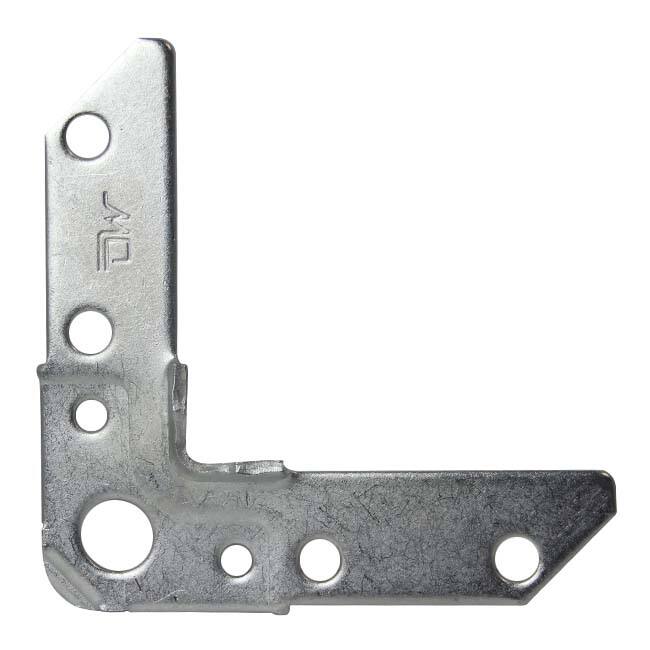

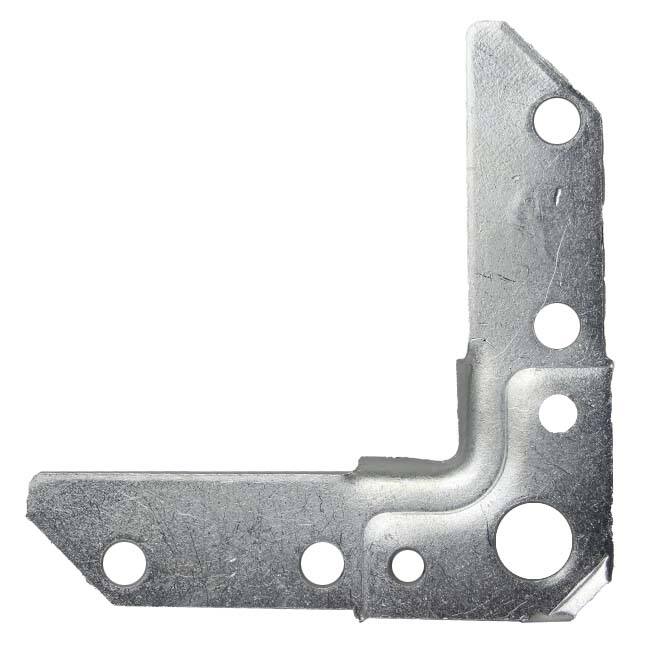

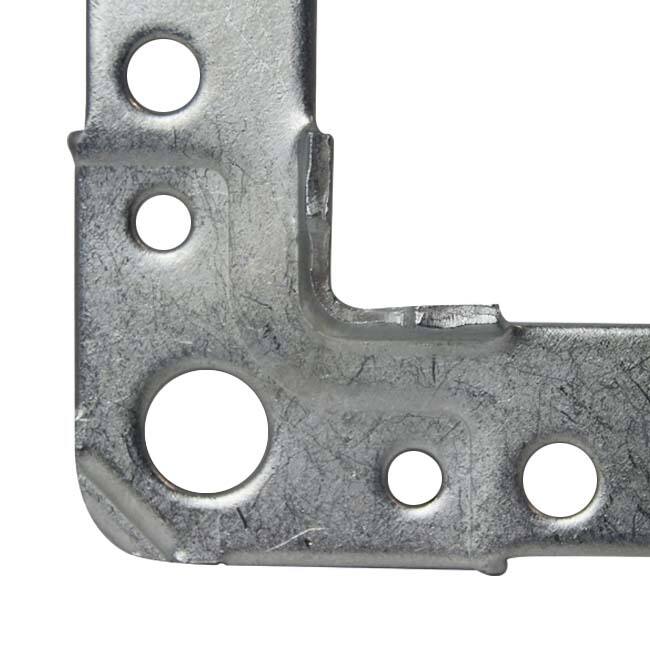

Flanschecke (Stück) – SB20

Die Standard-Flanschecke SB20 wurde speziell für den Einsatz als Teil einer Eckverbindung bei rechteckigen Luftkanälen entwickelt. Die Flanschecke besteht aus hochwertigem Sendzimir-verzinktem Stahl, der eine ausgezeichnete Korrosionsbeständigkeit bietet und zu einer langen Lebensdauer beiträgt. Dadurch eignet sich das Profil hervorragend für vielfältige Anwendungen in Lüftungs- und Luftbehandlungssystemen.

Vorteile und Funktionen

Sendzimir-verzinkter Stahl: Sorgt für optimalen Korrosionsschutz und eine lange, wartungsfreie Lebensdauer.
Vielseitig einsetzbar: Geeignet für verschiedene rechteckige Luftkanäle in Lüftungs-, RLT- und HVAC-Systemen.
Einfache Montage: Dank unkomplizierter Befestigungsmethoden sowohl für professionelle Installationen als auch für die Selbstmontage geeignet.
Luftdichte Kanalverbindung: Entwickelt für eine zuverlässige und dauerhafte Abdichtung zwischen Luftkanälen.

Montage

Das Flanschprofil wird direkt am Luftkanal mittels Durchdrückungen, Punktschweißungen, Blechschrauben oder Blindnieten befestigt. Die Verbindung der Querflansche erfolgt mit Schraubklemmen oder Überdeckleisten, wobei ein maximaler Achsabstand von 500 mm eingehalten wird. Die Ecken werden mit verzinkten Schrauben und Muttern, zum Beispiel einer M8x25-Schraube in Kombination mit einer M8-Sechskantmutter, montiert, um eine feste und dauerhafte Verbindung zu gewährleisten. Bei einer kompletten Querflanschverbindung sind SB20-Flanschecken erforderlich; zusätzlich kann zur Verbesserung der Luftdichtheit zwischen den Querflanschen ein Dichtband angebracht werden.

Anwendungen und Einsatzbereiche

Die Flanschecke SB20 wird in der Regel bei Kanalabmessungen bis einschließlich 999 mm eingesetzt. Bei größeren Breiten oder Höhen über 999 mm wird empfohlen, auf die Flanschecke SB30 umzusteigen, die für schwerere und größere Kanalabmessungen geeignet ist. Die Flanschecke eignet sich für Lüftungssysteme, RLT-Geräte und HVAC-Anlagen.
