Belimo Kanalsensor für Feuchte und Temperatur - Modbus RTU - Fühler 140 mm - 22DTH-15M

Marke: Belimo

-10%

Preisempfehlung 381,99

343,79 -10%

Sie sparen 38,20

Lieferung in 2 Arbeitstagen*

Die größte Auswahl in Deutschland
Kostenlose Rücksendung
Kundenbewertung 9/10
Sicher einkaufen mit Trustedshops

Bezahlen Sie sicher und schnell mit:

Pluspunkte

2-fache Messung
Messbereich T: -20 bis +80°C
Modbus RTU
Schutzart IP65

Belimo Kanalsensor für Feuchtigkeit und Temperatur - Modbus RTU - Sonde 140 mm - 22DTH-15M

Der Belimo 22DTH-15M ist ein Kanalsensor zur simultanen Messung von relativer Feuchtigkeit und Temperatur in Luftkanälen. Zusätzlich zur Feuchtigkeit kann als Ausgangssignal auch die absolute Luftfeuchtigkeit, der Taupunkt oder die Enthalpie gewählt werden. Der Sensor verfügt über Modbus RTU-Kommunikation sowie zwei integrierte analoge Ausgänge (0-10 V). Dank des robusten IP65/NEMA 4X-Gehäuses eignet sich der Sensor für den Einsatz in anspruchsvollen Umgebungen. Das kapazitive Polymersensorelement mit einem Filter aus Edelstahldrahtgeflecht gewährleistet eine stabile und präzise Messung.

Vorteile und Funktionen

Mehrfachmessung in einem Sensor: Misst gleichzeitig Temperatur und Feuchtigkeit mit der Möglichkeit, das Ausgangssignal auf relative Feuchtigkeit, absolute Feuchtigkeit, Taupunkt oder Enthalpie ohne zusätzliche Sensoren einzustellen.
Modbus RTU-Kommunikation: Lässt sich problemlos in Gebäudemanagementsysteme und Steuerungen über die RS-485 Modbus RTU-Schnittstelle integrieren, mit einstellbaren Messbereichen über den Bus.
Zwei analoge Ausgänge: Die zwei integrierten Ausgänge sind über eine Steckbrücke auf 0-5 V oder 0-10 V einstellbar, wodurch der Sensor mit nahezu allen vorhandenen Steuerungen kompatibel ist.
Kapazitiver Polymersensor mit Edelstahlfilter: Das Sensorelement ist durch einen Filter aus Edelstahldrahtgeflecht geschützt, was die Lebensdauer und Messstabilität in Kanalapplikationen erhöht.
IP65 / NEMA 4X Schutzart: Vollständig geschützt gegen Staub und Wasserstrahlen, geeignet für den Einsatz in Technikräumen und industriellen Umgebungen.
Breiter Messbereich: Temperatur einstellbar von -20 bis +80 °C und Feuchtigkeit von 0 bis 100 % rF, wodurch der Sensor in verschiedensten klimatechnischen Anwendungen eingesetzt werden kann.

Installation, Wartung und Anwendungen

Der Sensor wird mittels der mitgelieferten Montageflansch in die Kanalwand eingesetzt. Die 140 mm lange Sonde reicht tief genug in den Kanal hinein, um eine repräsentative Messung zu gewährleisten. Der elektrische Anschluss erfolgt über einen steckbaren Anschlussklemmenblock (max. 2,5 mm²) mit Kabelverschraubung und Zugentlastung. Die Konfiguration der Messbereiche und Ausgangssignale ist über Modbus oder über die Belimo Duct Sensor Assistant App in Kombination mit dem optionalen Bluetooth-Dongle möglich. Der Kanalsensor ist einsetzbar in zentralen Lüftungsgeräten, Luftkanälen und Klimatechnikinstallationen in Gewerbe- und Industriegebäuden, bei denen eine zuverlässige Feuchte- und Temperaturmessung erforderlich ist.

Praktische Informationen

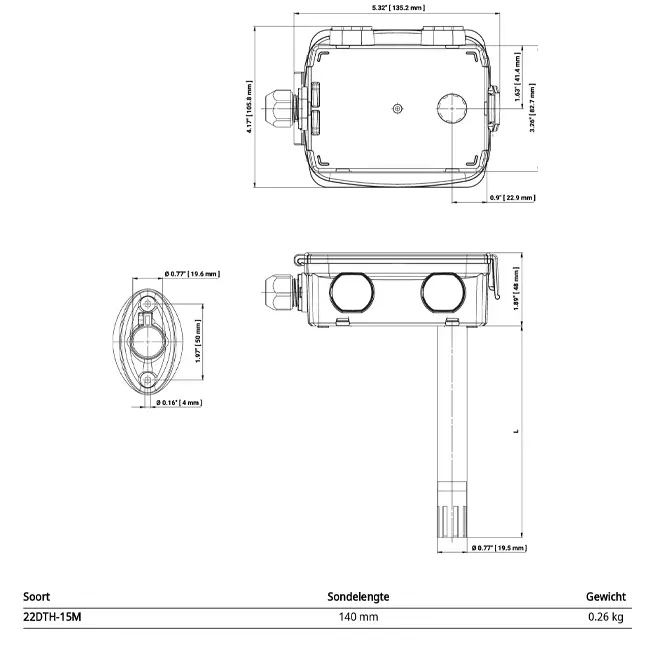

Der Sensor ist mit einer 140 mm langen Sonde und einem Durchmesser von 19,5 mm ausgestattet, passend zur Montage in Standard-Luftkanälen. Das robuste orangefarbene Gehäuse besteht aus UV-beständigem Polycarbonat mit einer NBR-Dichtung und wiegt 0,26 kg. Die Mediumtemperatur darf maximal 80 °C betragen und die maximale Luftgeschwindigkeit liegt bei 12 m/s. Die Nennspannung beträgt AC/DC 24 V.

Marke	Belimo
Categorie	Sensoren
GTIN	7630498117909
Artikelnummer Lieferant	22DTH-15M
Artikel Nummer	23010048

Spezifikationen

Kategorie Code	101
Mit Befestigungsmaterial	Ja
Geeignet für Wandmontage	Nein
Geeignet für Deckenmontage	Nein
Geeignet für Kanalbefestigung	Ja
Geeignet für Rohrmontage	Nein
Geeignet für Luft	Ja
Geeignet für Flüssigkeiten	Nein
Geeignet für Gase	Nein
Mit Gehäuse	Ja
Deckelbefestigung	geschraubt
Sensorelement innerhalb des Gehäuses	Nein
Sensorelement außerhalb des Gehäuses	Ja
Festes Kabel am Sensor	Nein
Länge des Sensors	140 mm
Einstecklänge	140 mm
Durchmesser Sensorelement	19.5 mm
Material Element	rostfreier Stahl
Technologie	kapazitiver Polymersensor
Aktive Temperaturmessung	Ja
Passive Temperaturmessung	Nein
Durchschnittstemperaturmessung	Nein
Anzahl der Messpunkte	1
CO2-Messung	Nein
VOC-Messung	Nein
Messung der rel. Luftfeuchtigkeit	Ja
Messung der absoluten Luftfeuchtigkeit	Ja
Enthalpiemessung	Ja
Messung des Taupunkts	Ja
Feinstaubmessung (PM)	Nein
Temperaturmessbereich (min)	-20 °C
Temperaturmessbereich (max)	80 °C
Taupunkt-Messbereich (min)	-20 %
Taupunkt-Messbereich (max)	80 %
Anzahl der Messbereiche	1
Offseteinstellung möglich	Ja
Trend-Darstellung	Nein
Fehlerspeicherung möglich	Nein
Sensortyp	sonstige
Toleranz	2 %
Potentiometer mit Einstellknopf	Nein
Unterstützt Protokoll für BACnet	Nein
Unterstützt Protokoll für Modbus	Ja
Unterstützt Protokoll für MP (Multi Point)	Nein
Unterstützt Protokoll für KNX	Nein
LoRa-Technologie	Nein
NFC (Near Field Communication)	Nein
Bluetooth	Ja
Wi-Fi-kompatibel	Nein
Standby-Taster	Nein
Drahtlos	Nein
Mit Display	Nein
Art der Spannungsversorgung	Netzanschlussleitung
Ausführung des elektrischen Anschlusses	Klemmbrett
Bemessungsversorgungsspannung AC (min)	24 V
Bemessungsversorgungsspannung AC (max)	24 V
Bemessungsversorgungsspannung DC (min)	24 V
Bemessungsversorgungsspannung DC (max)	24 V
Anzahl der Ausgangssignale	2
Anzahl der Ausgangsbereiche 0 V ... 5 V	2
Anzahl der Ausgangsbereiche 0 V ... 10 V	2
Max. Umgebungsfeuchtigkeit (nicht kondensierend)	95 %
Umgebungstemperatur (min)	-35 °C
Umgebungstemperatur (max)	50 °C
Explosionsgeschützt	Nein
Schutzart (IP)	IP65
Gehäusehöhe	105.8 mm
Gehäusebreite	135.2 mm
Gehäusetiefe	82.7 mm
Gehäusefarbe	orange
Kompatibel mit Apple HomeKit	Nein
Kompatibel mit Google Assistant	Nein
Kompatibel mit Amazon Alexa	Nein
IFTTT-Unterstützung verfügbar	Nein
Einsatzgebiet	Kanal
