Pluspunkte

2-fache Messung
Messbereich T: -20 bis +80°C
Vier einstellbare Messbereiche
Schutzart IP65

Belimo Kanalsensor für Feuchtigkeit und Temperatur – Sonde 140 mm – 22DTH-11M

Der Belimo 22DTH-11M ist ein Kanalsensor zur gleichzeitigen Messung von relativer Feuchtigkeit und Temperatur in Luftkanälen. Neben der Feuchtigkeit kann als Ausgangssignal auch die absolute Luftfeuchtigkeit, der Taupunkt oder die Enthalpie ausgewählt werden. Der Sensor verfügt über zwei integrierte analoge Ausgänge (0-10 V) sowie vier über eine Steckbrücke einstellbare Messbereiche. Dank des robusten IP65/NEMA 4X-Gehäuses ist der Sensor für den Einsatz in anspruchsvollen Umgebungen geeignet. Das kapazitive Polymersensorelement mit Edelstahldrahtgitterfilter gewährleistet eine stabile und präzise Messung.

Vorteile und Funktionen

Multifunktionale Messung in einem Sensor: Gleichzeitige Messung von Temperatur und Feuchtigkeit mit der Möglichkeit, das Ausgangssignal auf relative Feuchtigkeit, absolute Feuchtigkeit, Taupunkt oder Enthalpie einzustellen – ganz ohne zusätzliche Sensoren.
Vier einstellbare Messbereiche: Das Temperaturmessfeld lässt sich einfach über eine Steckbrücke einstellen, mit vier Bereichen von -40 bis +80 °C, abgestimmt auf die jeweilige Anwendung.
Zwei analoge Ausgänge: Die beiden integrierten Ausgänge können über eine Steckbrücke zwischen 0-5 V und 0-10 V eingestellt werden, wodurch der Sensor mit nahezu allen gängigen Reglern kompatibel ist.
Kapazitiver Polymersensor mit Edelstahlfilter: Das Sensorelement ist durch ein feines Edelstahldrahtgitter geschützt, was die Lebensdauer und Messstabilität im Kanaleinsatz erhöht.
IP65 / NEMA 4X Schutzklasse: Vollständig geschützt gegen Staub und Wasserstrahlen, ideal für den Einsatz in Technikräumen und industriellen Umgebungen.
Weitreichender Messbereich: Feuchtigkeit messbar von 0 bis 100 % r.F. und Temperatur von -20 bis +80 °C (Werksvoreinstellung) mit drei alternativen Messbereichen, welche über die Steckbrücke eingestellt werden können.

Installation, Wartung und Anwendungen

Der Sensor wird über die mitgelieferte Montageflansch in der Kanalwand befestigt. Die 140 mm lange Sonde reicht tief genug in den Kanal hinein, um eine repräsentative Messung zu gewährleisten. Der elektrische Anschluss erfolgt über einen steckbaren Klemmblock (max. 2,5 mm²) mit Kabelschraubverbindung und Zugentlastung. Messbereich und Ausgangssignal sind über die Steckbrücke auf der Sensorkarte einstellbar. Der Kanalsensor ist geeignet für zentrale Lüftungsgeräte, Luftkanäle und Klimaanlagen in gewerblichen und industriellen Gebäuden, in denen eine zuverlässige Feuchtigkeits- und Temperaturmessung erforderlich ist.

Praktische Informationen

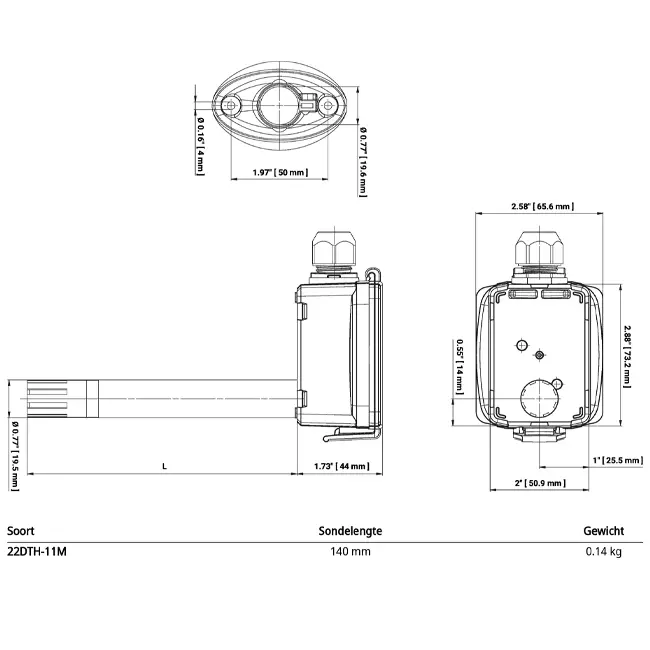

Der Sensor ist mit einer 140 mm langen Sonde und einem Durchmesser von 19,5 mm ausgestattet, passend für die Montage in Standard-Luftkanälen. Das robuste Gehäuse in Signalorange besteht aus UV-beständigem Polycarbonat mit NBR-Dichtung und wiegt 0,14 kg. Die zulässige Medientemperatur beträgt maximal 80 °C, und die maximal zulässige Luftgeschwindigkeit liegt bei 12 m/s. Die Nennspannung ist AC/DC 24 V.

Marke	Belimo
Categorie	Sensoren
GTIN	7630498101168
Artikelnummer Lieferant	22DTH-11M
Artikel Nummer	23010047

Spezifikationen

Kategorie Code	101
Mit Befestigungsmaterial	Ja
Geeignet für Wandmontage	Nein
Geeignet für Deckenmontage	Nein
Geeignet für Kanalbefestigung	Ja
Geeignet für Rohrmontage	Nein
Geeignet für Luft	Ja
Geeignet für Flüssigkeiten	Nein
Geeignet für Gase	Nein
Mit Gehäuse	Ja
Deckelbefestigung	geschraubt
Sensorelement innerhalb des Gehäuses	Nein
Sensorelement außerhalb des Gehäuses	Ja
Festes Kabel am Sensor	Nein
Länge des Sensors	140 mm
Einstecklänge	140 mm
Durchmesser Sensorelement	19.5 mm
Material Element	rostfreier Stahl
Technologie	kapazitiver Polymersensor
Aktive Temperaturmessung	Ja
Passive Temperaturmessung	Nein
Durchschnittstemperaturmessung	Nein
Anzahl der Messpunkte	1
CO2-Messung	Nein
VOC-Messung	Nein
Messung der rel. Luftfeuchtigkeit	Ja
Messung der absoluten Luftfeuchtigkeit	Ja
Enthalpiemessung	Ja
Messung des Taupunkts	Ja
Feinstaubmessung (PM)	Nein
Temperaturmessbereich (min)	-20 °C
Temperaturmessbereich (max)	79 °C
Anzahl der Messbereiche	4
Offseteinstellung möglich	Ja
Trend-Darstellung	Nein
Fehlerspeicherung möglich	Nein
Sensortyp	sonstige
Toleranz	2 %
Potentiometer mit Einstellknopf	Nein
Unterstützt Protokoll für BACnet	Nein
Unterstützt Protokoll für Modbus	Nein
Unterstützt Protokoll für MP (Multi Point)	Nein
Unterstützt Protokoll für KNX	Nein
LoRa-Technologie	Nein
NFC (Near Field Communication)	Nein
Bluetooth	Nein
Wi-Fi-kompatibel	Nein
Standby-Taster	Nein
Drahtlos	Nein
Mit Display	Nein
Art der Spannungsversorgung	Netzanschlussleitung
Ausführung des elektrischen Anschlusses	Klemmbrett
Bemessungsversorgungsspannung AC (min)	24 V
Bemessungsversorgungsspannung AC (max)	24 V
Bemessungsversorgungsspannung DC (min)	24 V
Bemessungsversorgungsspannung DC (max)	24 V
Anzahl der Ausgangssignale	2
Anzahl der Ausgangsbereiche 0 V ... 5 V	2
Anzahl der Ausgangsbereiche 0 V ... 10 V	2
Max. Umgebungsfeuchtigkeit (nicht kondensierend)	95 %
Umgebungstemperatur (min)	-35 °C
Umgebungstemperatur (max)	50 °C
Explosionsgeschützt	Nein
Schutzart (IP)	IP65
Gehäusehöhe	50.9 mm
Gehäusebreite	73.2 mm
Gehäusetiefe	65.6 mm
Gehäusefarbe	orange
Kompatibel mit Apple HomeKit	Nein
Kompatibel mit Google Assistant	Nein
Kompatibel mit Amazon Alexa	Nein
IFTTT-Unterstützung verfügbar	Nein
Einsatzgebiet	Kanal
