Pluspunkte

PT1000-Element
Messbereich: -50 bis +160°C
Aufwickellänge: 300 mm
Schutzart IP65

Belimo Kanal-/Tauchtemperatursensor PT1000 300x6 mm - 01DT-1BR

Der Belimo Kanal- und Tauchtemperatursensor wurde zur Messung von Luft- und Wassertemperaturen in HVAC-Anlagen entwickelt und kann in Kombination mit einer Tauchhülse auch in Rohrleitungen eingesetzt werden. Der feste Edelstahlfühler und das Gehäuse gewährleisten eine stabile und geschützte Montage. Das passive PT1000-Element wandelt die gemessene Temperatur präzise in ein Widerstandssignal um, das von der Steuerungstechnik verarbeitet wird. Auf Basis dieses Messwertes wird die Anlage automatisch für eine konstante und effiziente Klimaregelung betrieben.

Vorteile und Funktionen

PT1000-Element: Garantiert eine genaue und stabile Temperaturmessung, die mit gängigen Steuerungssystemen breit kompatibel ist.
Geeignet für Luft und Wasser: Einsetzbar in Luftkanälen und in Kombination mit einer Tauchhülse auch in Rohrleitungen.
Edelstahlfühler mit 300 mm Länge: Optimal für große Luftkanäle von etwa 600-1000 mm Breite, wobei der Fühler das Kanalzentrum erreicht und somit eine repräsentative Messung ermöglicht.
Gehäuse mit Klemmenblock: Ausgestattet mit einem geschützten Anschlussraum und steckbaren Klemmen für eine sichere und übersichtliche Installation.
Schutzart IP65: Schutz gegen Staub und Strahlwasser, geeignet für den Einsatz in Technikräumen und industriellen Umgebungen.
Großer Messbereich: Misst Temperaturen von -50 bis +160 °C und eignet sich für kalte sowie warme Luft- und Wasserströmungen.

Installation, Wartung und Anwendungsbereiche

Der Sensor ist für die Montage in Luftkanälen geeignet und kann mit einer Tauchhülse auch in Rohrleitungen eingesetzt werden. Eine korrekte Positionierung des Fühlers sorgt für eine repräsentative Temperaturmessung im Medium. Das Gehäuse ermöglicht einen sicheren und übersichtlichen Anschluss über einen Klemmenblock. Aufgrund der passiven Bauweise ist keine zusätzliche Stromversorgung erforderlich. Der Sensor findet Anwendung in Gewerbe-, Wohn- und industriellen HVAC-Systemen, in denen zuverlässige Temperaturmessungen notwendig sind.

Praktische Informationen

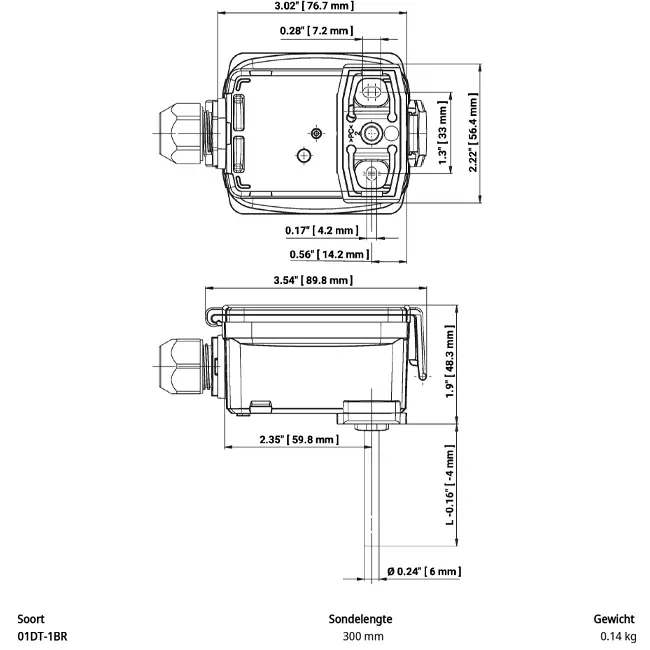

Der Sensor ist mit einem Edelstahlfühler von 300 mm Länge und 6 mm Durchmesser ausgestattet, wodurch tiefere Messungen im Medium möglich sind. Das Gehäuse besteht aus schlagfestem Kunststoff und verfügt über ein Kabelverschraubung mit Zugentlastung für eine zuverlässige Verbindung. Das PT1000-Element übermittelt das Widerstandssignal direkt an den Regler. Diese Ausführung ist sowohl für Kanal- als auch für Rohrleitungseinbau geeignet, wenn eine robuste Montage und stabile Messungen gefordert sind.

Marke	Belimo
Categorie	Sensoren
GTIN	7630498100260
Artikelnummer Lieferant	01DT-1BR
Artikel Nummer	23010037

Spezifikationen

Kategorie Code	101
Mit Befestigungsmaterial	Ja
Geeignet für Wandmontage	Nein
Geeignet für Deckenmontage	Nein
Geeignet für Kanalbefestigung	Ja
Geeignet für Rohrmontage	Ja
Geeignet für Luft	Ja
Geeignet für Flüssigkeiten	Ja
Geeignet für Gase	Ja
Mit Gehäuse	Ja
Sensorelement innerhalb des Gehäuses	Nein
Sensorelement außerhalb des Gehäuses	Ja
Festes Kabel am Sensor	Nein
Länge des Sensors	300 mm
Einstecklänge	300 mm
Durchmesser Sensorelement	6 mm
Material Element	rostfreier Stahl
Technologie	sonstige
Aktive Temperaturmessung	Nein
Passive Temperaturmessung	Ja
Durchschnittstemperaturmessung	Nein
Anzahl der Messpunkte	1
CO2-Messung	Nein
VOC-Messung	Nein
Messung der rel. Luftfeuchtigkeit	Nein
Messung der absoluten Luftfeuchtigkeit	Nein
Enthalpiemessung	Nein
Messung des Taupunkts	Nein
Feinstaubmessung (PM)	Nein
Temperaturmessbereich (min)	-50 °C
Temperaturmessbereich (max)	160 °C
Anzahl der Messbereiche	1
Offseteinstellung möglich	Nein
Trend-Darstellung	Nein
Fehlerspeicherung möglich	Nein
Sensortyp	Pt1000
Art der Spannungsversorgung	ohne
Ausführung des elektrischen Anschlusses	Steckklemmanschluss
Mit Verpolungsschutz	Nein
Anzahl der Ausgangssignale	1
Umgebungstemperatur (min)	-35 °C
Umgebungstemperatur (max)	50 °C
Explosionsgeschützt	Nein
Schutzart (IP)	IP65
Gehäusefarbe	orange
Kompatibel mit Apple HomeKit	Nein
Kompatibel mit Google Assistant	Nein
Kompatibel mit Amazon Alexa	Nein
IFTTT-Unterstützung verfügbar	Nein
Einsatzgebiet	Tauchrohr/-kanal
