Pluspunkte

PT1000-Element
Messbereich: -50 bis +160°C
Aufwickellänge: 100 mm
Schutzart IP65

Belimo Kanal-/Tauchsensor PT1000 100x6 mm - 01DT-1BL

Der Belimo Kanal- und Tauchsensor wurde zur Messung von Luft- und Wassertemperaturen in HVAC-Anlagen entwickelt. Der Sensor wird in Luftkanälen eingesetzt und kann in Kombination mit einer Tauchhülse auch in Rohrleitungen verwendet werden. Der feste Edelstahlfühler und das Gehäuse gewährleisten eine stabile und geschützte Montage. Das passive PT1000-Element wandelt die gemessene Temperatur präzise in ein Widerstandssignal um, das von der Regeltechnik verarbeitet wird. Basierend auf diesem Messwert wird die Anlage automatisch für eine konstante und effiziente Klimaregelung gesteuert.

Vorteile und Funktionen

PT1000-Element: Sorgt für eine präzise und stabile Temperaturmessung, die breit kompatibel mit gängigen Regelanlagen ist.
Geeignet für Luft und Wasser: Anwendbar in Luftkanälen und in Kombination mit einer Tauchhülse auch für Rohrleitungen.
Edelstahlfühler 100 mm: Ideal für Luftkanäle mit einer Breite von ca. 200-400 mm, wobei der Fühler das Kanalzentrum für eine repräsentative Messung erreicht.
Steckbarer Anschlussklemmenblock: Ermöglicht eine schnelle und sichere elektrische Verbindung und vereinfacht Montage sowie Wartung.
Schutzart IP65: Schutz gegen Staub und Strahlwasser, geeignet für den Einsatz in Technikräumen und industriellen Umgebungen.
Großer Messbereich: Misst Temperaturen von -50 bis +160°C, geeignet für kalte und warme Luft- und Wasserströmungen.

Installation, Wartung und Anwendungen

Der Sensor ist zur Montage in Luftkanälen geeignet und kann in Verbindung mit einer Tauchhülse auch in Rohrleitungen eingesetzt werden. Eine korrekte Positionierung des Fühlers gewährleistet eine repräsentative Temperaturmessung im Medium. Das Gehäuse ermöglicht durch den steckbaren Klemmenblock einen sicheren und übersichtlichen Anschluss. Aufgrund der passiven Bauweise ist keine externe Versorgung notwendig. Der Sensor findet Anwendung in gewerblichen, privaten und industriellen HVAC-Systemen, in denen eine zuverlässige Temperaturmessung erforderlich ist.

Praktische Informationen

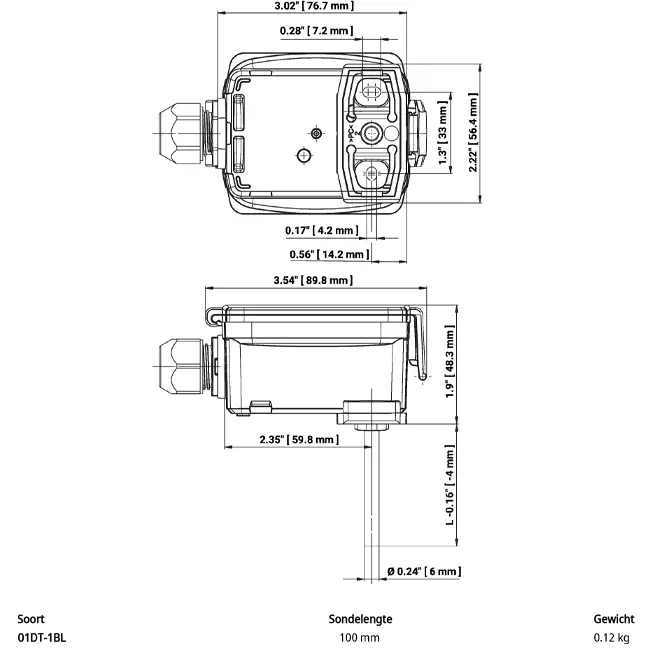

Der Sensor ist mit einem Edelstahlfühler ausgestattet, der 100 mm lang und 6 mm im Durchmesser ist. Das Gehäuse enthält einen steckbaren Klemmenblock sowie eine Kabelverschraubung mit Zugentlastung für eine zuverlässige Verbindung. Das PT1000-Element übermittelt das Widerstandssignal direkt an den Regler. Diese Ausführung eignet sich sowohl für Kanal- als auch für Leitungsanwendungen, bei denen eine robuste Montage und stabile Messung erforderlich sind.

Marke	Belimo
Categorie	Sensoren
GTIN	7630498100239
Artikelnummer Lieferant	01DT-1BL
Artikel Nummer	23010036

Spezifikationen

Kategorie Code	101
Mit Befestigungsmaterial	Ja
Geeignet für Wandmontage	Nein
Geeignet für Deckenmontage	Nein
Geeignet für Kanalbefestigung	Ja
Geeignet für Rohrmontage	Ja
Geeignet für Luft	Ja
Geeignet für Flüssigkeiten	Ja
Geeignet für Gase	Ja
Mit Gehäuse	Ja
Sensorelement innerhalb des Gehäuses	Nein
Sensorelement außerhalb des Gehäuses	Ja
Festes Kabel am Sensor	Nein
Länge des Sensors	100 mm
Einstecklänge	100 mm
Durchmesser Sensorelement	6 mm
Material Element	rostfreier Stahl
Technologie	sonstige
Aktive Temperaturmessung	Nein
Passive Temperaturmessung	Ja
Durchschnittstemperaturmessung	Nein
Anzahl der Messpunkte	1
CO2-Messung	Nein
VOC-Messung	Nein
Messung der rel. Luftfeuchtigkeit	Nein
Messung der absoluten Luftfeuchtigkeit	Nein
Enthalpiemessung	Nein
Messung des Taupunkts	Nein
Feinstaubmessung (PM)	Nein
Temperaturmessbereich (min)	-50 °C
Temperaturmessbereich (max)	160 °C
Anzahl der Messbereiche	1
Offseteinstellung möglich	Nein
Trend-Darstellung	Nein
Fehlerspeicherung möglich	Nein
Sensortyp	Pt1000
Art der Spannungsversorgung	ohne
Ausführung des elektrischen Anschlusses	Steckklemmanschluss
Mit Verpolungsschutz	Nein
Anzahl der Ausgangssignale	1
Max. Umgebungsfeuchtigkeit (nicht kondensierend)	95 %
Umgebungstemperatur (min)	-35 °C
Umgebungstemperatur (max)	50 °C
Explosionsgeschützt	Nein
Schutzart (IP)	IP65
Gehäusefarbe	orange
Kompatibel mit Apple HomeKit	Nein
Kompatibel mit Google Assistant	Nein
Kompatibel mit Amazon Alexa	Nein
IFTTT-Unterstützung verfügbar	Nein
Einsatzgebiet	Tauchrohr/-kanal
