Pluspunkte

Ni1000TK5000-Element
Messbereich: -50 bis +160°C
Aufwickellänge: 50 mm
Schutzart IP65

Belimo Kanal-/Eintauch-Temperatursensor Ni1000TK5000 50x6 mm - 01DT-1DH

Der Belimo Kanal- und Eintauch-Temperatursensor wurde zur Messung von Luft- und Wassertemperaturen in HLK-Anlagen entwickelt und kann in Kombination mit einer Tauchhülse auch in Rohrleitungen eingesetzt werden. Die Sonde und das Gehäuse aus Edelstahl gewährleisten eine stabile und geschützte Montage. Das passive Ni1000TK5000-Element wandelt die gemessene Temperatur präzise in ein Widerstandssignal um, das von der Regeltechnik verarbeitet wird. Basierend auf diesem Messwert wird die Anlage automatisch für eine konstante und energieeffiziente Klimaregelung gesteuert.

Vorteile und Funktionen

Ni1000TK5000-Element: Geeignet für Temperaturmessungen in Regelanlagen, die mit Ni1000-Kennlinie arbeiten.
Geeignet für Luft und Wasser: Anwendbar in Luftkanälen und in Kombination mit einer Tauchhülse auch in Rohrleitungen.
Kompakte Edelstahlsonde 50 mm: Passend für schmale Luftkanäle von ca. 100-200 mm Breite, wobei die Sonde das Kanalzentrum für eine repräsentative Messung erreicht.
Gehäuse mit Klemmblock: Ausgestattet mit einem geschützten Anschlussraum mit steckbaren Klemmen für eine sichere und übersichtliche Installation.
Schutzart IP65: Schutz gegen Staub und Strahlwasser, geeignet für den Einsatz in Technikräumen und Industrieumgebungen.
Großer Messbereich: Misst Temperaturen von -50 bis +160 °C, geeignet für kalte und warme Luft- sowie Wasserströme.

Installation, Wartung und Anwendungen

Der Sensor ist für die Montage in Luftkanälen geeignet und kann mit einer Tauchhülse auch in Rohrleitungen verwendet werden. Eine korrekte Positionierung der Sonde gewährleistet eine repräsentative Temperaturmessung im Medium. Das Gehäuse ermöglicht einen sicheren und übersichtlichen Anschluss über einen Klemmblock. Aufgrund der passiven Ausführung ist keine Stromversorgung erforderlich. Der Sensor wird in Gewerbe-, Wohn- und Industrie-HLK-Systemen eingesetzt, in denen eine zuverlässige Temperaturmessung erforderlich ist.

Praktische Informationen

Der Sensor verfügt über eine Edelstahlsonde mit 50 mm Länge und 6 mm Durchmesser, ist kompakt und somit einfach in schmalen Kanälen oder in Kombination mit einer Tauchhülse in Rohrleitungen zu installieren. Das Gehäuse besteht aus schlagfestem Kunststoff und ist mit einer Kabelverschraubung mit Zugentlastung für einen zuverlässigen Anschluss versehen. Das Ni1000TK5000-Element übermittelt das Widerstandssignal direkt an den Regler. Diese Ausführung eignet sich für Kanal- und Rohranwendungen, bei denen eine robuste Montage und eine stabile Messung benötigt werden.

Marke	Belimo
Categorie	Sensoren
GTIN	7630498117497
Artikelnummer Lieferant	01DT-1DH
Artikel Nummer	23010038

Spezifikationen

Kategorie Code	101
Mit Befestigungsmaterial	Ja
Geeignet für Wandmontage	Nein
Geeignet für Deckenmontage	Nein
Geeignet für Kanalbefestigung	Ja
Geeignet für Rohrmontage	Ja
Geeignet für Luft	Ja
Geeignet für Flüssigkeiten	Ja
Geeignet für Gase	Nein
Mit Gehäuse	Ja
Sensorelement innerhalb des Gehäuses	Nein
Sensorelement außerhalb des Gehäuses	Ja
Festes Kabel am Sensor	Nein
Länge des Sensors	50 mm
Einstecklänge	50 mm
Durchmesser Sensorelement	6 mm
Material Element	rostfreier Stahl
Technologie	sonstige
Aktive Temperaturmessung	Nein
Passive Temperaturmessung	Ja
Durchschnittstemperaturmessung	Nein
Anzahl der Messpunkte	1
CO2-Messung	Nein
VOC-Messung	Nein
Messung der rel. Luftfeuchtigkeit	Nein
Messung der absoluten Luftfeuchtigkeit	Nein
Enthalpiemessung	Nein
Messung des Taupunkts	Nein
Feinstaubmessung (PM)	Nein
Temperaturmessbereich (min)	-50 °C
Temperaturmessbereich (max)	160 °C
Anzahl der Messbereiche	1
Offseteinstellung möglich	Nein
Trend-Darstellung	Nein
Fehlerspeicherung möglich	Nein
Sensortyp	Ni1000 TK5000
Potentiometer mit Einstellknopf	Nein
Unterstützt Protokoll für BACnet	Nein
Unterstützt Protokoll für Modbus	Nein
Unterstützt Protokoll für MP (Multi Point)	Nein
Unterstützt Protokoll für KNX	Nein
LoRa-Technologie	Nein
NFC (Near Field Communication)	Nein
Bluetooth	Nein
Wi-Fi-kompatibel	Nein
Standby-Taster	Nein
Drahtlos	Nein
Mit Display	Nein
Art der Spannungsversorgung	ohne
Ausführung des elektrischen Anschlusses	Klemmbrett
Mit Verpolungsschutz	Nein
Max. Umgebungsfeuchtigkeit (nicht kondensierend)	95 %
Umgebungstemperatur (min)	-35 °C
Umgebungstemperatur (max)	50 °C
Explosionsgeschützt	Nein
Schutzart (IP)	IP65

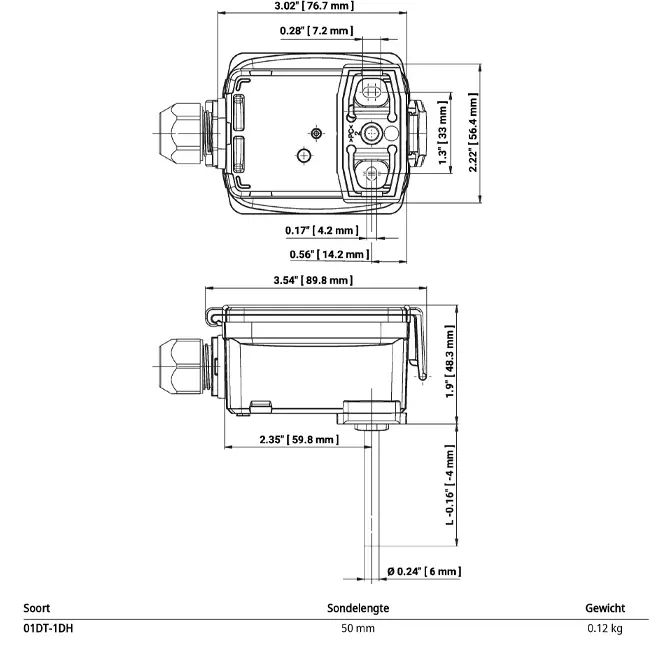

Gehäusehöhe	56.4 mm
Gehäusebreite	76.7 mm
Gehäusetiefe	89.8 mm
Gehäusefarbe	orange
Kompatibel mit Apple HomeKit	Nein
Kompatibel mit Google Assistant	Nein
Kompatibel mit Amazon Alexa	Nein
IFTTT-Unterstützung verfügbar	Nein
Einsatzgebiet	Tauchrohr/-kanal
