Pluspunkte

Ni1000TK5000-Element
Messbereich: -50 bis +160°C
Aufwickellänge: 100 mm
Schutzart IP65

Belimo Kanal-/Eintauchtemperatursensor Ni1000TK5000 100x6 mm - 01DT-1DL

Der Belimo Kanal- und Eintauchtemperatursensor wurde entwickelt, um Luft- und Wassertemperaturen in HLK-Anlagen (Heizung, Lüftung, Klimatechnik) zu messen und kann in Kombination mit einer Tauchhülse auch in Rohrleitungen eingesetzt werden. Die Sensor- und Gehäusekonstruktion aus Edelstahl gewährleistet eine stabile und geschützte Montage. Das passive Ni1000TK5000-Element wandelt die gemessene Temperatur präzise in ein Widerstandssignal um, das von der Regeltechnik verarbeitet wird. Basierend auf diesem Messwert wird die Anlage automatisch für eine konstante und effiziente Klimaregelung gesteuert.

Vorteile und Funktionen

Ni1000TK5000-Element: Geeignet für Temperaturmessungen in Regelanlagen mit Ni1000-Kennlinie.
Für Luft und Wasser geeignet: Einsetzbar in Luftkanälen und in Kombination mit einer Tauchhülse auch in Leitungsanwendungen.
Edelstahl-Fühler 100 mm: Ideal für Luftkanäle mit ca. 200-400 mm Breite, wobei der Fühler die Kanalmitte erreicht, um eine repräsentative Messung sicherzustellen.
Gehäuse mit Klemmenblock: Ausgestattet mit einem geschützten Anschlussraum und steckbaren Klemmen für eine sichere und übersichtliche Installation.
Schutzart IP65: Geschützt gegen Staub und Strahlwasser, geeignet für den Einsatz in Technikräumen und industriellen Umgebungen.
Großer Messbereich: Erfasst Temperaturen von -50 bis +160 °C, geeignet für kalte und warme Luft- sowie Wasserströmungen.

Installation, Wartung und Anwendungen

Der Sensor ist zur Montage in Luftkanälen geeignet und kann in Kombination mit einer Tauchhülse auch in Rohrleitungen verwendet werden. Die korrekte Positionierung des Fühlers gewährleistet eine repräsentative Temperaturmessung im Medium. Das Gehäuse ermöglicht durch den Klemmenblock einen sicheren und übersichtlichen Anschluss. Aufgrund der passiven Bauweise ist keine separate Stromversorgung erforderlich. Der Sensor findet Anwendung in Gewerbe- und Wohngebäuden sowie in industriellen HLK-Systemen, bei denen eine verlässliche Temperaturmessung erforderlich ist.

Praktische Informationen

Der Sensor ist mit einem Edelstahl-Fühler von 100 mm Länge und 6 mm Durchmesser ausgestattet, der eine ausreichende Eindringtiefe für eine zuverlässige Temperaturmessung im Kanal oder Medium gewährleistet. Das Gehäuse besteht aus schlagfestem Kunststoff und ist mit einer Kabelverschraubung mit Zugentlastung versehen, die einen sicheren Anschluss garantiert. Das Ni1000TK5000-Element überträgt das Widerstandssignal direkt an den Regler. Diese Ausführung ist sowohl für Kanal- als auch für Leitungssysteme konzipiert, bei denen eine robuste Montage und stabile Messung erforderlich sind.

Marke	Belimo
Categorie	Sensoren
GTIN	7630498100345
Artikelnummer Lieferant	01DT-1DL
Artikel Nummer	23010039

Spezifikationen

Kategorie Code	101
Mit Befestigungsmaterial	Ja
Geeignet für Wandmontage	Nein
Geeignet für Deckenmontage	Nein
Geeignet für Kanalbefestigung	Ja
Geeignet für Rohrmontage	Ja
Geeignet für Luft	Ja
Geeignet für Flüssigkeiten	Ja
Geeignet für Gase	Nein
Mit Gehäuse	Ja
Deckelbefestigung	geschraubt
Sensorelement innerhalb des Gehäuses	Nein
Sensorelement außerhalb des Gehäuses	Ja
Festes Kabel am Sensor	Nein
Länge des Sensors	100 mm
Einstecklänge	100 mm
Durchmesser Sensorelement	6 mm
Material Element	rostfreier Stahl
Technologie	sonstige
Aktive Temperaturmessung	Nein
Passive Temperaturmessung	Ja
Durchschnittstemperaturmessung	Nein
Anzahl der Messpunkte	1
CO2-Messung	Nein
VOC-Messung	Nein
Messung der rel. Luftfeuchtigkeit	Nein
Messung der absoluten Luftfeuchtigkeit	Nein
Enthalpiemessung	Nein
Messung des Taupunkts	Nein
Feinstaubmessung (PM)	Nein
Temperaturmessbereich (min)	-50 °C
Temperaturmessbereich (max)	160 °C
Anzahl der Messbereiche	1
Offseteinstellung möglich	Nein
Trend-Darstellung	Nein
Fehlerspeicherung möglich	Nein
Sensortyp	Ni1000 TK5000
Potentiometer mit Einstellknopf	Nein
Unterstützt Protokoll für BACnet	Nein
Unterstützt Protokoll für Modbus	Nein
Unterstützt Protokoll für MP (Multi Point)	Nein
Unterstützt Protokoll für KNX	Nein
LoRa-Technologie	Nein
NFC (Near Field Communication)	Nein
Bluetooth	Nein
Wi-Fi-kompatibel	Nein
Standby-Taster	Nein
Drahtlos	Nein
Mit Display	Nein
Art der Spannungsversorgung	ohne
Ausführung des elektrischen Anschlusses	Klemmbrett
Mit Verpolungsschutz	Nein
Max. Umgebungsfeuchtigkeit (nicht kondensierend)	95 %
Umgebungstemperatur (min)	-35 °C
Umgebungstemperatur (max)	50 °C
Explosionsgeschützt	Nein
Schutzart (IP)	IP65

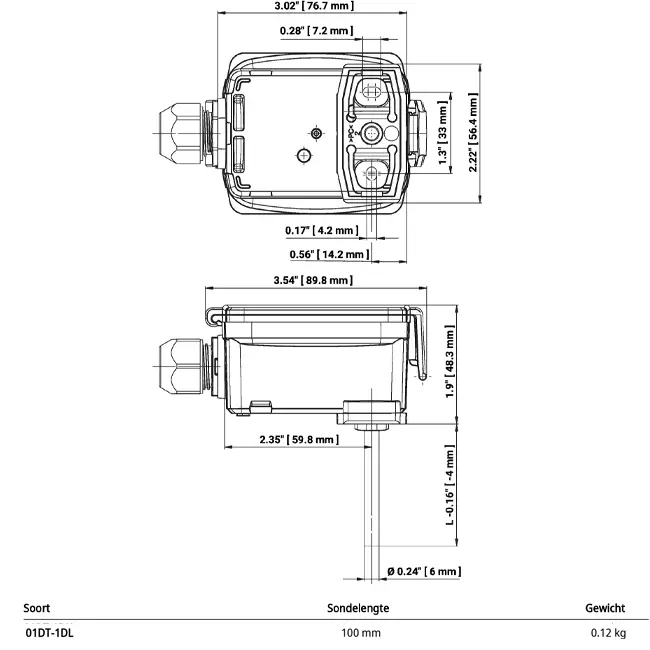

Gehäusehöhe	56.4 mm
Gehäusebreite	76.7 mm
Gehäusetiefe	89.8 mm
Gehäusefarbe	orange
Kompatibel mit Apple HomeKit	Nein
Kompatibel mit Google Assistant	Nein
Kompatibel mit Amazon Alexa	Nein
IFTTT-Unterstützung verfügbar	Nein
Einsatzgebiet	Tauchrohr/-kanal
