Pluspunkte

Luftdichtheitsklasse D, ATC 2
Rohr Ø 80 mm
Mit SAFE-Dichtung
Abzweigungen Ø 80 mm

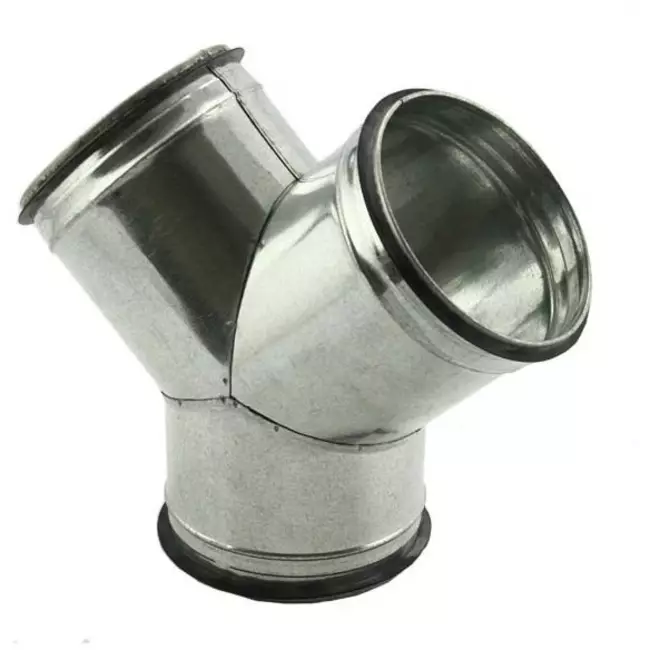

Wickelfalz Hosenstück Ø 80mm mit 2 Abzweigungen bis Ø 80mm (45°)

Mit dem Hosenstück (45°) können Sie einen Luftkanal leicht teilen. Der Kanal hat einen Durchmesser von 80 mm, und es gibt zwei Abzweigungen zu 80 mm, die senkrecht zueinander stehen.

Material und Spezifikationen
Die Formstücke in unserem Sortiment werden in höchster Qualität aus dauerhaftem, sendzimirverzinktem Stahl (Z275) hergestellt. In den Zeichnungen und schriftlichen Angaben finden Sie alle Abmessungen des Bodenstücks.

Luftdichtheitsklasse
Alle Wickelfalzrohre und verzinkten Formstücke entsprechen der strengen Luftdichtheitsklasse D (ATC 2) gemäß der Norm EN12237. Dies gewährleistet eine hervorragende Luftdichtheit der Anschlussstücke und führt zu einem geringen Druckverlust.

Einfacher Einbau dank Gummidichtung
Unsere Armaturen sind standardmäßig mit einer Gummidichtung versehen. Dieser Dichtungsring sorgt für eine luftdichte Verbindung, ohne dass weiteres Montagematerial benötigt wird.

Marke	Econox
Categorie	Wickelfalzrohrbogenstücke 45°
GTIN	8719544220035
Artikelnummer Lieferant	75170000
Artikel Nummer	75170000

Spezifikationen

Kategorie Code	129
Mit vormontierter Dichtung	Ja
Ausführung	unisolierter Kanal
Durchmesser	80 mm
Ausführungsform	Y-Stück
Arbeitslänge Anschluss 1	185 mm
Arbeitslänge Anschluss 2	120 mm
Luftdichtheitsklasse nach EN 1751	D
Oberflächenschutz außen	sendzimirverzinkt
Einbettbar in Beton	Nein
Oberflächenschutz innen	sendzimirverzinkt
Werkstoff des Kanals	Stahl
Werkstoffgüte Kanal	sonstige
Wandstärke Kanal	0.5 mm
Produktionsart	längsnahtgeschweißt
Außenfarbe	Zink
Nenndurchmesser Kanal, Anschluss 2	80 mm
Winkel	45 °
Antibakterielle Behandlung	Nein
Perforierte Innenwand	Nein
Mit Aufschiebeprofil	Nein
Nenndurchmesser Kanal, Anschluss 3	80 mm
Einstecklänge Anschluss 2	36 mm
Einstecklänge Anschluss 3	36 mm
Mit Aufschiebeklemme	Nein
Antistatische Ausführung	Nein
Einstecklänge Anschluss 1	36 mm
Nenndurchmesser Kanal, Anschluss 1	80 mm
Exzentrisch	Nein
Diameter 2	80 mm
Art der Isolierung	Unisoliert
Ausführung umgekehrtes (negatives) T-Stück	Nein
