Pluspunkte

Ø 315 mm
Mit SAFE-Dichtung
Luftdichtheitsklasse D, ATC 2
Segment-Biegung

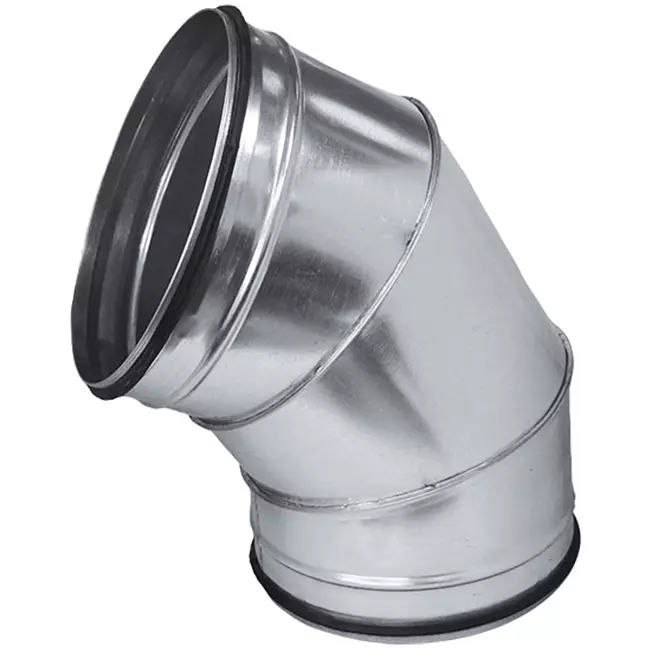

Wickelfalz Bogen 60° Ø 315 mm für Wickelfalzrohre

Der Wickelfalzbogen 60° ist das ideale Verbindungsstück für zwei 315 mm Metallrohre, wenn Sie einen abgewinkelten Lüftungskanal erstellen möchten.

Materialien und Spezifikationen
Dieser Bogen wird aus Sendzimir verzinktem Stahl (Z275) gepresst und ist daher langlebig im Gebrauch. Alle Abmessungen des Produkts sind den Zeichnungen und schriftlichen Spezifikationen zu entnehmen. Neben den 60-Grad-Bögen umfasst unser Sortiment auch 30-Grad-, 45-Grad- und 90-Grad-Bögen mit einem Durchmesser von 315 mm.

Luftdichtheitsklasse
Alle unsere Spiralrohre und verzinkten Formstücke entsprechen der strengen Luftdichtheitsklasse D gemäß der europäischen Norm EN12237. Dies verleiht den Bögen eine ausgezeichnete Luftdichtheit und führt zu einem minimalen Druckverlust im Bogen.

Einfacher Einbau durch Beschläge
Alle Wickelfalz-Formteile sind mit einer sogenannten SAFE-Verbindung ausgestattet um ein luftdichtes Abschließen der einzelnen Komponenten zu gewährleisten. Die Gummidichtung reduziert den Bedarf an weiterem Befestigungsmaterial. Mit den Formteilen in verschiedenen Größen lässt sich sehr einfach ein ganzes Kanalsystem aufbauen.

Marke	Econox
Categorie	Wickelfalzrohrbögen 60°
GTIN	8719544260260
Artikelnummer Lieferant	BSL-315-60
Artikel Nummer	75060068

Spezifikationen

Kategorie Code	129
Ausführung	unisolierter Kanal
Werkstoff des Kanals	Stahl
Werkstoffgüte Kanal	sonstige
Nenndurchmesser Kanal	315 mm
Wandstärke Kanal	0.5 mm
Produktionsart	spiralgefalzt
Oberflächenschutz außen	sendzimirverzinkt
Oberflächenschutz innen	sendzimirverzinkt
Perforierte Innenwand	Nein
Außenfarbe	Zink
Anschluss 1	Einschubende
Anschluss 2	Einschubende
Mit Inspektionsöffnung	Nein
Mit Aufschiebeprofil	Nein
Mit Aufschiebeklemme	Nein
Mit vormontierter Dichtung	Ja
Bogenausführung	Segmentbogen
Winkel des Bogens	60 °
Radius des Bogens	315 mm
Arbeitslänge Anschluss 1	189 mm
Arbeitslänge Anschluss 2	189 mm
Einstecklänge	50 mm
Luftdichtheitsklasse nach EN 1751	D
Einbettbar in Beton	Nein
Antibakterielle Behandlung	Nein
Antistatische Ausführung	Nein
Durchmesser	315 mm
Art der Isolierung	Unisoliert

Dokumente

Product Sheet NL

Wickelfalz Bogen 60° Ø 315mm
