Pluspunkte

Schlagfestes PVC
100% recycelbar
Einfache Installation
Luftdichtheitsklasse ATC1

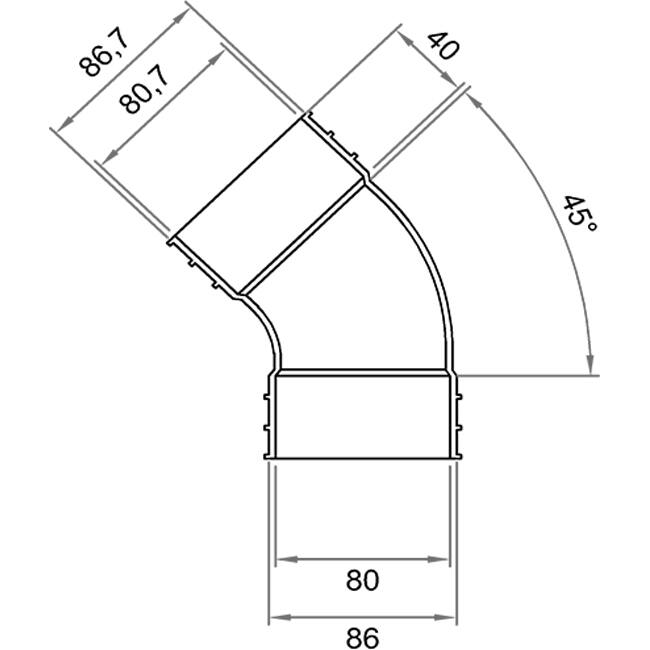

Wavin Ventiza Bogen 45 Grad PVC oval 195x80 mm vertikal M/M

Dieser PVC-Bogen mit einem Winkel von 45 Grad und den Abmessungen 195mm x 80mm (oval) ist auf beiden Seiten mit einer Klebemuffe ausgestattet. Dadurch kann der Bogen direkt auf einen Kanal geschoben werden, ohne dass ein zusätzliches Verbindungsstück für die Kopplung mit dem ovalen Einbaukanal erforderlich ist.

Die ovalen Kanäle und Zubehörteile haben eine Einbauhöhe von nur 90 mm (Kanalhöhe 80 mm). Dies macht das System nicht nur für Einbauanwendungen geeignet, sondern auch für die Montage in abgehängten Decken oder anderen räumlichen Einschränkungen. Das robuste, schlagfeste PVC macht sie langlebig und widerstandsfähig gegen die Belastungen beim Betonieren.

Einbaukanäle sind Lüftungskanäle, die in einen Boden oder in Beton integriert werden, um die Luftverteilung oder -absaugung in Gebäuden zu ermöglichen. Diese flexiblen Produkte sind so konzipiert, dass sie unsichtbar sind und werden häufig in Neubau- und Renovierungsprojekten eingesetzt. Darüber hinaus kann ein Einbaukanal in Wänden, Böden und/oder Decken verwendet werden. In Kombination mit einem geraden Einbaukanal und verschiedenen Zubehörteilen kann ein Lüftungskanal nach Wunsch verlegt werden. Es gibt sowohl runde als auch rechteckige Einbaukanäle. Einige Vorteile von Einbaukanälen sind: ein effizienter Luftstrom, Platzersparnis, Geräuschreduzierung und Flexibilität im Design.

Kanäle und Zubehör: Luftdichtheit und Haltbarkeit

Die Kanäle und Zubehörteile entsprechen der höchsten Luftdichtheitsklasse, ATC1, wie in NEN-EN 17192:2019 festgelegt. Dies bedeutet, dass das System dreimal so luftdicht ist wie Systeme mit ATC2, was der LUKA-Luftdichtheitsklasse D entspricht. Diese hohe Luftdichtheit verbessert sowohl die Energieeffizienz als auch die Luftqualität.

Vorteile der geringen Wandrauigkeit

Dank der geringen Wandrauigkeit von PVC gibt es weniger Schmutzablagerungen und die Reibungsverluste sind minimal. PVC weist die geringste Wandrauigkeit aller Lüftungskanäle auf, was zu einem optimalen Luftstrom beiträgt. Flexible Kanäle hingegen haben die höchste Wandrauigkeit, obwohl sie in ihrer Flexibilität herausragen.

Starke und zuverlässige Verbindungen

Ein einzigartiges Merkmal des Systems ist das Vorhandensein zusätzlicher Rippen um die Klebemuffe. Diese Rippen verbessern den Halt und sorgen für eine stärkere Verbindung, was beim Betonieren unerlässlich ist.

Langlebig und einfach zu installieren

Die Kanäle sind zu 100% recycelbar, was zu umweltfreundlichen Bauweisen beiträgt. Der Einsatz von Klebeverbindungen macht die Installation schnell und einfach, was sowohl Zeit als auch Kosten spart.

Marke	Wavin
Categorie	PVC-Klapprinnen oval 195x80
GTIN	8712148621314
Artikelnummer Lieferant	3171819084
Artikel Nummer	19710010

Spezifikationen

Kategorie Code	245
Ausführung	sonstige
Werkstoff des Kanals	Kunststoff
Werkstoffgüte Kanal	Polyvinylchlorid (PVC)
Wandstärke Kanal	2.7 mm
Produktionsart	nahtlos
Oberflächenschutz außen	unbehandelt
Oberflächenschutz innen	unbehandelt
Perforierte Innenwand	Nein
Außenfarbe	blau
Nennbreite Kanal	195 mm
Nennhöhe Kanal	80 mm
Anschluss 1	Klebemuffe
Anschluss 2	Klebemuffe
Mit Aufschiebeprofil	Nein
Mit Aufschiebeklemme	Nein
Mit vormontierter Dichtung	Nein
Bogenausführung	glatter Bogen
Richtungsänderung	vertikal
Winkel des Bogens	45 °
Arbeitslänge Anschluss 1	80 mm
Arbeitslänge Anschluss 2	80 mm
Einstecklänge	40 mm
Luftdichtheitsklasse nach EN 1751	D
Einbettbar in Beton	Ja
Wärmedurchlasswiderstand Rd	60 (m²⋅K)/W
Antibakterielle Behandlung	Nein
