Pluspunkte

Wärmewirkungsgrad von 93,4 %
Integrierter Feuchtigkeitssensor
100 % modulierender Bypass
Schutzklasse IP31

Orcon HRC-300 EcoMax DN160 - 300 m³/h

Die Orcon HRC-300 EcoMax DN160 ist ein mechanisches Lüftungssystem mit Wärmerückgewinnung für Einfamilienhäuser und Wohnungen, mit einem maximalen Luftvolumenstrom von 300 m³/h. Das Gerät führt kontinuierlich frische, gefilterte Außenluft in Wohn- und Schlafzimmer zu und saugt gleichzeitig verbrauchte Luft aus Küche, Badezimmer und Toilette ab. Dank des integrierten Wärmetauschers gewinnt das Gerät bis zu 93,4 % der Wärme aus der Abluft zurück und nutzt diese zur Vorwärmung der einströmenden Außenluft, was zur energieeffizienten Leistung der Anlage beiträgt.

Vorteile und Funktionen

Energieeffizienzklasse A+: Das Gerät erfüllt die höchste europäische Energieeffizienzklasse für Lüftungsanlagen im Wohnbereich gemäß der ErP-Richtlinie.
Thermischer Wirkungsgrad von 93,4 %: Nahezu die gesamte Wärme der Abluft wird zur Vorwärmung der Außenluft genutzt.
100 % modulierbarer Bypass: Im Sommer führt das Gerät die Außenluft vorbehaltlich des Wärmetauschers, sodass bei Nacht eine Kühlung des Gebäudes mit kühlerer Außenluft möglich ist.
Integrierter Feuchtesensor: Der Sensor erkennt schnelle Feuchtezunahmen in der Rückluft und schaltet das Gerät automatisch in eine höhere Lüftungsstufe, beispielsweise direkt nach dem Duschen oder Kochen.
Drahtlose RF-Kommunikation: Erweiterungen wie Fernbedienungen und CO2-Sensoren können kabellos mit dem Gerät verbunden werden, ohne zusätzliche Verkabelung im Gebäude.
Frostschutz durch Ungleichgewicht: Bei niedrigen Außentemperaturen erzeugt das Gerät vorübergehend ein Ungleichgewicht zwischen Zu- und Abluftventilator, um Eisbildung im Wärmetauscher zu verhindern.
Isoliertes EPP-Gehäuse: Das Gehäuse aus expandiertem Polypropylen minimiert Wärmeverluste und Geräuschübertragung in die Raumluft.

Erweiterungszubehör

Die Orcon HRC-300 EcoMax kann mit verschiedenen Zubehörteilen je nach Bedarf, Wunsch und Situation erweitert werden. Die Einheit lässt sich mit folgenden Komponenten ausstatten:

Orcon RFT Fernbedienung 15RF: Mit dieser kabellosen Fernbedienung stellen Sie die Lüftungsstufe manuell auf niedrig, mittel oder hoch direkt vom Raum aus ein.
Orcon Feuchte-Bedienungssensor 15RF – Einbau: Kombiniert ein Bedienfeld mit integriertem Feuchtesensor. Bei erhöhter Luftfeuchtigkeit schaltet das Gerät automatisch in eine höhere Lüftungsstufe. Geeignet für die Montage im Bad oder der Küche.
Orcon CO2-Bedienungssensor 15RF: Misst kontinuierlich den CO2-Gehalt im Raum. Sobald die Konzentration ansteigt, steuert der Sensor das Gerät, um die Lüftung automatisch zu erhöhen und die Luftqualität konstant zu halten.
Orcon Bewegungssensor 15RF – Einbau: Erkennt die Anwesenheit in einem Raum und schaltet die Lüftung automatisch hoch, wenn sich Personen im Raum befinden. Verlassen die Personen den Raum, kehrt das Gerät in den Standardmodus zurück.

Installation, Wartung und Anwendungen

Die HRC-300 EcoMax DN160 kann an der mitgelieferten Wandhalterung montiert oder auf einem optionalen Ständer platziert werden. Die Luftkanäle zum Gebäude können links oder rechts am Gerät angeschlossen werden, wodurch eine Installation in nahezu jedem Technikraum möglich ist. Die vier Kanalanschlüsse mit einem Durchmesser von 160 mm befinden sich standardmäßig oben am Gerät und können je nach gewünschter Kanalführung einfach zur Seite versetzt werden. Der elektrische Anschluss erfolgt über einen Standard-Randschalterstecker mit 230 V / 50 Hz und einem Kabel von 2 m Länge. Das Gerät hat die Schutzart IP31.

Marke	Orcon
Categorie	Orcon HRC-300
GTIN	8720701078895
Artikelnummer Lieferant	22000082
Artikel Nummer	19220035

Spezifikationen

Kategorie Code	16
Werkstoff des Gehäuses	Kunststoff
Werkstoffgüte des Gehäuses	Expandiertes Polypropylen (EPP)
Material Wärmetauscher	Kunststoff
Geeignet für Wandmontage	Ja
Geeignet für Deckenmontage	Nein
Geeignet für Bodenmontage	Ja
Geeignet für die Montage in abgehängten Decken	Nein
Ausrichtung	links/rechts (wechselbar)
Max. Luftmenge bei 50 Pa	280 m³/h
Max. Luftmenge bei 100 Pa	300 m³/h
Max. Luftmenge bei 150 Pa	300 m³/h
Max. Luftmenge bei 200 Pa	300 m³/h
Max. Volumenstrom nach 1254/2014/EU	300 m³/h
Schallleistungspegel nach 1254/2014/EU	41 dB(A)
Leistungsaufnahme bei max. Luftmenge bei 100 Pa	65 W
Thermischer Ertrag bei 70 % Luftmenge bei 50 Pa	93.4 %
Motortyp	EC (elektronisch kommutiert)
Spannung	230 V
Frequenz	50 Hz
Anzahl der Phasen	1
Absicherung des Gerätes	0.65 A
Mit thermischem Überlastschutz	Nein
Elektrischer Anschluss	Anschlusskabel mit Schutzkontaktstecker
Energieeffizienzklasse nach 1253/2014/EU	A+
Mit digitalem Display	Ja
Mit kabelgebundener Kontrolleinheit	Nein
Geeignet für kabelgebundene Kontrolleinheit	Ja
Mit drahtloser Fernbedienung	Nein
Geeignet für drahtlose Fernbedienung	Ja
Unterstützt Protokoll für Modbus	Nein
Bedienung über App	Nein
Mit Zonenregler	Nein
Geeignet für Zonenregler	Ja
Mit Heizelement	Nein
Mit VOC-Sensor	Nein
Geeignet für zusätzlichen VOC-Sensor	Nein
Mit externem Feuchtigkeitssensor (RH)	Nein
Mit internen Feuchtigkeitssensor (RH)	Ja
Geeignet für (extra) Feuchtigkeitssensor (RH)	Ja
Mit internem Kohlenstoffdioxid (CO2)-Sensor	Nein
Geeignet für (extra) Kohlenstoffdioxid (CO2) Sensor	Ja
Geeignet für den Anschluss an die Zentralheizung	Nein
Mit Bypass	Ja
Mit konstanter Druckregelung	Nein
Mit Konstantvolumenstromregler	Ja
Art des Frostschutzes	sonstige
Nenndurchmesser Kanal (min)	160 mm
Nenndurchmesser Kanal (max)	160 mm
Anzahl der Außenluftanschlüsse (AUL) gemäß EN 13141-7	1
Anzahl der Zuluftanschlüsse (ZUL) gemäß EN 13141-7	1
Anzahl der Abluftanschlüsse (ABL) nach EN 13141-7	1
Anzahl der Fortluftanschlüsse (FOL) nach EN 13141-7	1
Anschlüsse Außenluft (AUL)	Kanalende
Anschlüsse Zuluft (ZUL)	Kanalende
Anschlüsse Abluft (ABL)	Kanalende
Anschlüsse Fortluft (FOL)	Kanalende
Versorgungsfilter nach ISO 16890-1:2016	ISO Coarse
Wirkungsgrad des Versorgungsfilters nach ISO 16890-1:2016	65 %
Abluftfilter nach ISO 16890-1:2016	ISO Coarse
Effizienz des Abluftfilters nach ISO 16890-1:2016	65 %

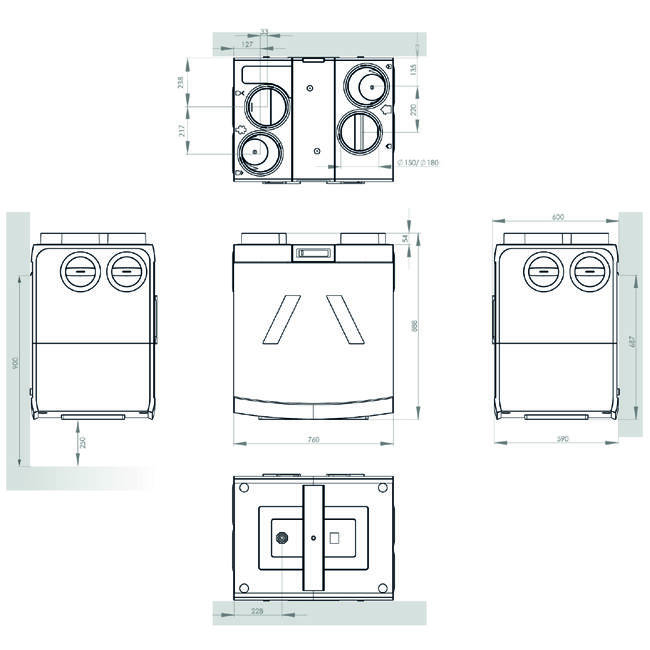

Höhe	888 mm
Breite	760 mm
Tiefe	600 mm
Schutzart (IP)	IP31
Gewicht	34 kg
Energieetikett	A+
Wärmerückgewinnung über	Kreuzgegenstromwärmetauscher
