Pluspunkte

Ø125 mm bis 2x Ø90 mm
Luftdichtheitsklasse D, ATC-1
Ein-Klick-Technik

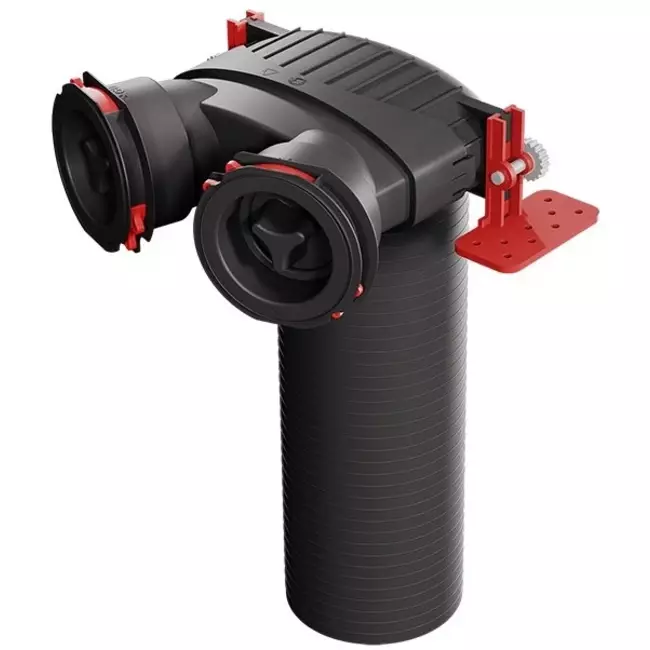

Heatpex Aria Anschlusskasten Ø 125 mm bis 2 x Ø 90 mm

Dieser Anschlusskasten ist Teil des Aria Luftverteilungssystems von Heatpex. Der aus hochwertigem Polypropylen gefertigte Anschlusskasten ermöglicht den Anschluss von bis zu 2 Ø90 mm Kanälen an einen einzigen Ø 125 mm Abluft-/Zuluftkanal. Adaptierbare Montagelaschen mit Höhenverstellung ermöglichen eine einfache Montage an oder unter Decken.

Dieses Plenum-Set enthält Folgendes:

1x Hauptgerät mit Buchse Ø 125 mm
1x Elliptisches Sitzdichtungsmodul mit 2 Buchsen Ø90 mm
2x Montagering für Kanal Ø90 mm mit Dichtungen
2x Endkappe mit Dichtung für Kanal Ø 90 mm
2x anpassbare Montageklinge mit Schrauben

Bitte beachten Sie
Um die Verschlusskappen des Luftverteilerkastens und des Ventilkollektors sowie um das Anschlussstück und den Stecker befindet sich ein roter Gummiring. Diese wird vor dem Anschließen um das Rohr gelegt, so dass eine luftdichte Verbindung entsteht. Dann befestigen Sie das Rohr mit der Schelle. Werfen Sie die roten Gummiringe nicht weg, denn wir haben sie nicht lose. Siehe Abbildung mit Schritten.

Marke	HEATPEX
Categorie	Heatpex Aria 90mm
GTIN	5908226244992
Artikelnummer Lieferant	523 290 001
Artikel Nummer	14400502

Spezifikationen

Anschluss der Abzweigung	Einschubende
Anschluss Hauptkanal	Kanalende
Anzahl der Abzweige	2
Kategorie Code	197
Material	Kunststoff
Mit vormontierter Dichtung	Ja
Nom. kanaaldiameter aftakkingen	90 mm
Nenndurchmesser des Hauptkanals	124.1 mm
Typ	Kollektor
Betriebslänge	248 mm
