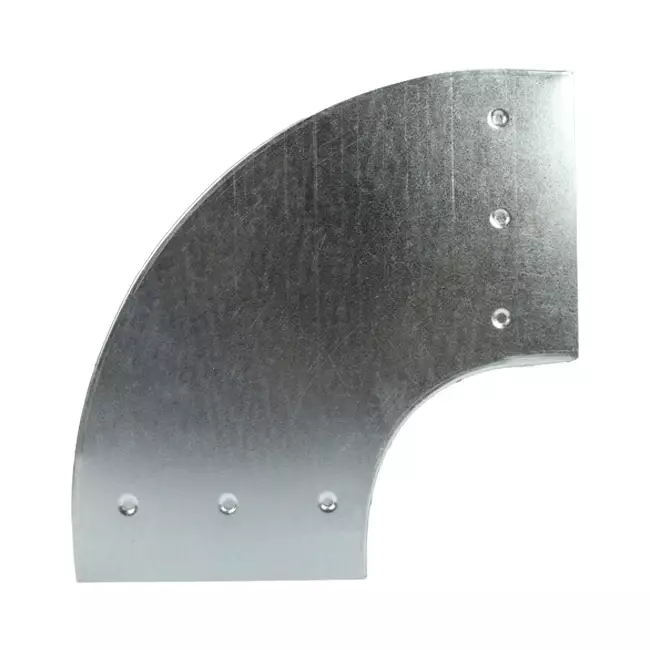

Verzinkter 90-Grad-Bogen 170x80 mm

Dieser verzinkte 90-Grad-Bogen mit den Maßen 170x80 mm hat ein Einlassende, das direkt über einen Kanal fällt, ohne dass ein zusätzliches Verbindungsstück erforderlich ist, um den Bogen mit einem Einlasskanal zu verbinden.

Einlasskanäle sind Lüftungskanäle, die in einen Boden oder Beton integriert werden, um die Luftverteilung oder -absaugung in Gebäuden zu ermöglichen. Diese flexiblen Produkte sind so konzipiert, dass sie unsichtbar sind, und werden häufig bei Neubauten und Renovierungsprojekten verwendet. Außerdem kann ein Ansaugkanal in Wänden, Böden und/oder Decken eingesetzt werden. Kombiniert mit einem geraden Kanal und verschiedenen Formteilen kann ein Lüftungskanal nach Bedarf erstellt werden. Es sind sowohl runde als auch rechteckige Kanäle erhältlich. Zu den Vorteilen von Zuluftkanälen gehören ein effizienter Luftstrom, Platzersparnis, Lärmreduzierung und Designflexibilität.

Produktspezifikationen

Unsere Zuluftkanäle sind speziell für den Einsatz im Wohnungsbau und in wohnungsähnlichen Böden konzipiert. Außerdem werden diese langlebigen Produkte aus hochwertigem verzinktem Stahl hergestellt. Dieser Stahl ist mit einem korrosionsbeständigen Zinküberzug versehen, der im bewährten Sendzimir-Verfahren aufgebracht wird, bei dem ein beidseitiger Zinküberzug aufgebracht wird. Dies garantiert einen robusten und dauerhaften Korrosionsschutz gemäß den Normen NEN-EN 10346 und NEN-EN 10143.

Abhängig von den Abmessungen des Luftkanals wählen wir die am besten geeignete Blechstärke, um Stärke und Funktionalität zu gewährleisten. Für Schlitzkanäle in der Größe 170x80 mm wird eine Blechstärke von 0,5 mm verwendet, während die größeren Größen wie 220x80mm und 300x80mm in einem 0,6 mm Blech ausgeführt werden. Die Querverbindungen in rechteckigen Schüttrohren sind als Schiebeverbindungen mit einem Kupplungsstück ausgeführt. Diese Verbindungen werden mit selbstbohrenden Schrauben sicher befestigt. Um das Eindringen von Wasser oder Zement in den Luftkanal zu verhindern, werden die Fugen mit PVC-Band abgeschlossen. Längsverbindungen werden als Flansch- oder Punktschweißverbindung ausgeführt. Diese Eigenschaften machen unsere verzinkten, faltbaren Luftkanäle zu einer zuverlässigen Wahl für Bauprojekte, bei denen Langlebigkeit und Qualität an erster Stelle stehen.

Marke	Econox
Categorie	Flachkanal 170x80mm
GTIN	8719544284600
Artikelnummer Lieferant	10064020
Artikel Nummer	10064020

Spezifikationen

Kategorie Code	179
Ausführung	unisolierter Kanal
Werkstoff des Kanals	Stahl
Werkstoffgüte Kanal	sonstige
Wandstärke Kanal	0.5 mm
Oberflächenschutz außen	sendzimirverzinkt
Oberflächenschutz innen	sendzimirverzinkt
Außenfarbe	Zink
Nennbreite Kanal	172 mm
Nennhöhe Kanal	82 mm
Anschluss 1	Einschubende
Anschluss 2	Einschubende
Ausführung Außenbogen	glatter Bogen
Ausführung Innenbogen	glatter Bogen
Richtungsänderung	horizontal
Winkel des Bogens	90 °
Länge Anschluss 1	241 mm
Arbeitslänge Anschluss 1	196 mm
Länge Anschluss 2	241 mm
Arbeitslänge Anschluss 2	195 mm
Max. Überdruck	1000 Pa
Luftdichtheitsklasse nach EN 1751	C
Einbettbar in Beton	Ja
