Belimo Raumbediengerät für CO₂, Feuchte und Temperatur - ePaper Touch Display - MP-Bus - P-22RTM-1800D-1

Belimo Raumsteuerungsmodul für CO₂, Luftfeuchtigkeit und Temperatur – ePaper Touchdisplay – MP-Bus – P-22RTM-1800D-1

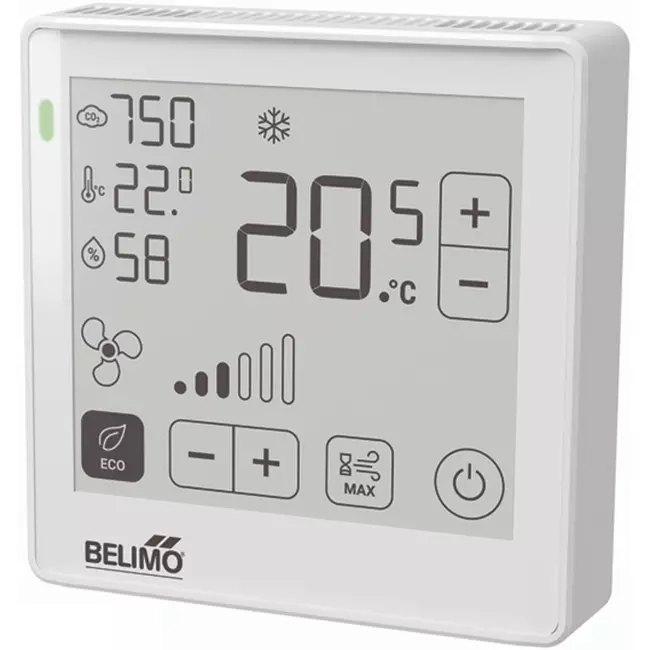

Das Belimo P-22RTM-1800D-1 ist ein Raumsteuerungsmodul (RAL 9003) für die gleichzeitige Messung von CO₂, relativer Luftfeuchtigkeit und Temperatur in Aufenthaltsräumen. Es verfügt über ein integriertes ePaper Touchdisplay zur direkten Anzeige und Bedienung. Das hochkontrastreiche Display (69 x 62 mm) reflektiert das Umgebungslicht wie Papier, ist unter allen Lichtverhältnissen gut ablesbar und wird über Touchfelder bedient. Dank der MP-Bus-Kommunikation und drei konfigurierbaren analogen Ausgängen lässt sich das Modul nahtlos an vorhandene Regler anderer Hersteller anbinden. Die CO₂-Messung basiert auf der NDIR-Zweikanal-Technologie, wodurch keine regelmäßige Kalibrierung mit Außenluft erforderlich ist. Inbetriebnahme und Konfiguration erfolgen unkompliziert über die Belimo Assistant 2 App.

Vorteile und Funktionen

• ePaper Touchdisplay: Das integrierte hochkontrastreiche Display zeigt aktuelle Messwerte und Systemstatus direkt an der Wand an und ermöglicht dem Anwender, Soll-Temperatur und Ventilatorgeschwindigkeit über Touchfelder einzustellen.
• Dreifachmessung in einem Modul: Das Raumsteuerungsmodul misst gleichzeitig CO₂ (0-2000 ppm), relative Luftfeuchtigkeit (0-100 % rF) und Temperatur (0-50 °C), was Verkabelungs- und Installationskosten im Vergleich zu einzelnen Sensoren spart.
• NDIR Zweikanal-CO₂-Technologie: Ein integrierter Referenzkanal korrigiert automatisch Messabweichungen, die bei allen CO₂-Sensoren im Laufe der Zeit auftreten, sodass eine regelmäßige Kalibrierung mit Außenluft entfällt, auch bei 24/7-Besetzung.
• MP-Bus Kommunikation: Bis zu 8 Module können an eine einzelne MP-Bus-Leitung angeschlossen werden, wobei Versorgung und Kommunikation über dasselbe Kabel erfolgen, was die Verkabelungskosten erheblich reduziert.
• CO₂-Ampelfunktion: Die integrierte LED stellt die Luftqualität visuell in Grün, Gelb und Rot dar und gibt den Nutzern sofort Auskunft über den Lüftungsbedarf des Raumes.
• Drei konfigurierbare analoge Ausgänge: Die drei Ausgänge sind auf 0-10 V, 2-10 V, 0-5 V oder 4-20 mA einstellbar, wodurch das Modul mit nahezu allen bestehenden Reglern kompatibel ist.

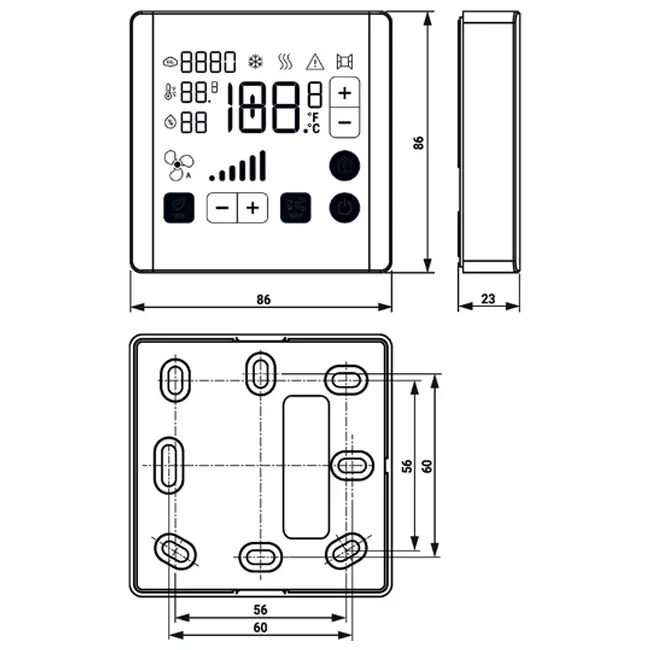

• Einfache Wandmontage: Montage auf einer Standard-Unterputzdose mit Kabelanschluss von hinten, oben oder unten, sodass die Verkabelung sichtbar oder unsichtbar in der Wand geführt werden kann.

Installation, Wartung und Anwendungen

Das Modul wird mittels der mitgelieferten Schrauben an der Wand montiert, idealerweise an einer repräsentativen Stelle im Raum, frei von direkter Sonneneinstrahlung, Zugluft und Wärmequellen. Der elektrische Anschluss erfolgt über Federklemmen, geeignet für Kabelquerschnitte von 0,2 bis 2,5 mm². Die Konfiguration der Messbereiche, analogen Ausgänge, Displayinhalte sowie der CO₂-Ampelfunktion erfolgt über die Belimo Assistant 2 App. Eine Nachkalibrierung des CO₂-Sensors wird nach fünf Jahren empfohlen. Das Raumsteuerungsmodul eignet sich hervorragend für die Lüftung in Büros, Besprechungsräumen, Klassenzimmern, Hotelzimmern und Pflegeeinrichtungen, bei denen Luftqualität, Feuchtigkeitskontrolle und Benutzersteuerung im Mittelpunkt stehen.
