Pluspunkte

8 einstellbare Messbereiche
Messbereich: -50 bis +250°C
Flexibles Kabel für Lücken
Schutzart IP65

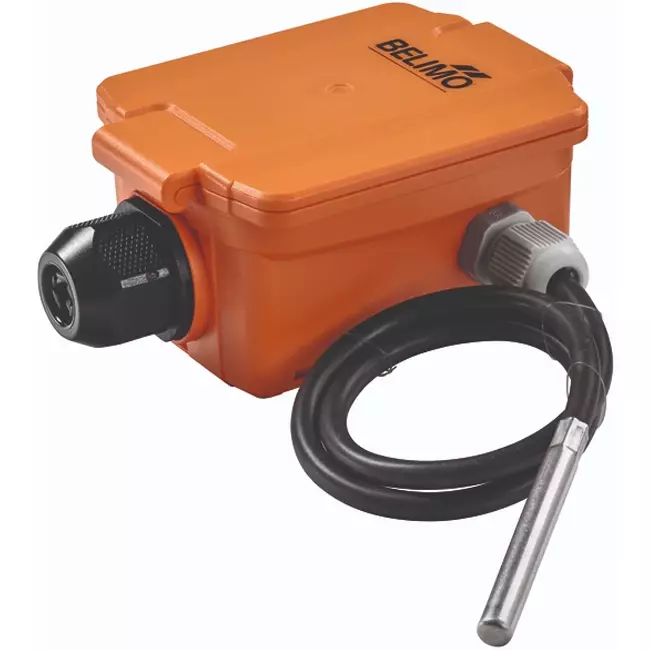

Belimo Kabeltemperatursensor 4-20 mA – Sonde 50x6 mm – 2 Meter – 22CT-14H

Der Belimo 22CT-14H ist ein aktiver Kabeltemperatursensor, der zur Temperaturmessung sowohl in Luftkanälen als auch in Rohrleitungen entwickelt wurde. Der Sensor ist mit einer Edelstahlsonde und einem speziellen Verbindungskabel für Zwischenräume ausgestattet, wodurch eine einfache Montage auch an schwer zugänglichen Einbaustellen möglich ist. Das PT1000 Klasse AA Sensorelement gewährleistet eine präzise Messung, während das 4-20 mA Ausgangssignal verlässlich über lange Leitungsdistanzen funktioniert. Mit acht einstellbaren Messbereichen ist der Sensor vielseitig in verschiedenen klimatechnischen Anwendungen einsetzbar.

Vorteile und Funktionen

Aktives 4-20 mA Ausgangssignal: Das Stromsignal ist unempfindlich gegenüber Störungen auf der Verkabelung und eignet sich für den Anschluss an nahezu alle am Markt befindlichen Regelgeräte und Gebäudeleittechniksysteme.
PT1000 Klasse AA Sensorelement: Sorgt für eine stabile und präzise Temperaturmessung mit einer Genauigkeit von ±0,5°C bei 21°C.
Geeignet für Luft und Wasser: Der Sensor ist sowohl in Luftkanälen als auch in Rohrleitungen anwendbar, wodurch er vielseitig in verschiedenen klimatechnischen Anwendungen einsetzbar ist.
Acht einstellbare Messbereiche: Über eine Steckbrücke sind acht Messbereiche von -50 bis +250°C wählbar, abgestimmt auf die spezifische Anwendung. Die Werkseinstellung liegt bei 0 bis +160°C.
Spezialkabel für Zwischenräume: Das flexible 2 Meter lange Kabel ermöglicht eine Montage an schwer zugänglichen Stellen in Installationen.
Schutzart IP65 / NEMA 4X: Vollständig geschützt gegen Staub und Wasserstrahlen, geeignet für den Einsatz in Technikräumen und feuchten Umgebungen.

Installation, Wartung und Anwendungen

Die Edelstahlsonde mit 50 mm Länge und 6 mm Durchmesser ist direkt für die Montage in Luftkanälen geeignet. Der elektrische Anschluss erfolgt über einen steckbaren Klemmblock (max. 2,5 mm²). Der Sensor findet Anwendung in Lüftungsanlagen, Rohrnetzwerken und Klimatisierungssystemen in gewerblichen und industriellen Gebäuden.

Praktische Informationen

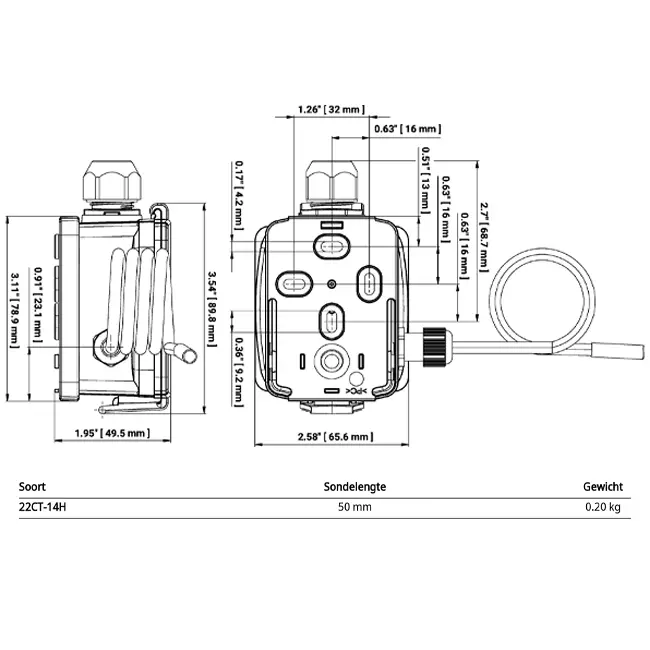

Der Sensor ist mit einer Edelstahlsonde von 50 mm Länge und 6 mm Durchmesser ausgestattet und verfügt über ein fest angebrachtes 2 Meter Anschlusskabel. Die Mediumtemperatur darf zwischen -50 und +180°C liegen. Die Nennspannung beträgt DC 24 V. Das Gewicht des Sensors liegt bei 0,20 kg, und er ist in einem UV-beständigen Polycarbonat-Gehäuse mit NBR-Dichtung untergebracht.

Marke	Belimo
Categorie	Sensoren
GTIN	7630498101014
Artikelnummer Lieferant	22CT-14H
Artikel Nummer	23010046

Spezifikationen

Kategorie Code	101
Mit Befestigungsmaterial	Ja
Geeignet für Wandmontage	Nein
Geeignet für Deckenmontage	Nein
Geeignet für Kanalbefestigung	Ja
Geeignet für Rohrmontage	Ja
Geeignet für Luft	Ja
Geeignet für Flüssigkeiten	Ja
Geeignet für Gase	Nein
Mit Gehäuse	Ja
Deckelbefestigung	geschraubt
Sensorelement innerhalb des Gehäuses	Nein
Sensorelement außerhalb des Gehäuses	Ja
Festes Kabel am Sensor	Ja
Kabellänge	2 m
Länge des Sensors	50 mm
Einstecklänge	50 mm
Durchmesser Sensorelement	6 mm
Material Element	rostfreier Stahl
Technologie	sonstige
Aktive Temperaturmessung	Ja
Passive Temperaturmessung	Nein
Durchschnittstemperaturmessung	Nein
Anzahl der Messpunkte	1
CO2-Messung	Nein
VOC-Messung	Nein
Messung der rel. Luftfeuchtigkeit	Nein
Messung der absoluten Luftfeuchtigkeit	Nein
Enthalpiemessung	Nein
Messung des Taupunkts	Nein
Feinstaubmessung (PM)	Nein
Temperaturmessbereich (min)	-50 °C
Temperaturmessbereich (max)	250 °C
Anzahl der Messbereiche	8
Offseteinstellung möglich	Ja
Trend-Darstellung	Nein
Fehlerspeicherung möglich	Nein
Potentiometer mit Einstellknopf	Ja
Unterstützt Protokoll für BACnet	Nein
Unterstützt Protokoll für Modbus	Nein
Unterstützt Protokoll für MP (Multi Point)	Nein
Unterstützt Protokoll für KNX	Nein
LoRa-Technologie	Nein
NFC (Near Field Communication)	Nein
Bluetooth	Nein
Wi-Fi-kompatibel	Nein
Drahtlos	Nein
Mit Display	Nein
Bemessungsversorgungsspannung DC (min)	24 V
Bemessungsversorgungsspannung DC (max)	24 V
Anzahl der Ausgangssignale	1
Anzahl der Ausgangsbereiche 4 mA ... 20 mA	1
Max. Umgebungsfeuchtigkeit (nicht kondensierend)	95 %
Umgebungstemperatur (min)	-35 °C
Umgebungstemperatur (max)	50 °C
Einsatzgebiet	Tauchrohr/-kanal
