Pluspunkte

Sensorkabel von 6 Metern Länge
Schaltpunkt -10 bis +15°C
Schaltbar bis zu 16 A - 230 V AC
Schutzart IP65

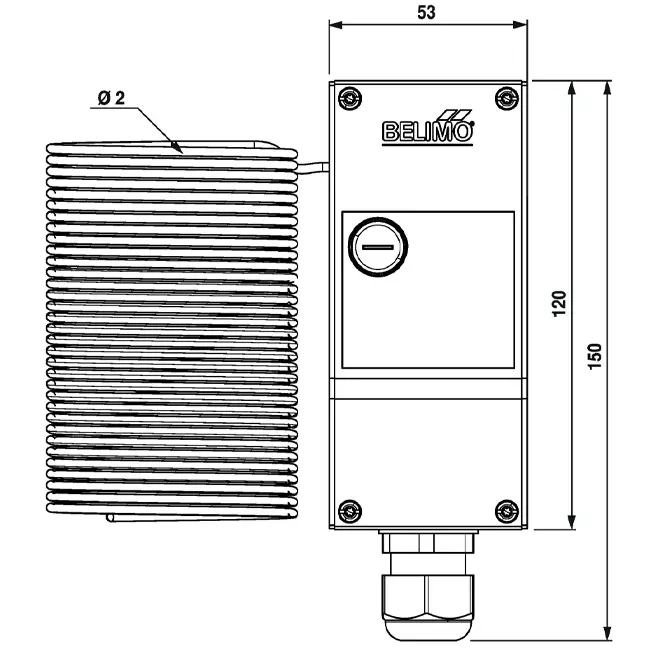

Belimo Frostwächter SPDT - AR - 6 Meter - 01ATS-1050B

Der Belimo 01ATS-1050B ist ein Frostwächter für Lüftungs- und Klimaanlagen. Das Gerät überwacht die Temperatur von Wasser- und Luftheizern und schützt Kühlregister sowie Heizbatterien vor Frostschäden. Sobald die Temperatur im Kanal unter den eingestellten Schwellenwert fällt, schaltet der Umschalter mit einem Wechslerkontakt (SPDT) automatisch und kann eine Sicherheitsmaßnahme auslösen, wie etwa das Schließen der Luftklappe oder die Aktivierung eines Alarms. Der Belimo Feuchtigkeitswächter verfügt über eine automatische Rückstellung: Sobald die Temperatur sich ausreichend erholt hat, schaltet das Gerät ohne manuellen Eingriff zurück.

Vorteile und Funktionen

6 Meter lange Sensorleitung: Die lange Sensorleitung deckt einen großen Bereich des Luftkanals ab, wodurch auch lokale Kältebrücken oder Punktabkühlungen erkannt werden und Frostschäden effektiv vermieden werden können.
Automatische Rückstellung: Bei Temperaturanstieg setzt die Anlage automatisch den Betrieb fort, ohne dass weitere Wartungsmaßnahmen oder manuelle Eingriffe notwendig sind.
Einstellbarer Schaltpunkt (-10 bis +15°C): Der gewünschte Wert kann vor Ort einfach eingestellt werden, werkseitig ist 5°C voreingestellt.
IP65-Gehäuse: Vollständig staubdicht und spritzwassergeschützt, geeignet für den Einsatz in feuchten Technikräumen.
Hohe Schaltleistung: Der Umschalter unterstützt eine Last von bis zu 16 A bei 230 V AC für einen zuverlässigen Betrieb.

Effektiver Frostschutz

Die Zeitkonstante des Sensors beträgt weniger als 25 Sekunden bei einer Luftgeschwindigkeit von 1 m/s im Kanal. Dies bedeutet, dass der Frostwächter schnell auf plötzliche Temperatursenkungen reagiert und die Schutzmaßnahme rechtzeitig einleitet – noch bevor Kondensation oder Eisbildung an der Heizbatterie auftreten kann. Die Schalthysterese von 1,5 K verhindert instabiles Schaltverhalten und sorgt dafür, dass das System nicht ständig um den Sollwert pendelt.

Installation, Wartung und Anwendungsbereiche

Der Belimo Feuchtigkeitswächter wird inklusive Montageset mit sechs Haltern für eine einfache Befestigung im Kanal geliefert. Die Sensorleitung wird in Zickzackform durch den Querschnitt des Kanals geführt, sodass der vollständige Luftstrom effektiv überwacht wird. Der Anschluss erfolgt über Federklemmen für Leitungen bis 2,5 mm², mit einem Kabelverschraubung M20x1,5 für Kabel mit einem Durchmesser von 6 bis 12 mm. Dieser Frostwächter wird in Heizungs- und Lüftungszentrale, in Luftbehandlungsgeräten sowie bei Außenluftansaugungen im Wohnungs- und Gewerbebau eingesetzt.
