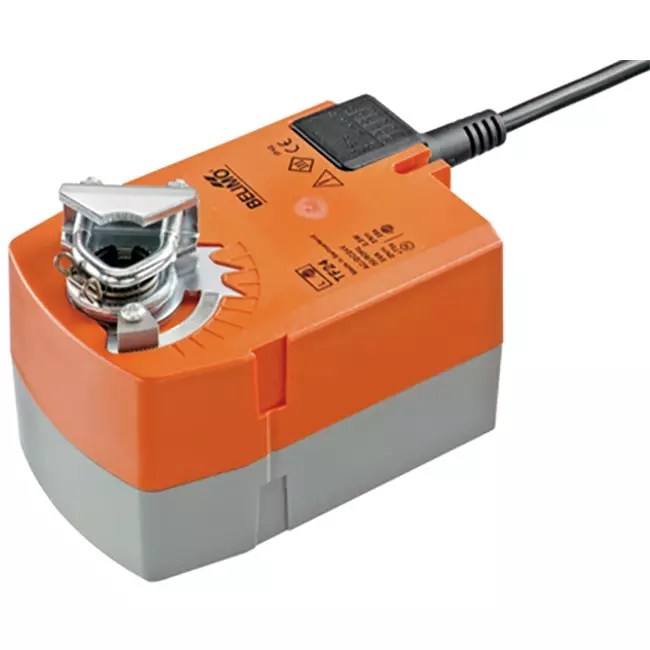

Belimo Dreh-Klappenantrieb mit Federrückstellung 24V - auf/zu - 2,5 Nm - TF24
Der Belimo TF24 ist ein kompakter Dreh-Klappenantrieb mit Federrückstellung zur auf/zu-Steuerung von kleinen Luftklappensegmenten bis ca. 0,5 m² in technischen Gebäudeanlagen. Der Antrieb arbeitet mit einem auf/zu-Signal: Bei anliegender Versorgungsspannung bewegt er sich in die Arbeitsstellung, wobei die internen Rückstellfedern gespannt werden. Bei Stromausfall kehrt die Klappe automatisch und selbstständig durch die Federkraft in die sichere Position zurück. Dadurch eignet sich der Klappenantrieb für Anwendungen, bei denen ein vordefinierter Sicherheitszustand erforderlich ist, wie z. B. brandschutztechnische oder Notbelüftungsklappen in kleineren Luftkanälen. Der Motor erreicht einen Drehwinkel von 90° in 75 Sekunden, und die Federrückstellung bringt die Klappe in weniger als 25 Sekunden zurück. Der Ruhestromverbrauch liegt bei 1,5 W, und der Geräuschpegel des Motors beträgt 50 dB(A). Mit einem Drehmoment von 2,5 Nm und kompakten Abmessungen ist er besonders für kleine Klappen in Lüftungsanlagen geeignet.
Vorteile und Funktionen
- Kompakt und leicht: Mit einem Gewicht von nur 0,62 kg und einem Drehmoment von 2,5 Nm ist der Klappenantrieb ideal für kleine Luftklappensegmente bis ca. 0,5 m², bei begrenztem Platzangebot.
- Automatische Federrückstellung bei Stromausfall: Die Klappe kehrt innerhalb von 25 Sekunden ohne externe Energiequelle oder Steuerung in die Sicherheitsstellung zurück.
- Einstellbare Bewegungsrichtung durch Montage L/R: Die Drehrichtung von Motor und Federrückstellung wird bei der Montage festgelegt, was flexible Einsätze in verschiedenen Klappenanordnungen ermöglicht.
- Mechanisch einstellbarer Drehwinkel: Der Drehwinkel ist mechanisch von 37 % in 2,5 %-Schritten bis maximal 95° einstellbar, sodass der Antrieb genau zum Öffnungsbereich der Klappe passt.
- Überlastungssicher ohne Endschalter: Der Antrieb stoppt automatisch beim Erreichen des mechanischen Anschlags, verhindert Verschleiß und vereinfacht die Installation.
- IP42-Schutzklasse: Der Klappenantrieb ist gegen Tropfwasser und das Eindringen von Fremdkörpern geschützt und eignet sich somit für geschützte Innenräume wie Lüftungsgeräte und Klimaanlagen.
Installation, Wartung und Einsatzgebiete
Der Antrieb wird direkt mit dem mitgelieferten universellen Klemmring an der Klappenachse montiert, geeignet für Achsdurchmesser von 6 bis 12,7 mm. Die Achse muss mindestens 84 mm lang sein und mindestens 20 mm überstehen. Eine mitgelieferte Verdrehschutzvorrichtung verhindert ein Mitdrehen des Antriebs. Die Drehrichtung von Motor und Federrückstellung wird über die Montagerichtung (L/R) eingestellt. Der Drehwinkel ist mechanisch über Anschläge bis maximal 95° einstellbar. Der TF24 verfügt über keine manuelle Verstellung. Der elektrische Anschluss erfolgt über ein fest installiertes Kabel von 1 m Länge mit zwei Adern zu je 0,75 mm². Der Antrieb ist wartungsfrei und eignet sich für die auf/zu-Steuerung kleiner Luftklappensegmente in Lüftungseinheiten, Fancoil-Geräten, kleineren Luftbehandlungsgeräten und Notbelüftungsklappen im Gewerbe- und Wohnungsbau.
| Marke | Belimo |
| Categorie | Klappenantriebe: Belimo |
| GTIN | 7630498115677 |
| Artikelnummer Lieferant | TF24 |
| Artikel Nummer | 23010064 |
Spezifikationen
| Kategorie Code | 101 |
| Geeignet für Belüftungsarmaturen | Ja |
| Netzspannung | 24 V AC/DC |
| Steuersignal | 2-Punkt |
| Energieverbrauch im Betrieb | 2.5 W |
| Energieverbrauch im Stillstand | 1.5 W |
| Ausführung | rotierend |
| Regelungsart An/Aus | Nein |
| Regelungsart modulierend | Ja |
| Regelungsart Split-Range | Nein |
| Länge des Anschlusskabels | 1 m |
| Übertragung | mit Zahnrädern |
| Mit Direktmontageflansch nach ISO 5211 | Nein |
| Mit Nullspannungsrücklauf | Ja |
| Spannungsfrei wenn geschlossen | Ja |
| Automatische Huberkennung | Nein |
| Einstellbare Zustandsmeldung | Nein |
| Hilfskontakte | Nein |
| Zustandsmeldung | ohne |
| Hilfskontakte optional | Nein |
| Endkontakte | ohne |
| Arbeitsbereich einstellbar | Nein |
| Mit mechanischem Standanzeiger | Ja |
| Geeignet für Handbedienung | Nein |
| Laufzeit | 75 s |
| Drehmoment | 2.5 Nm |
| Potentialfreier Schaltkontakt | Nein |
| Selbsteinstellbare Schlaglänge | Nein |
| Max. Drehwinkel | 95 ° |
| Mit Sicherheitsfunktion | Ja |
| Schutzart (NEMA) | 2 |
| Schutzart (IP) | IP42 |
| Max. elektrische Leistungsaufnahme | 5 A |
| Umgebungstemperatur (min) | -30 °C |
| Umgebungstemperatur (max) | 50 °C |

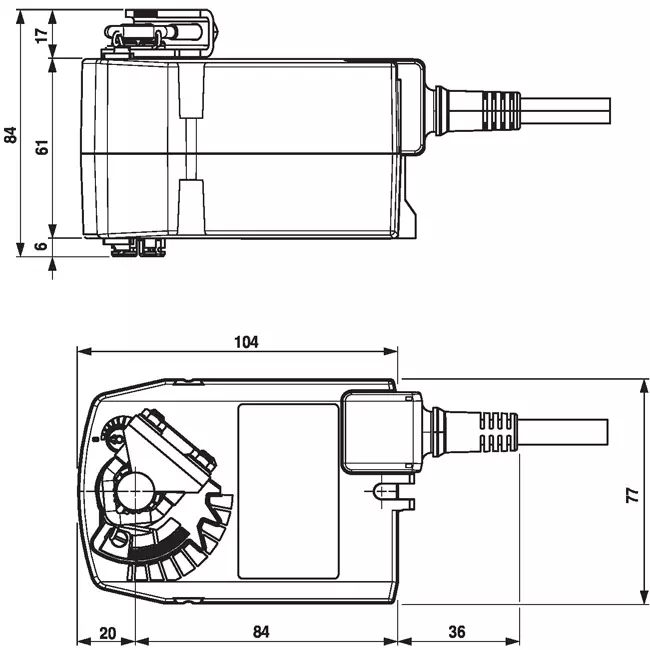

| Höhe | 85 mm |
| Breite | 120 mm |
| Tiefe | 200 mm |
| Explosionsgeschützt | Nein |
| Werkstoff des Gehäuses | Kunststoff |
| Geeignet für Ventile | Nein |
