Pluspunkte

Piezo-Messelement
Messbereich: -100 bis 2500 Pa
8 wählbare Messbereiche
Schutzart IP65

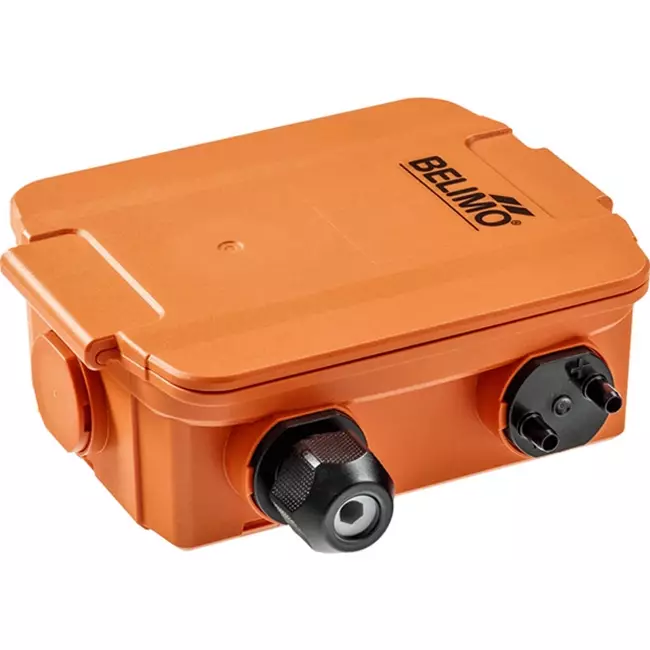

Belimo Differenzdrucksensor bis 2500 Pa - 22ADP-184

Der Belimo Differenzdrucksensor ist ein präziser Sensor, der speziell für die Überwachung von Luft und anderen nicht brennbaren Gasen in HLK-Systemen entwickelt wurde. Der Sensor vereint hohe Messgenauigkeit mit einer äußerst robusten Bauweise. Dank des IP65-Gehäuses ist das Gerät vollständig staub- und strahlwasserdicht, wodurch es selbst unter anspruchsvollen Bedingungen zuverlässig bleibt. Dies macht den Differenzdrucksensor zur idealen Wahl für die Kontrolle von Luftfiltern, die Überwachung von Ventilatoren oder die präzise Regelung des Drucks in rauchfreien Fluchtwegen. Der Sensor ist durch acht wählbare Messbereiche und verschiedene Ausgangssignale flexibel einsetzbar.

Vorteile und Funktionen

Piezo-Messtechnik: Ausgestattet mit einem hochwertigen Sensorelement, das selbst kleinste Druckunterschiede zuverlässig erfasst.
Universelle Ausgangssignale: Unterstützt sowohl 0...5/10 V als auch 4...20 mA, was eine nahtlose Integration in jedes Gebäudeleitsystem (GLT) gewährleistet.
IP65-Schutzklasse: Das robuste, UV-beständige Gehäuse ist vollständig staub- und strahlwasserdicht, ideal für die Montage in feuchten Lüftungsanlagen oder Technikräumen.
8 wählbare Messbereiche: Über einstellbare DIP-Schalter wählen Sie problemlos den passenden Bereich (zwischen -100 und 2500 Pa), wodurch der Sensor für nahezu jedes Projekt geeignet ist.

Installation, Wartung und Anwendungen

Der Belimo Differenzdrucksensor ist zur Montage an Wänden, an Kanälen oder direkt in Lüftungsgeräten konzipiert. Für den korrekten Betrieb bei Differenzdruckmessungen werden die mitgelieferten Schlauchsets an den Sensoranschlüssen (6 mm) angeschlossen. Das Gehäuse ermöglicht eine sichere und übersichtliche Verdrahtung mittels steckbarem Klemmblock und Kabelverschraubung mit Zugentlastung. Der Sensor wird breit in Gewerbe- und Industriebauten eingesetzt, unter anderem zur Filterüberwachung, Ventilatorsteuerung und zum Aufrechterhalten von Überdruck in rauchfreien Fluchtwegen.

Lieferumfang

Der Belimo Differenzdrucksensor wird standardmäßig mitgeliefert mit:

Montageplatte (L-Gehäuse)
Pitotrohr-Set, inklusive 2 Luftkanalanschlüssen, 2 m Schlauch und Befestigungsschrauben

Marke	Belimo
Categorie	Sensoren
GTIN	7630498100901
Artikelnummer Lieferant	22ADP-184
Artikel Nummer	23010044

Spezifikationen

Kategorie Code	101
Versorgungsspannung	24 V
Messbereich (min)	-100 °C
Messbereich (max)	2500 °C
Max. Überdruck	40 Pa
Geeignet für Luft	Ja
Geeignet für Wasser	Nein
Geeignet für Gase	Ja
Geeignet für Ammoniak	Nein
Geeignet für Öl	Nein
Geeignet für Glykol	Nein
Geeignet für Dampf	Nein
Mediumtemperatur (Dauerbetrieb) (min)	-10 °C
Mediumtemperatur (Dauerbetrieb) (max)	50 °C
Ablesbar	Nein
Mit Display	Nein
Schutzart (IP)	IP65
Explosionsgeschützt	Nein
Anschluss	Schlauchstutzen
Messelement	Piezo
Werkstoff des Gehäuses	Kunststoff

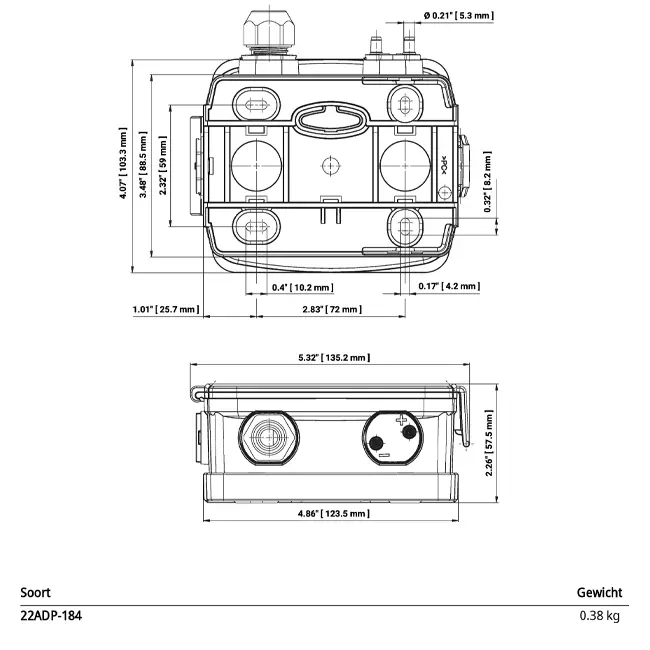

Höhe	152 mm
Breite	65 mm
Tiefe	162 mm
Ausgangssignal	0 - 10 V
