Pluspunkte

Ni1000TK5000-Element
Messbereich: -35 bis +90 °C
Ohne Eingriff in die Leitung
Schutzklasse IP54

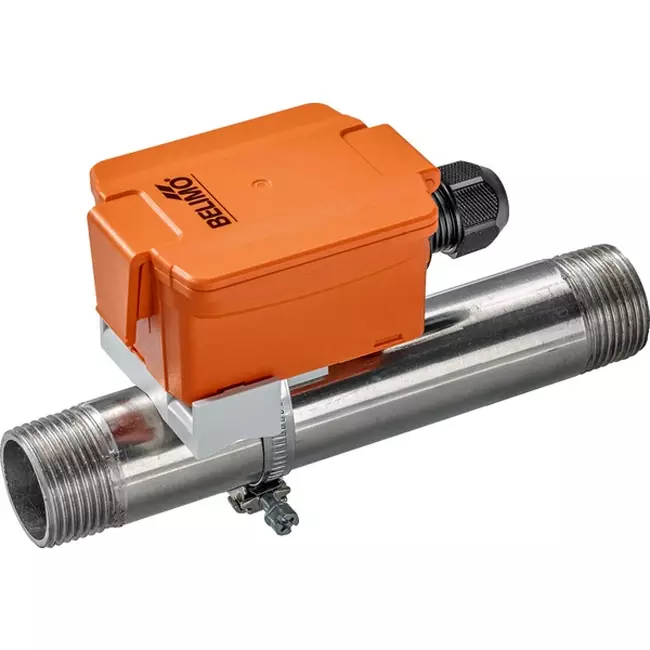

Belimo Anlagentemperatursensor Ni1000TK5000 - 01HT-1D

Der Belimo Anlagentemperatursensor wurde entwickelt, um die Wassertemperatur in Rohrleitungen mittels Oberflächenkontakt zu messen. Die federbelastete Messspitze aus Messing sorgt für eine schnelle Reaktion und eine präzise Temperaturerfassung, ohne dass die Leitung gebohrt oder unterbrochen werden muss. Das passive Ni1000TK5000-Element wandelt die gemessene Temperatur exakt in ein Widerstandssignal um, welches von der Regeltechnik verarbeitet wird. Basierend auf diesem Messwert wird die Anlage automatisch für eine konstante und effiziente Klimaregelung gesteuert.

Vorteile und Funktionen

Ni1000TK5000-Element: Passiver Widerstandssensor mit Ni1000TK5000-Kennlinie, geeignet für Regler und BMS-Systeme, die speziell auf diesen Sensortyp konfiguriert sind.
Federbelastete Messspitze aus Messing: Gewährleistet dauerhaften und stabilen Kontakt mit der Rohroberfläche für eine schnelle und zuverlässige Temperaturmessung, ohne Bohren der Leitung.
Einfache Montage: Wird mit einem Befestigungsband außen an der Leitung angebracht, passend für Rohrdurchmesser von 20 bis 110 mm.
Gehäuse mit Klemmblock: Ausgestattet mit einem geschützten Anschlussraum und steckbaren Klemmen für eine sichere und übersichtliche Installation.
Schutzart IP54: Staub- und spritzwassergeschützt, geeignet für den Einsatz in technischen Räumen.
Messbereich -35 bis +90 °C: Geeignet für übliche Wasser- und Heiztemperaturen in HVAC-Anlagen.

Installation, Wartung und Anwendung

Der Sensor wird mit dem mitgelieferten Befestigungsband außen an der Leitung montiert, passend für Rohrdurchmesser von 20 bis 110 mm. Für optimale Messwerte wird die Verwendung von wärmeleitender Paste dringend empfohlen, um den Einfluss der Umgebungsluft auf das Messergebnis zu minimieren. Das Gehäuse ermöglicht einen sicheren Anschluss über einen steckbaren Klemmblock. Aufgrund der passiven Bauweise ist keine Stromversorgung erforderlich. Der Sensor findet Anwendung in Gewerbe-, Wohn- und Industrie-HVAC-Systemen zur Temperaturmessung am Rohr ohne Leitungsdurchbruch.

Praktische Informationen

Der Anlagentemperatursensor ist mit einer federbelasteten Messspitze aus Messing ausgestattet, die permanent Kontakt mit der Rohroberfläche hält. Das Gehäuse besteht aus schlagfestem, UV-beständigem Kunststoff und verfügt über eine Kabelverschraubung mit Zugentlastung für eine zuverlässige Verbindung. Das Ni1000TK5000-Element gibt das Widerstandssignal direkt an den Regler weiter. Der Sensor ist ideal für Rohrleitungsanwendungen in Heizungs-, Lüftungs- und Klimaanlagen, bei denen eine einfache Montage ohne Eingriff in die Leitung erforderlich ist.

Marke	Belimo
Categorie	Sensoren
GTIN	7630498100543
Artikelnummer Lieferant	01HT-1D
Artikel Nummer	23010042

Spezifikationen

Kategorie Code	101
Mit Befestigungsmaterial	Ja
Geeignet für Wandmontage	Nein
Geeignet für Deckenmontage	Nein
Geeignet für Kanalbefestigung	Nein
Geeignet für Rohrmontage	Ja
Geeignet für Luft	Nein
Geeignet für Flüssigkeiten	Ja
Geeignet für Gase	Nein
Mit Gehäuse	Ja
Deckelbefestigung	geschraubt
Sensorelement innerhalb des Gehäuses	Nein
Sensorelement außerhalb des Gehäuses	Ja
Festes Kabel am Sensor	Nein
Material Element	Messing
Technologie	sonstige
Aktive Temperaturmessung	Nein
Passive Temperaturmessung	Ja
Durchschnittstemperaturmessung	Nein
Anzahl der Messpunkte	1
CO2-Messung	Nein
VOC-Messung	Nein
Messung der rel. Luftfeuchtigkeit	Nein
Messung der absoluten Luftfeuchtigkeit	Nein
Enthalpiemessung	Nein
Messung des Taupunkts	Nein
Feinstaubmessung (PM)	Nein
Temperaturmessbereich (min)	-35 °C
Temperaturmessbereich (max)	90 °C
Anzahl der Messbereiche	1
Offseteinstellung möglich	Nein
Trend-Darstellung	Nein
Fehlerspeicherung möglich	Nein
Sensortyp	Ni1000 TK5000
Potentiometer mit Einstellknopf	Nein
Unterstützt Protokoll für BACnet	Nein
Unterstützt Protokoll für Modbus	Nein
Unterstützt Protokoll für MP (Multi Point)	Nein
Unterstützt Protokoll für KNX	Nein
LoRa-Technologie	Nein
NFC (Near Field Communication)	Nein
Bluetooth	Nein
Wi-Fi-kompatibel	Nein
Standby-Taster	Nein
Drahtlos	Nein
Mit Display	Nein
Art der Spannungsversorgung	ohne
Ausführung des elektrischen Anschlusses	Klemmbrett
Mit Verpolungsschutz	Nein
Max. Umgebungsfeuchtigkeit (nicht kondensierend)	95 %
Umgebungstemperatur (min)	-35 °C
Umgebungstemperatur (max)	50 °C
Explosionsgeschützt	Nein
Schutzart (IP)	IP54

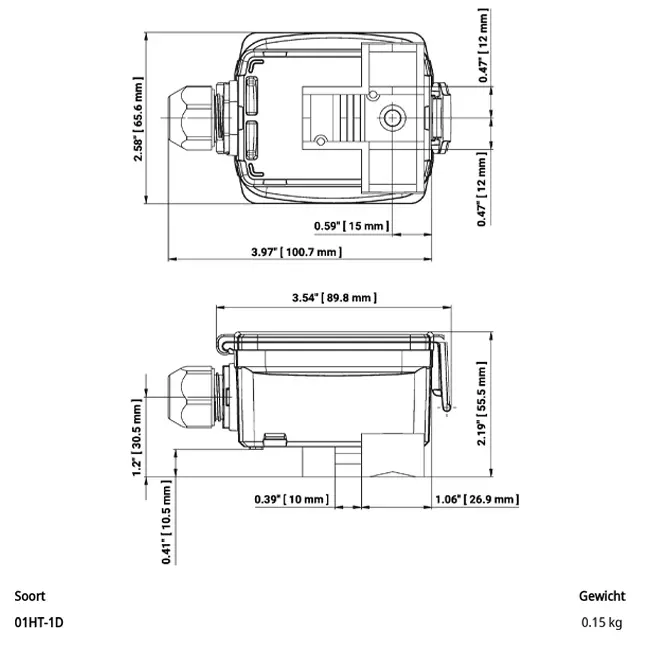

Gehäusehöhe	65.6 mm
Gehäusebreite	100.7 mm
Gehäusetiefe	89.8 mm
Gehäusefarbe	orange
Kompatibel mit Apple HomeKit	Nein
Kompatibel mit Google Assistant	Nein
Kompatibel mit Amazon Alexa	Nein
IFTTT-Unterstützung verfügbar	Nein
Einsatzgebiet	Strap-on
