Ubbink Air Excellent 48C Krümmer 90° Kupplungsstück

Ubbink Air Excellent 48C Bogen 90° Verbindungsstück

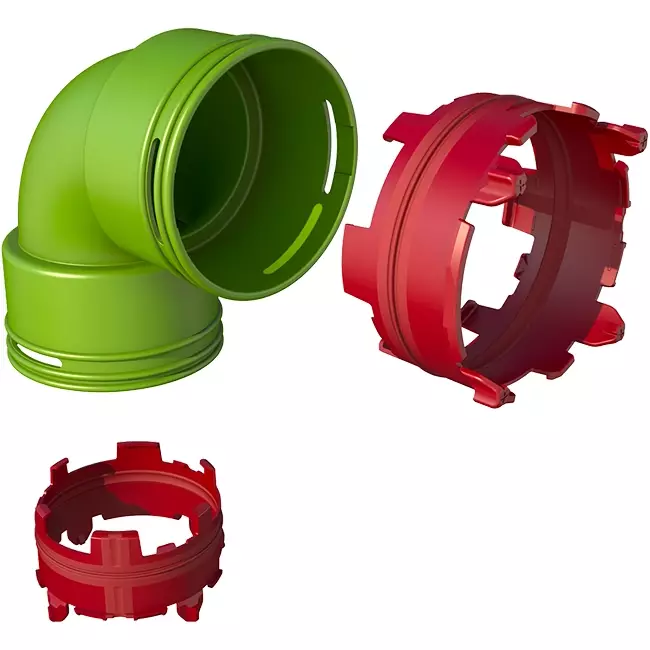

Das Air Excellent 48C Bogen 90° Verbindungsstück wird verwendet, um zwei 48C Kanäle rechtwinklig miteinander zu verbinden. Diese Bogenform kommt zum Einsatz, wenn im Kanalverlauf eine Richtungsänderung innerhalb von Boden, Wand oder Decke erforderlich ist, ohne Kompromisse bei der Luftdichtheit oder Systemleistung einzugehen. Dank der mitgelieferten 48C Click-Seal Ringe gelingt eine schnelle und werkzeuglose Montage.

Vorteile und Funktionen

• Nahtlose 90° Richtungsänderung: Sie schaffen eine stabile und feste Bogenform im Kanalverlauf mit nur einem integrierten Bauteil.
• Luftdichte Verbindung: Die Click-Seal Ringe sorgen für eine zuverlässige Abdichtung und minimieren Luftlecks.
• Geringer Druckverlust: Mit einem Zeta-Wert von 0,9 für Zu- und Abluft bleibt der zusätzliche Widerstand im System kontrolliert.
• Antistatisch und antimikrobiell: Die Ausführung unterstützt eine hygienische Luftverteilung und reduziert Staubansammlungen.

Leistungswerte in der Praxis

Ein gut konstruierter Bogen vermeidet unnötige Turbulenzen und eine zusätzliche Belastung des Ventilators. Bei einem Luftvolumenstrom von 50 m³/h beträgt der Druckverlust ca. 5,2 Pa bei einem Anschluss. Bei Anwendung mit zwei Anschlüssen bleibt der Druckverlust pro Kanal deutlich geringer, was Flexibilität bei der Auslegung des Lüftungssystems bietet.

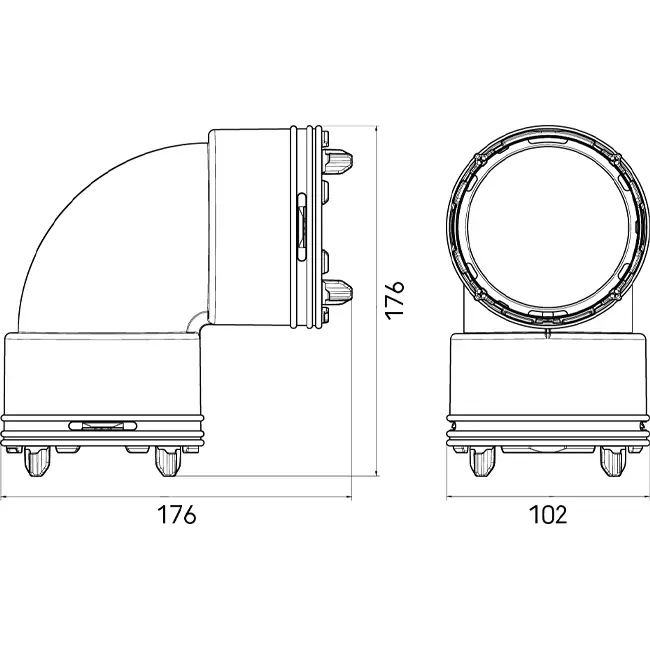

Der Bogen ist geeignet für Temperaturen von -20 °C bis 60 °C und erfüllt die Brandschutzklasse Euroklasse E. Mit Abmessungen von 176 x 176 mm und einer Höhe von 102 mm lässt sich das Element problemlos in kompakten Installationsräumen integrieren. Das Gewicht von ca. 0,135 kg sorgt für eine stabile und komfortable Montage.

Installation und Wartung

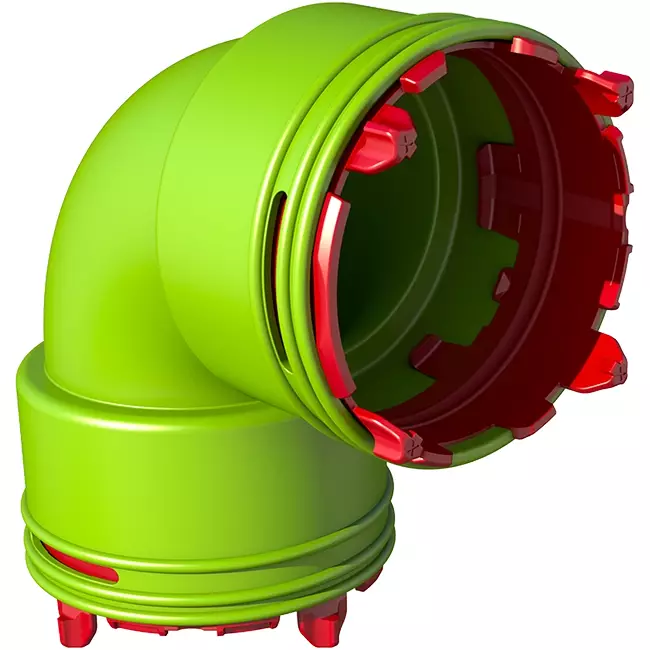

Der Bogen wird direkt zwischen zwei 48C Kanälen eingesetzt und die Verbindung einfach eingeklickt. Da keine Dichtmasse oder Klebeband benötigt wird, arbeiten Sie auf der Baustelle schneller und konsistenter. Die mechanische Abdichtung bleibt während der gesamten Lebensdauer des Lüftungssystems langlebig und wartungsarm.

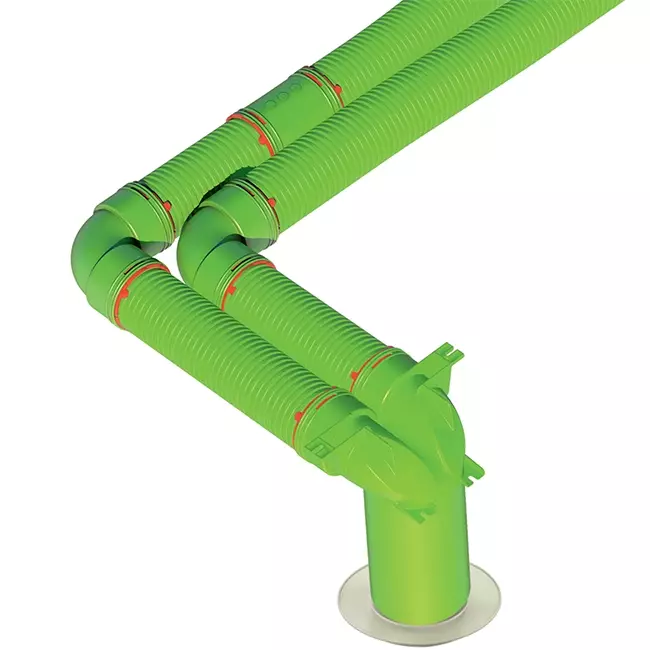

Mit diesem 90° Bogen realisieren Sie eine kompakte, luftdichte und technisch einwandfreie Richtungsänderung innerhalb des Air Excellent Kanal­systems.
