Ubbink Air Excellent 48C Anschluss für DBOX Luftverteilerkasten 200/800

Ubbink Air Excellent 48C Kupplung für DBOX Luftverteilungskasten 200/800

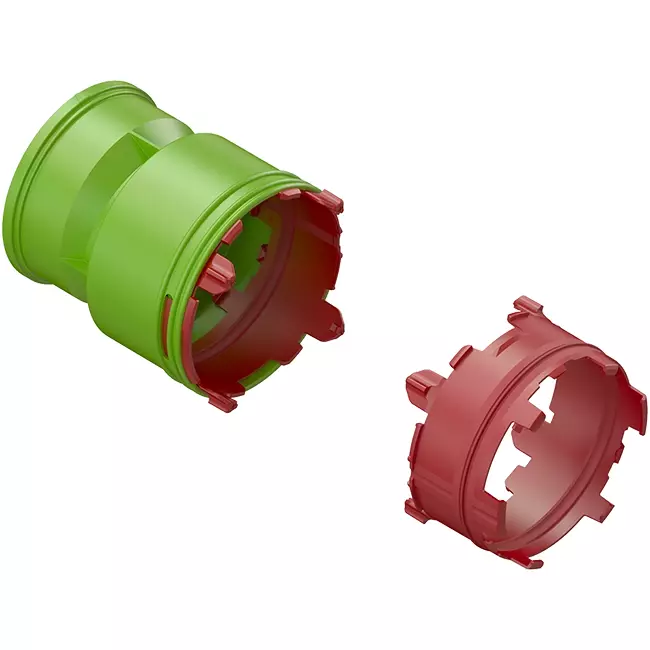

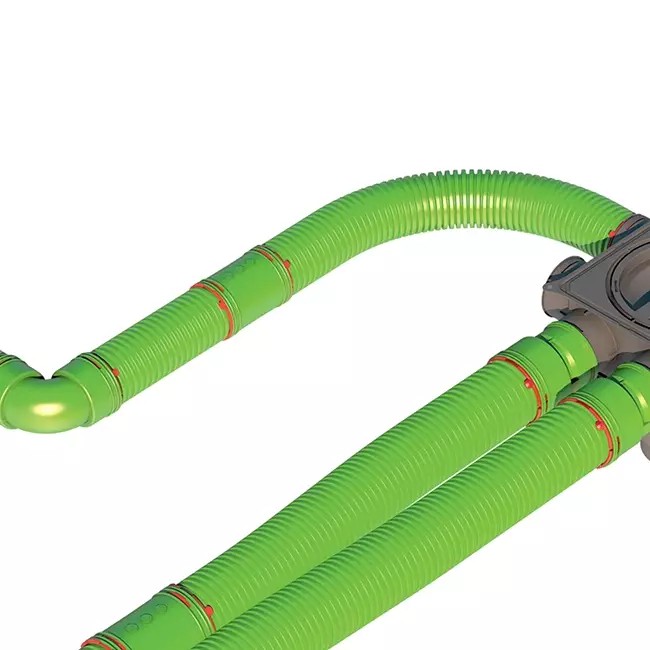

Die Air Excellent DBOX 48C Kupplung verwenden Sie, um ein 48C-Kanal nahtlos an eine Ubbink Luftverteilungskasten-Serie 200/800 anzuschließen. Sie kommt in Situationen zum Einsatz, in denen eine kompakte, luftdichte und technisch korrekte Verbindung zwischen Verteilerkasten und Kanalführung realisiert werden soll. Dank der zwei mitgelieferten 48C Click-Seal Ringe erfolgt die Montage schnell und ohne zusätzliche Abdichtmittel.

Vorteile und Funktionen

• Nahtloser Anschluss an DBOX: Sie schaffen eine integrierte Verbindung zwischen Verteilerkasten und Kanal, ohne lose oder improvisierte Verbindungen.
• Luftdicht mit geringem Druckverlust: Mit Zeta-Werten von 0,7 für die Zuluft und 0,9 für die Abluft bleibt der zusätzliche Widerstand gering, sodass Sie die geplanten Volumenströme kontrolliert halten.
• Werkzeugfreie Montage: Das Click-Seal-Prinzip beschleunigt die Installation und reduziert das Risiko von Montagefehlern.
• Antistatisch und antimikrobiell: Die Ausführung unterstützt eine hygienische Luftverteilung und minimiert die Staubanhaftung im System.

Leistungswerte in der Praxis

Eine gute Verbindung zwischen DBOX und Kanal beeinflusst maßgeblich den Gesamt-Druckverlust des Systems. Bei einem Luftvolumenstrom von 50 m³/h beträgt der Druckverlust ca. 4,1 Pa für die Zuluft und 5,2 Pa für die Abluft bei einer einzelnen Verbindung. Bei zwei Verbindungen bleibt der Druckverlust pro Kanal deutlich niedriger, was mehr Flexibilität bei der Auslegung des Lüftungssystems bietet.

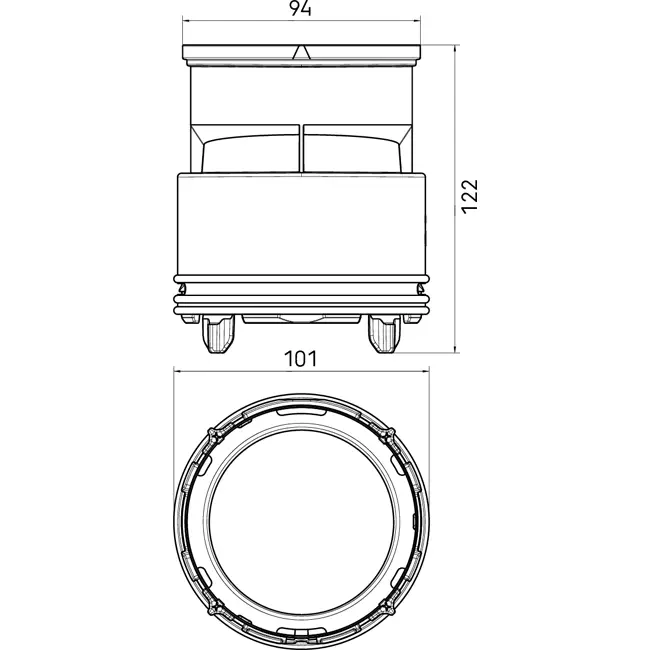

Das Verbindungssystem ist für Temperaturen von -20 °C bis 60 °C ausgelegt und entspricht der Brandklasse Euroklasse E. Mit kompakten Abmessungen von 122 mm Länge und 101 mm Breite lässt sich die Kupplung einfach in Technikräumen oder Decken integrieren. Das geringe Gewicht von ca. 0,096 kg sorgt für eine komfortable und stabile Montage.

Installation und Wartung

Die Kupplung wird direkt zwischen DBOX und 48C-Kanal eingesetzt und durch einfaches Einrasten befestigt. Da kein Dichtmittel oder Klebeband erforderlich ist, arbeiten Sie schneller und konsistenter auf der Baustelle. Die feste mechanische Abdichtung bleibt über die gesamte Lebensdauer des Lüftungssystems dauerhaft und wartungsarm.

Mit diesem Verbindungssystem realisieren Sie eine kompakte, luftdichte und technisch zuverlässige Verbindung zwischen Verteilerkasten und Kanal, wobei Installationskomfort und kontrollierte Systemleistung im Vordergrund stehen.
