Ubbink Air Excellent 48C - 55SC Bogenstück 90° Reduzierung - vertikal

Das Ubbink Air Excellent 48C - 55SC Bogenstück 90° Reduzierung - vertikal wird verwendet, um nahtlos ein 48C-Kanalrohr mit einem 55SC-Kanalrohr zu verbinden, wenn eine vertikale 90°-Biegung erforderlich ist. Dieses Set kommt zum Einsatz, wenn in kompakten Lüftungsstrecken, wie Schächten, Wänden oder Technikräumen, Höhenunterschiede überwunden werden müssen. Dank der integrierten Dichtungsringe erreichen Sie eine schnelle, luftdichte und mechanisch stabile Verbindung – ganz ohne zusätzlichen Dichtstoff.

Vorteile und Funktionen

• Nahtloser Übergang zwischen 48C und 55SC: Sie verbinden zwei unterschiedliche Kanaltypen direkt miteinander und sichern einen korrekten Luftstrom im System.
• Vertikale 90°-Biegung in einer Lösung: Sie realisieren unkompliziert eine kompakte Richtungsänderung, ohne mehrere Hilfsteile kombinieren zu müssen.

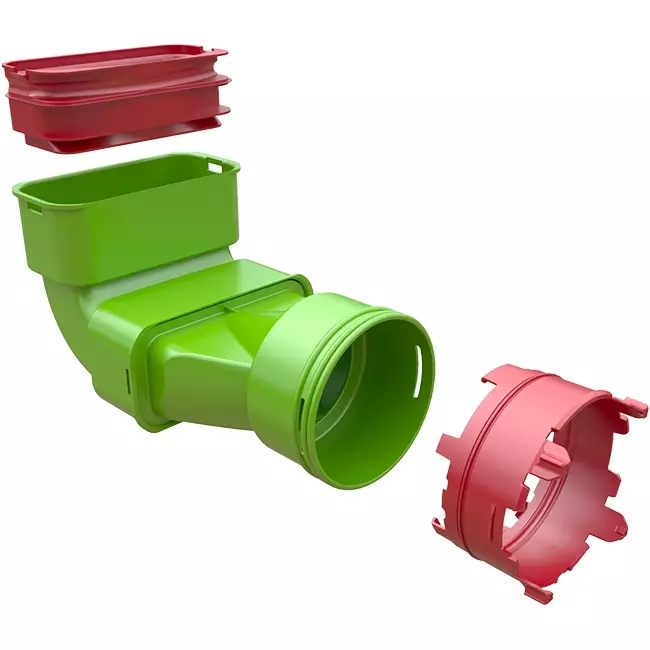

• Luftdichte Verbindung mit geringem Widerstand: Der mitgelieferte Click-Seal Ring und Seal Ring minimieren Luftlecks sowie Druckverluste und senken dadurch den Energieverbrauch des Ventilators.
• Werkzeuglose Montage: Das Klicksystem beschleunigt die Installation und reduziert Montagefehler auf der Baustelle.

Leistung und praktische Anwendung

Eine wohl konzipierte Biegung beeinflusst maßgeblich den Gesamtdruckverlust in einem Lüftungssystem. Durch die luftdichte Verbindung und das durchdachte Design bleibt der Luftstrom stabil und gleichmäßig. Das zeigt sich in einem leiseren Anlagenbetrieb sowie einem konstanten Luftvolumenstrom pro Raum.

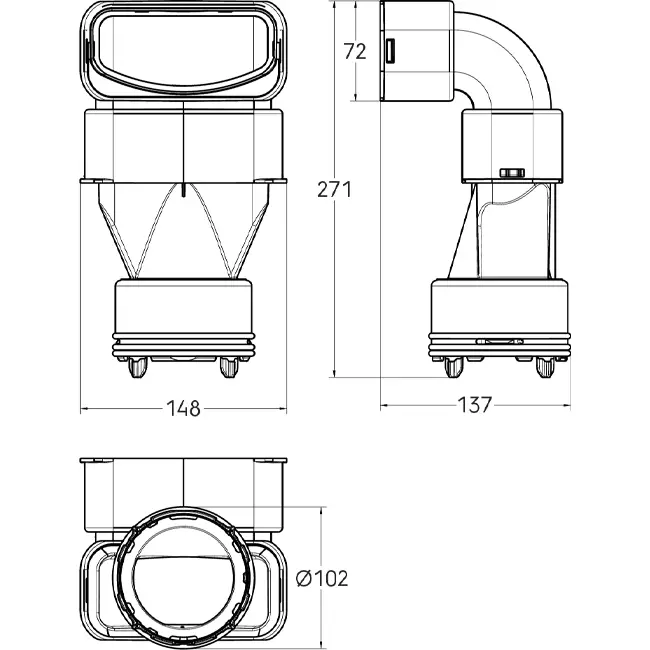

Das Reduzierstück ist geeignet für Temperaturen von -20 °C bis 60 °C und entspricht der Brandklasse Euroklasse E. Mit einer Länge von 271 mm, einer Breite von 148 mm und einer Höhe von 137 mm lässt es sich kontrolliert in vertikalen Installationen integrieren, bei denen Maßhaltigkeit und verfügbarer Raum entscheidend sind. Das geringe Gewicht von ca. 0,146 kg sorgt für eine angenehme Handhabung während der Montage.

Installation und Wartung

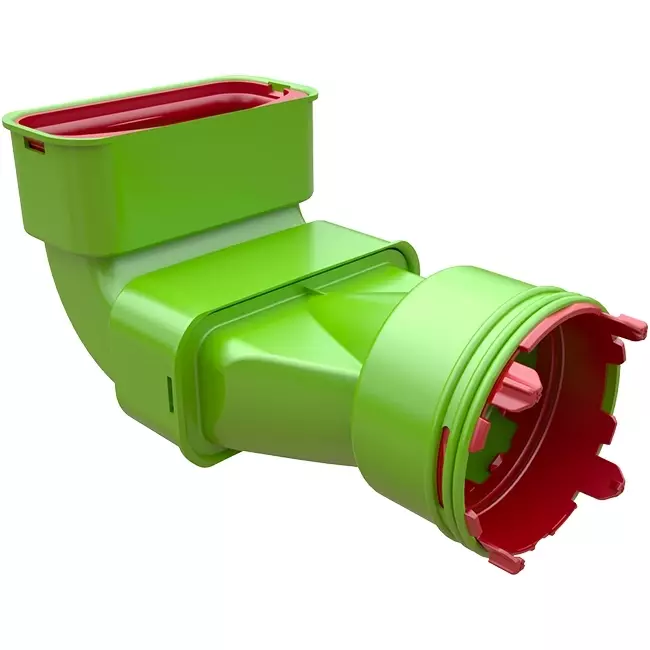

Das Reduzierstück wird direkt zwischen dem 48C- und 55SC-Kanal eingesetzt und mit den mitgelieferten Dichtungsringen eingerastet. Da weder Dichtmasse noch Klebeband benötigt werden, ist die Montage schneller und sauberer durchführbar. Die feste mechanische Abdichtung bleibt langfristig zuverlässig, ohne Risiko des Austrocknens oder Ablösens von Dichtmaterial.

Mit diesem Bogen realisieren Sie eine kompakte, luftdichte und technisch überzeugende Richtungsänderung in Ihrem Lüftungssystem, bei der Montagefreundlichkeit und Systemleistung optimal zusammenspielen.
