Pluspunkte

Kompakte Kanalüberquerung
Stapelbar ohne zusätzliche Höhe
Inklusive Click-Seal-Ringe
Werkzeuglose Montage

Ubbink Air Excellent 48C - 48C Durchgangsstück

Das Air Excellent 48C - 48C Durchgangsstück wird verwendet, um zwei 48C halbsteife Kanäle innerhalb einer minimalen Einbauhöhe kreuzen zu lassen. Dieses Element kommt zum Einsatz, wenn Leitungen sich in Böden, Decken oder Technikräumen kreuzen müssen, wo jeder Millimeter zählt. Durch den kompakten Aufbau ermöglichen Sie eine Kreuzung, ohne das Gesamtsystem unnötig in der Höhe zu erhöhen.

Vorteile und Funktionen

Kompakte Kreuzung von zwei 48C Kanälen: Mit einer geringen Aufbauhöhe schaffen Sie einfach einen Durchgang, an dem sich Kanäle kreuzen müssen.

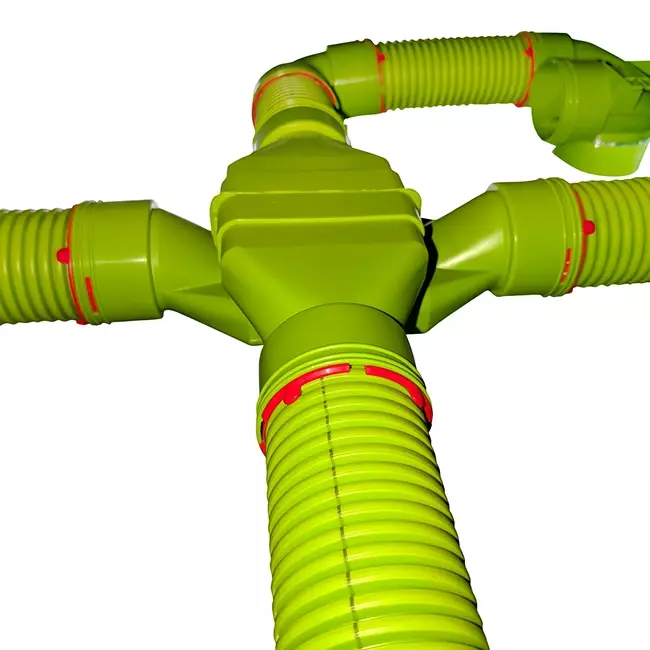

Stapeln ohne zusätzlichen Höhenverlust: Durch das Aufsetzen eines zweiten Durchgangsstücks auf das erste kreuzen Sie Kanäle, ohne die Gesamthöhe der Installation weiter zu erhöhen.
Luftdichte Verbindung: Die mitgelieferten 48C Click-Seal Ringe sorgen für eine zuverlässige und luftdichte Verbindung.
Antistatisch und antimikrobiell ausgeführt: Diese Ausführung unterstützt eine hygienische Luftverteilung und reduziert die Staubanhaftung im Kanal.

Praktische Leistung

Eine kontrollierte Kanalkreuzung verhindert Knicke und unerwünschte Widerstände im Leitungssystem. Mit einem Zeta-Wert von 1,97 sowohl für die Zuluft als auch für die Abluft bleibt der Druckverlust innerhalb der Auslegung des Lüftungssystems vorhersehbar. Dies hilft, die geplante Luftmenge pro Raum aufrechtzuerhalten, ohne dass der Ventilator zusätzliche Leistung erbringen muss.

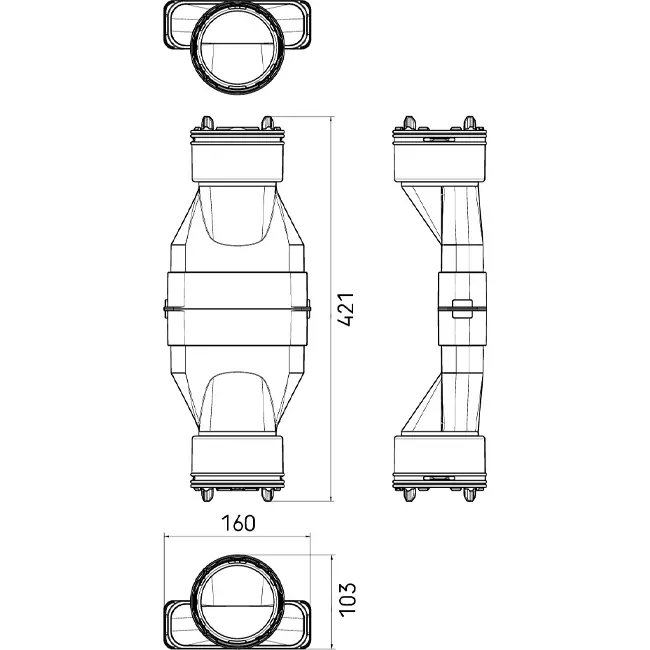

Das Durchgangsstück ist für Temperaturen von -20 °C bis 60 °C geeignet und entspricht der Brandklasse Euroklasse E. Mit einer Länge von 421 mm, einer Breite von 160 mm und einer Höhe von 103 mm lässt sich das Element kontrolliert in Böden oder Decken integrieren. Das Gewicht von ca. 0,285 kg sorgt für eine stabile und solide Montage.

Installation und Wartung

Das Durchgangsstück wird direkt zwischen die 48C Kanäle eingesetzt und die Verbindung mit den integrierten Click-Seal Ringen eingerastet. Da keine Dichtmasse oder Klebeband benötigt wird, arbeiten Sie schneller und konsistenter auf der Baustelle. Die mechanische Abdichtung bleibt während der Lebensdauer des Lüftungssystems dauerhaft und wartungsarm.

Mit diesem Durchgangsstück realisieren Sie eine platzsparende und technisch einwandfreie Kanalkreuzung, ohne Kompromisse bei der Luftdichtheit oder Systemleistung eingehen zu müssen.
