Pluspunkte

Kompakter 90°-Bogen
Geringer Druckverlust
Inklusive Click-Seal-Ringe
Werkzeuglose Montage

Ubbink Air Excellent 34C Winkel 90° Verbindungstück

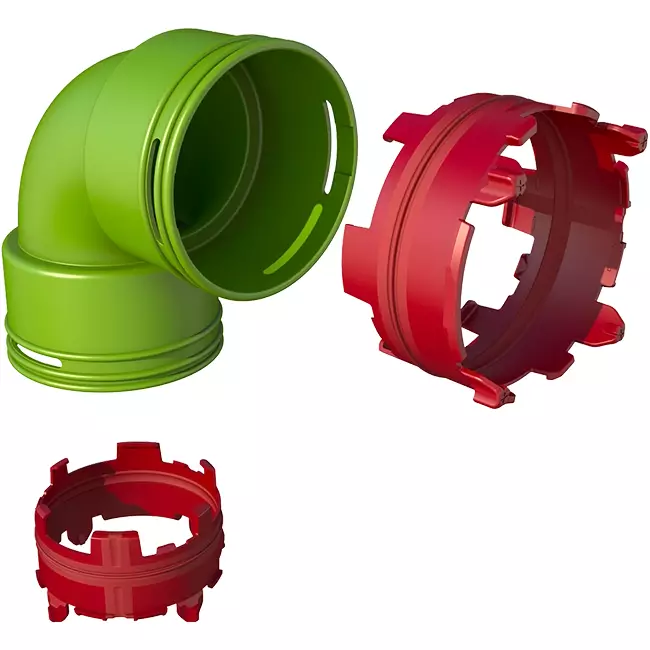

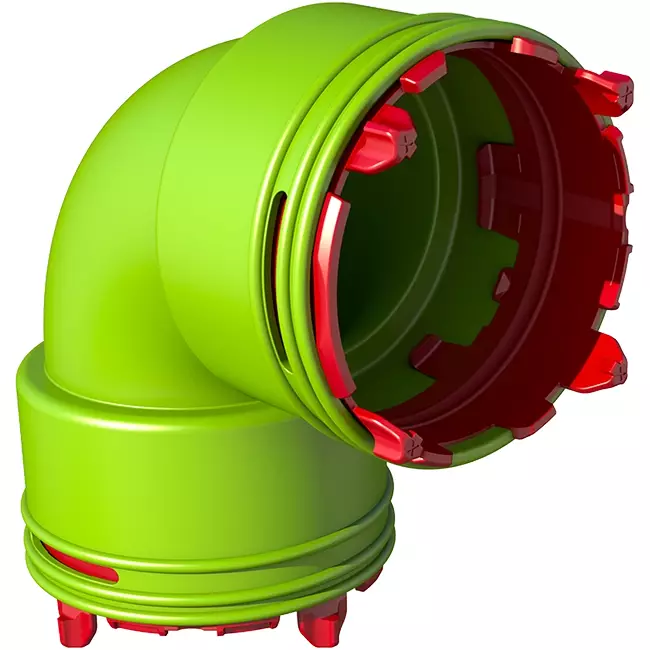

Das Ubbink Air Excellent 34C Winkel 90° Verbindungstück wird verwendet, um zwei 34C Kanäle im Air Excellent Luftverteilungssystem rechtwinklig miteinander zu verbinden. Mit diesem Bogen realisieren Sie eine kontrollierte Richtungsänderung von 90 Grad, ohne Kompromisse bei der Luftdichtheit oder der Systemleistung einzugehen. Das Set wird inklusive zweier 34C Click-Seal Ringe geliefert, sodass Sie eine sichere und werkzeuglose Verbindung sofort herstellen können.

Vorteile und Funktionen

Luftdichte 90° Verbindung: Bewahrt die berechneten Luftleistungen entlang des Kanalverlaufs.
Zeta 1 für Zu- und Abluft: Kontrollierter Druckverlust mit vorhersehbarem Systemwiderstand.
Werkzeuglose Montage: Schnelle Installation durch Klicksystem und integrierte Dichtungsringe.
Antistatisch und antimikrobiell: Unterstützt ein hygienisches Lüftungssystem mit reduzierter Staubanhaftung.
TÜV SÜD zertifiziert: Qualitäts- und Sicherheitstest in Lüftungsanwendungen.

Leistung und Anwendung in der Praxis

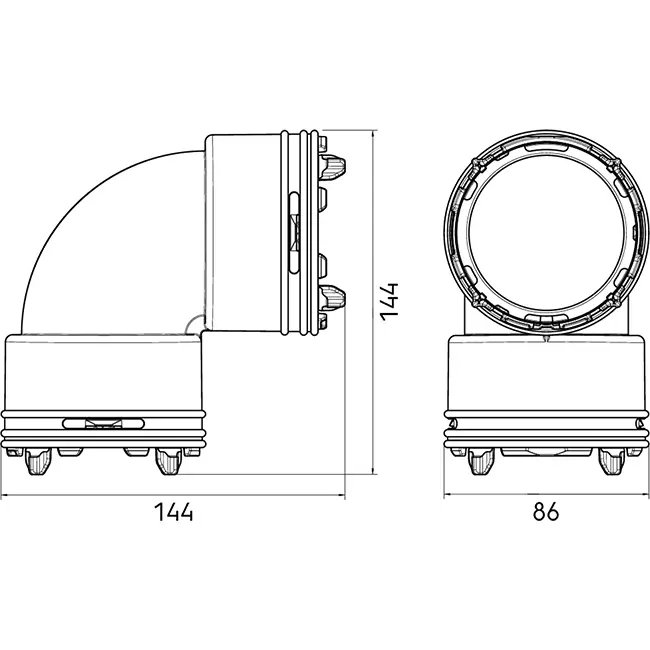

Der 34C Winkel 90° hat einen Außendurchmesser von 75 mm und ist für einen stabilen Luftstrom bei Zu- und Abluft konzipiert. Mit einem Zeta-Wert von 1 führt der Bogen einen kontrollierbaren Widerstand im System ein. Bei einem Volumenstrom von 30 m³/h beträgt der Druckverlust beispielsweise ca. 4,2 Pa an einem Anschluss. Damit lässt sich der Kanalverlauf präzise dimensionieren, und die Lüftungsanlage arbeitet innerhalb ihrer berechneten Kapazität. Der Bogen ist temperaturbeständig von -20 °C bis +60 °C und entspricht der Brandklasse Euroklasse E. Mit den Maßen 144 x 144 x 86 mm bleibt der Einbau kompakt und übersichtlich.

Installation und Anwendungen

Der 34C Winkel 90° kommt zum Einsatz, wenn der Kanal an Bauteilen entlanggeführt werden muss oder der verfügbare Raum eine Richtungsänderung erfordert. Dank des geringen Gewichts von etwa 0,092 kg lässt sich der Bogen bequem montieren, auch über Decken oder in technischen Schächten. Die feste Passung im 34C System sorgt für eine stabile, wartungsarme Verbindung während der gesamten Lebensdauer der Installation.

Mit diesem 34C Winkel 90° steuern Sie den Luftstrom kontrolliert durch das Lüftungssystem und verbinden Montagekomfort mit zuverlässiger und vorhersehbarer Leistung.
