Pluspunkte

Abzweigung 2x 34C - 45SC
Integrierter 90°-Bogen
Inklusive Click-Seal-Ringe
Werkzeuglose Montage

Ubbink Air Excellent 2x 34C - 45SC Bogenstück 90° Reduzierstück

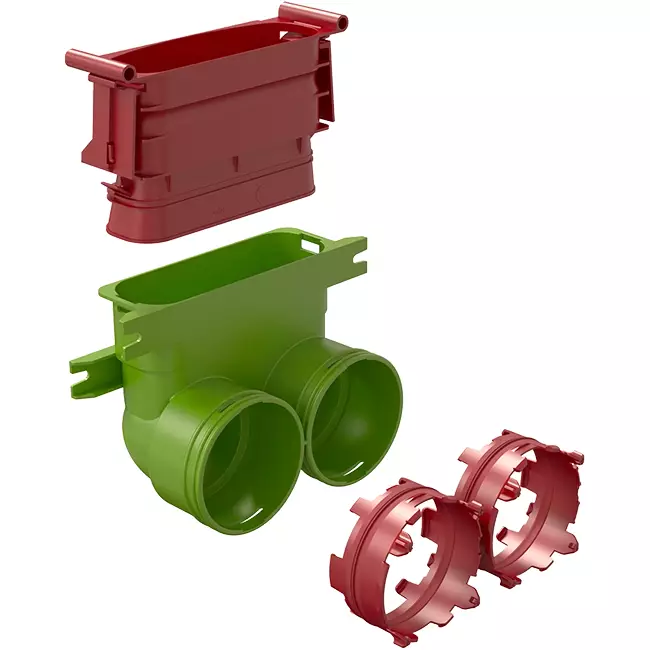

Das Air Excellent 2x 34C - 45SC 90° Reduzierstück wird verwendet, um einen 45SC Kanal mit zwei 34C Kanälen in einer 90° Anordnung zu verbinden. Dieses Set kommt zum Einsatz, wenn Sie von einem größeren Hauptkanal aus zwei kleinere Abzweigungen mit festem Richtungswechsel realisieren möchten. Dank der mitgelieferten 34C Click-Seal Ringe und 45SC Seal Ring erstellen Sie eine schnelle, luftdichte und werkzeuglose Verbindung.

Vorteile und Funktionen

Übergang von 45SC zu 2x 34C: Sie schaffen eine kompakte und übersichtliche Aufteilung eines Kanals in zwei Abzweigungen.
Integrierte 90° Biegung: Der feste Winkel sorgt für eine kontrollierte Richtungsänderung im Kanalsystem.
Luftdichte Verbindung: Die mitgelieferten Dichtungsringe reduzieren Luftverluste und unterstützen stabile Systemleistungen.
Schnelle Montage ohne Werkzeug: Das Click-Seal Prinzip beschleunigt die Installation und minimiert das Risiko von Montagefehlern.

Leistungsdaten in der Praxis

Eine gut konstruierte Aufteilung verhindert unnötige Turbulenzen und zusätzliche Belastung des Ventilators. Mit einem Zeta-Wert von 1,96 sowohl für Zuluft als auch Abluft bleibt der Druckverlust im geplanten Rahmen des Lüftungssystems. So behalten Sie die Kontrolle über das Luftvolumen in beiden Abzweigen.

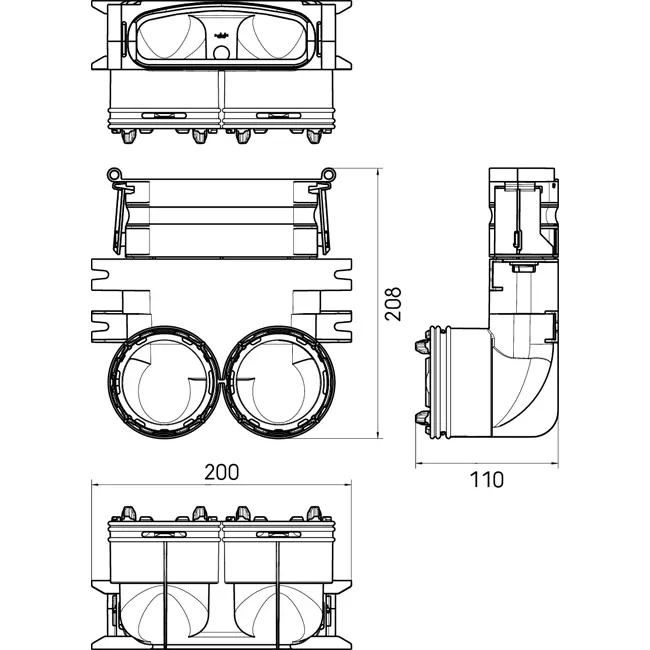

Das Reduzierstück ist geeignet für Temperaturen von -20 °C bis 60 °C und erfüllt die Brandschutzklasse Euroklasse E. Mit den Maßen von 208 mm Länge, 200 mm Breite und 110 mm Höhe lässt es sich gezielt in Boden, Wand oder Decke integrieren. Das Gewicht von etwa 0,23 kg sorgt für eine stabile und solide Montage.

Installation und Wartung

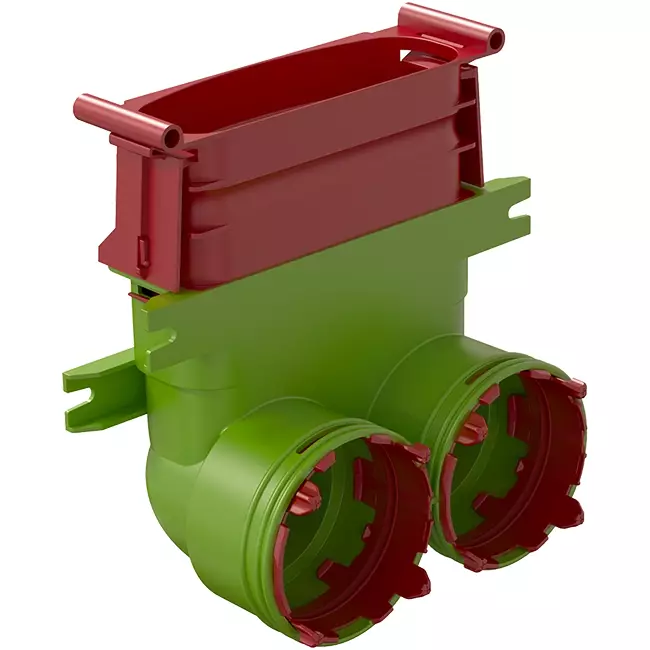

Sie setzen das Reduzierstück direkt zwischen den 45SC Kanal und die beiden 34C Kanäle ein und klicken die Verbindung mit den integrierten Ringen fest. Da keine Dichtmasse oder Klebeband erforderlich ist, arbeiten Sie schneller und konsistenter auf der Baustelle. Die mechanische Abdichtung bleibt über die Lebensdauer des Lüftungssystems dauerhaft und wartungsarm.

Mit diesem 90° Set realisieren Sie eine kompakte, luftdichte und technisch zuverlässige Kanalaufteilung im Air Excellent Kanalsystem.
