Pluspunkte

Luftdichte 90°-Verbindung
Zeta 1.15 - geringer Druckverlust
Inklusive Click-Seal-Ringe
Werkzeuglose Montage

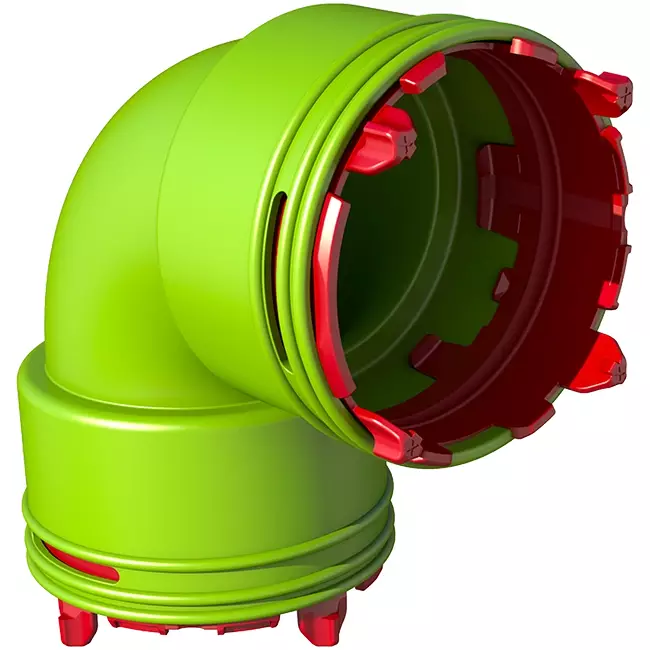

Ubbink Air Excellent 23C Winkel 90° Verbindungsstück

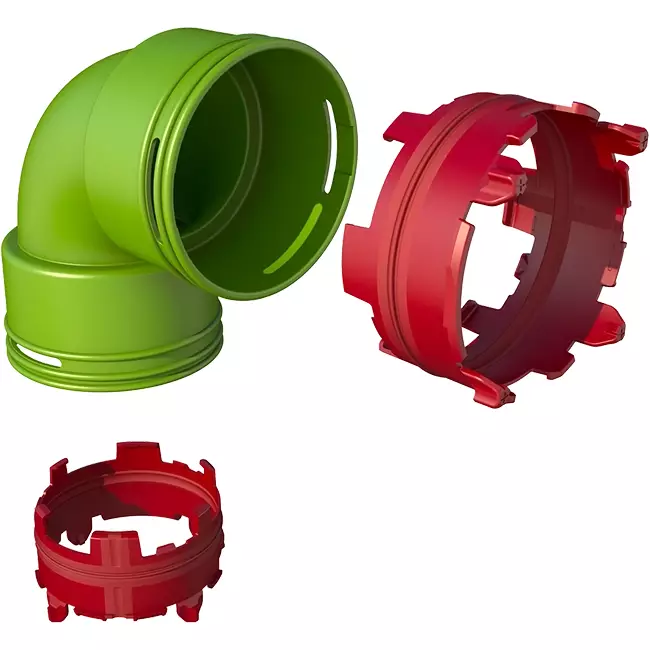

Das Ubbink Air Excellent 23C Winkel 90° Verbindungsstück wird verwendet, um zwei 23C Kanäle rechtwinklig miteinander im Air Excellent Luftverteilungssystem zu verbinden. Mit diesem Winkel realisieren Sie eine kontrollierte Richtungsänderung von 90 Grad, ohne Kompromisse bei der Luftdichtheit oder der Systemleistung einzugehen. Das Set wird inklusive zwei 23C Click-Seal Dichtungen geliefert, sodass Sie sofort eine sichere und werkzeuglose Verbindung herstellen können.

Vorteile und Funktionen

Luftdichte Verbindung: Die Click-Seal Dichtungen sorgen für eine zuverlässige Abdichtung und verhindern unerwünschten Luftverlust im Kanalverlauf.
Optimierte Luftführung: Mit einem Zeta-Wert von 1,15 bleibt der Druckverlust auch bei höheren Luftmengen überschaubar.
Schnelle Montage ohne Werkzeug: Das Klicksystem ermöglicht eine effiziente Installation direkt auf der Baustelle.
Antistatisch und antimikrobiell: Das Material unterstützt ein hygienisches Lüftungssystem und reduziert Staubanlagerungen.
TÜV SÜD zertifiziert: Getestet auf Qualität und Sicherheit für den Einsatz in Lüftungsanwendungen.

Leistung und praktische Anwendung

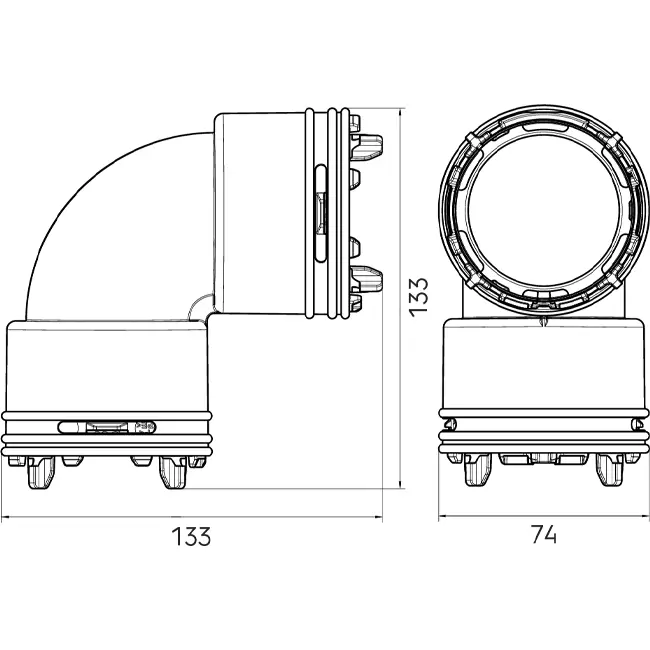

Der Winkel hat einen Außendurchmesser von 63 mm und ist für einen stabilen Luftstrom sowohl im Zu- als auch Abluftbereich ausgelegt. Der Zeta-Wert von 1,15 sorgt für einen berechenbaren Druckverlust im System. Bei einem Luftvolumenstrom von 30 m³/h beträgt der Druckverlust zum Beispiel ca. 2,4 Pa pro Anschluss. So lässt sich das gesamte Kanalnetz präzise dimensionieren und die Effizienz der Lüftungsanlage bleibt erhalten. Die Temperaturbeständigkeit von -20 °C bis +60 °C macht den Winkel geeignet für den Einsatz in Böden, Wänden und unbeheizten Räumen. Mit den Abmessungen von 133 x 133 x 74 mm bleibt der Einbau kompakt und gut planbar.

Installation und Anwendungen

Der 23C 90° Winkel wird eingesetzt, wenn der Kanal an Bauteilen entlanggeführt werden muss oder der Platz begrenzt ist. Dank des geringen Gewichts von ca. 0,08 kg lässt sich die Montage auch komfortabel über Decken oder in Technikschächten durchführen. Die Euroklasse E Brandklasse entspricht den üblichen Anforderungen im Wohnungsbau. Durch die feste Passung im 23C System bleibt die Verbindung während der gesamten Lebensdauer der Installation stabil und wartungsarm.

Mit diesem 90 Grad Winkel lenken Sie den Luftstrom gezielt durch das Lüftungssystem und verbinden dabei Montagekomfort mit zuverlässiger und vorhersagbarer Leistungsfähigkeit.
